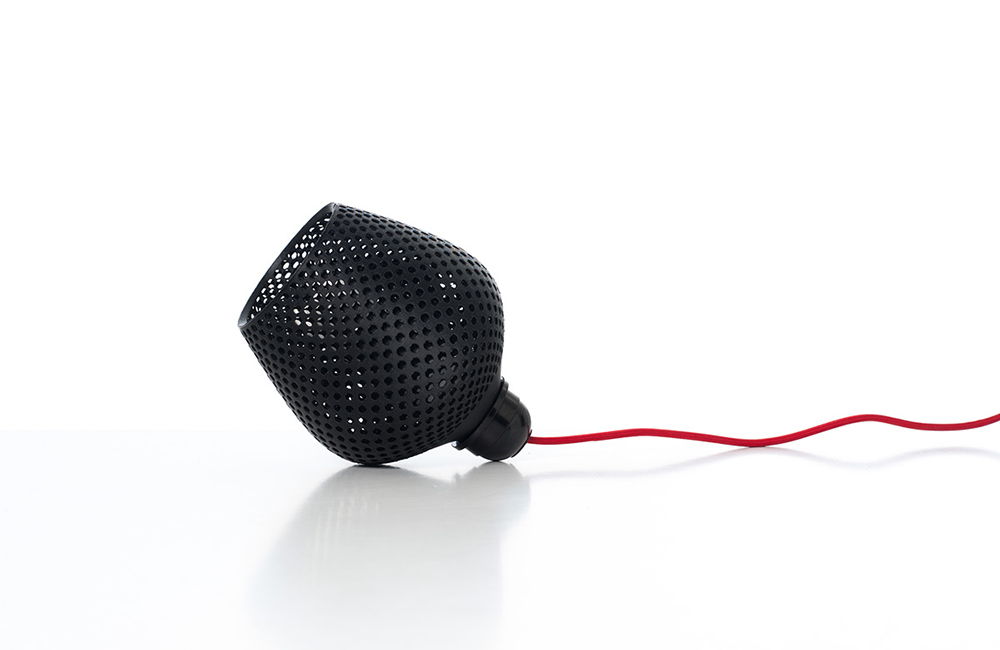

行業/分類：照明手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 18cm*18cm*16cm
后處理: 噴油
案例介紹
制作3D打印吊燈手板模型需要結合設計、3D建模、打印工藝和后處理等多個環節。以下是詳細的流程指南，幫助你高效完成吊燈原型制作：
一、前期準備
明確需求
確定吊燈的設計用途（展示/功能測試/外觀驗證）。
確認尺寸、比例（建議按實際大小或縮放比例制作）。
規劃結構細節（如透光部分、支撐骨架、安裝配件等）。
工具與軟件
3D建模軟件：Blender（免費）、Fusion 360、Rhino、SolidWorks等。
切片軟件：Cura、PrusaSlicer、IdeaMaker（根據打印機類型選擇）。
打印機：FDM（熔融沉積）、SLA（光固化）、DLP（數字光處理）均可，需根據精度和材料需求選擇。
二、3D建模與設計優化
建模要點
結構設計：
懸垂部分需添加支撐結構（如柱體、框架），避免打印失敗。
復雜曲面可拆分為多個部件（如燈罩、底座、支架），后期組裝。
壁厚均勻：最小壁厚建議≥0.8mm（FDM）或≥0.5mm（光固化），避免打印變形。
透光設計：若需透光效果，使用半透明材料（如PETG、樹脂），并設計蜂窩狀或網格結構減少材料消耗。
支撐結構優化
使用軟件自帶的支撐生成功能（如Cura的“樹形支撐”或“可溶支撐”）。
手動添加隱藏式支撐（如內部骨架），減少表面支撐痕跡。
文件檢查
導出為.stl或.obj格式，檢查是否有非流形邊、重疊面等問題。
使用Meshmixer或Netfabb修復模型錯誤。
三、3D打印工藝選擇
| 需求 | 推薦技術 | 材料 | 優勢 |
|---|---|---|---|
| 高精度細節 | SLA/DLP | 光敏樹脂（半透明/白色） | 表面光滑，適合復雜曲面 |
| 大尺寸/低成本 | FDM | PLA、PETG、ABS | 材料經濟，適合結構性部件 |
| 透光效果 | SLA/FDM | 半透明樹脂/PETG | 光固化樹脂透光性更佳 |
| 耐高溫/機械強度 | SLS | 尼龍粉末 | 適合承重部件，但成本較高 |
四、打印參數設置
層高與速度
精細部件：層高0.1-0.2mm，打印速度40-60mm/s。
大尺寸結構：層高0.2-0.3mm，速度80-120mm/s（FDM）。
溫度與冷卻
PLA：噴嘴200-220℃，熱床60℃。
ABS/PETG：噴嘴240-260℃，熱床80-110℃，需密閉空間打印防翹曲。
開啟風扇強制冷卻，減少層紋。
支撐與填充
填充率：結構性部件20-30%，裝飾性部件10%或蜂窩填充。
支撐角度：45-60°，便于手動拆除。
五、后處理工藝
去除支撐
用鑷子或刀片小心拆除支撐，避免劃傷表面。
可溶支撐（如HiPS）可浸泡于化學溶劑中溶解。
打磨與拋光
FDM打印件：用砂紙從粗到細（100→2000目）打磨層紋。
光固化件：酒精擦拭后拋光膏處理，達到鏡面效果。
上色與涂層
噴涂啞光/亮光漆增強質感，或用水補土填補瑕疵。
透光部件可貼膜或噴涂半透明顏料。
組裝與測試
使用膠水（如瞬干膠、環氧樹脂）或螺絲固定部件。
測試懸掛穩定性，必要時添加配重或調整重心。
六、常見問題與解決方案
| 問題 | 原因 | 解決方法 |
|---|---|---|
| 層裂或翹邊 | 熱床溫度低/冷卻過快 | 提高熱床溫度，減少風扇直吹 |
| 支撐難拆除 | 支撐角度過小/粘連嚴重 | 調整支撐角度，涂抹脫模劑（如PVA膠水） |
| 透光性差 | 材料不透明/表面粗糙 | 更換半透明材料，打磨至光滑 |
| 結構強度不足 | 填充率低/壁厚過薄 | 增加填充率或加厚關鍵部位 |
七、案例參考
極簡幾何吊燈：用FDM打印鏤空幾何框架，搭配亞克力片作為燈罩。
仿水晶吊燈：SLA打印透明樹脂，模擬水晶折射效果，后期拋光處理。
模塊化吊燈：拆分為多個可替換部件（如花瓣、立方體），支持自由組合。
通過以上步驟，你可以高效制作出兼具美觀與功能的吊燈手板模型。如需進一步優化，建議結合實物測試反饋調整設計，或嘗試不同材料與工藝的組合！
