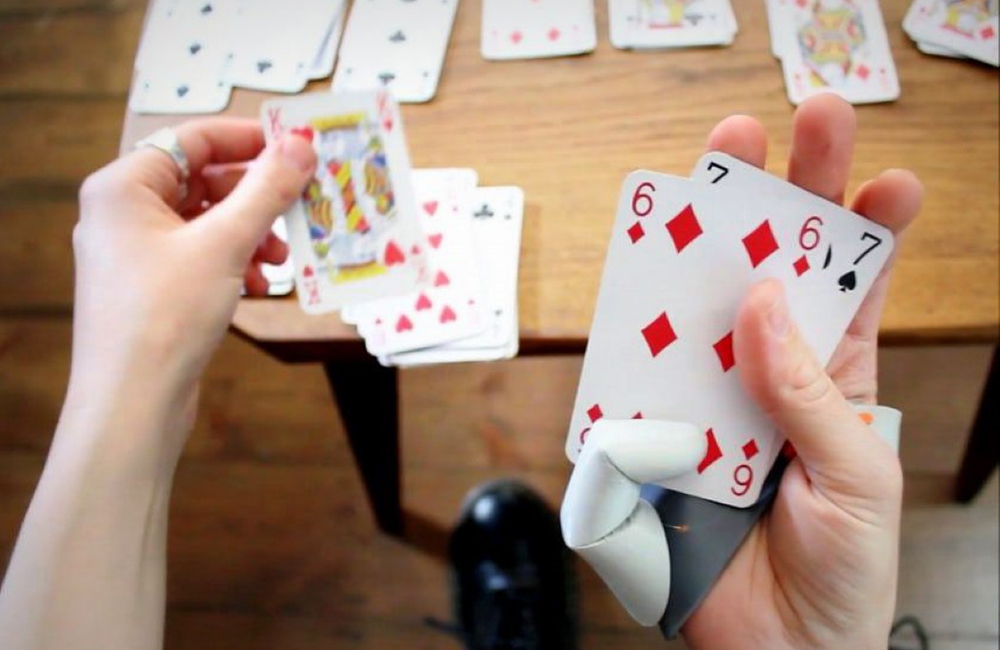

3D打印假肢手板模型
行業/分類：醫療器械手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 10cm*8cm*2cm
后處理: 噴油
案例介紹
3D打印假肢手板模型是一種快速、低成本且高度定制化的制造方式，廣泛應用于假肢設計、原型驗證和個性化醫療。以下是具體說明：
1. 3D打印假肢手板模型的優勢
快速原型制作：無需傳統模具，直接從數字模型生成零件，縮短開發周期。
高度定制化：可根據患者的身體結構、需求和審美偏好進行個性化設計。
復雜結構實現：3D打印可制造傳統工藝難以加工的復雜幾何形狀（如仿生手指、輕量化結構）。
成本效益：適合小批量或單件生產，降低研發和試制成本。
輕量化與強度：通過優化設計和材料選擇，實現輕量化的同時滿足力學性能要求。
2. 3D打印假肢手板模型的流程
步驟1：設計數字模型
使用CAD軟件（如SolidWorks、Autodesk Fusion 360）或3D掃描技術獲取患者肢體的精確數據。
設計假肢手板模型的結構，包括手掌、手指、連接件等，考慮人體工程學和仿生學。
優化模型以減少材料使用，同時確保強度和耐用性（如拓撲優化設計）。
步驟2：選擇3D打印技術
根據假肢手板的材料需求和功能選擇合適的3D打印技術：
FDM（熔融沉積成型）：
使用PLA、TPU等材料打印假肢外殼或承重結構，成本低但表面精度有限。
SLA/DLP（光固化立體成型）：
使用高精度樹脂材料打印復雜結構（如手指關節），表面光滑，適合醫療級應用。
SLS（選擇性激光燒結）：
使用尼龍、TPU粉末等材料打印高強度、柔韌的零件（如關節連接件）。
金屬3D打?。⊿LM/EBM）：
用于制造假肢中的金屬部件（如連接器、軸承），滿足高強度和耐磨性需求。
步驟3：打印與后處理
打印：將模型導入3D打印機，設置層厚、填充密度、支撐結構等參數。
后處理：
去除支撐結構，打磨表面。
進行熱處理（如去應力退火）或化學處理（如清洗樹脂殘留）。
涂裝或表面處理（如防滑紋理、皮膚質感涂層）。
步驟4：裝配與測試
將打印的假肢手板模型與傳感器、電機、控制電路等組件裝配。
測試假肢的功能（如抓握、彎曲、承重）和舒適性，根據反饋調整設計。
3. 常用材料與技術
| 材料 | 適用技術 | 特點 |
|---|---|---|
| PLA、ABS | FDM | 低成本、環保，適合外殼和承重結構 |
| TPU、NinjaFlex | FDM | 高柔性，適合模擬手指關節 |
| 光敏樹脂 | SLA/DLP | 高精度、表面光滑，適合醫療級零件 |
| 尼龍、TPU粉末 | SLS | 高強度、柔韌，適合關節和連接件 |
| 不銹鋼、鈦合金 | SLM/EBM | 高強度、輕量化，適合承重部件 |
4. 應用場景
醫療假肢：為患者定制輕量化、舒適的假肢手板，滿足日?；顒有枨?。
康復輔助器具：設計可調節的康復支架或訓練模型。
教育與研發：用于假肢設計教學、仿生機械研究或新功能驗證。
應急與救援：快速制造臨時假肢，滿足緊急需求。
5. 注意事項
生物相容性：醫療級假肢需選擇符合ISO 10993標準的材料（如醫用級樹脂或硅膠）。
力學性能：確保打印材料的強度、韌性和耐疲勞性滿足使用要求。
重量優化：通過拓撲優化設計減輕假肢重量，提高佩戴舒適度。
衛生與清潔：表面需易于清潔，防止細菌滋生。
6. 總結
3D打印假肢手板模型是一種高效、靈活的制造方式，特別適合個性化醫療和快速原型開發。通過合理選擇材料、技術和設計優化，可以實現輕量化、高強度和高舒適性的假肢手板，滿足患者需求并降低研發成本。
