行業/分類：汽車手板模型加工
加工方式: 3D打印 使用材料: 塑料
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 20cm*6cm*12cm
后處理: 噴油
案例介紹

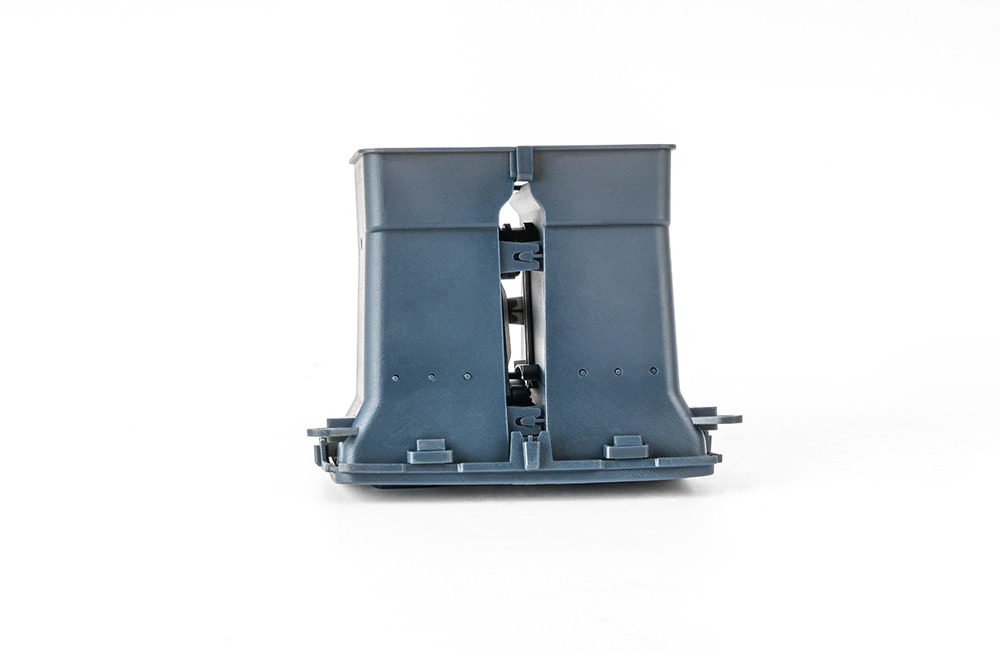

以下是關于3D打印汽車空調出風口手板模型的詳細內容：
一、設計階段
數據采集
需要精確測量汽車空調出風口的實際尺寸。這包括出風口的長度、寬度、厚度，以及出風口內部葉片的尺寸、形狀和間距等。例如，對于一款常見轎車的空調出風口，長度可能在10 – 15厘米左右，寬度在5 – 8厘米左右。
同時，要考慮出風口與汽車中控臺的安裝位置關系，如安裝角度、周邊的間隙等，以確保手板模型能夠準確地模擬實際安裝情況。
三維建模
使用專業的三維建模軟件，如SolidWorks、UG NX或Autodesk Fusion 360等。以SolidWorks為例，通過草圖繪制功能，先繪制出出風口的外形輪廓，然后使用拉伸、旋轉、掃描等特征操作來構建出風口的主體形狀。
對于出風口內部的葉片結構，可以采用陣列特征來快速生成多個相同形狀的葉片。在建模過程中，還可以根據設計需求對模型進行優化，比如調整葉片的弧度以提高風向調節的精準度。
二、3D打印過程
選擇合適的3D打印技術和材料
打印技術：
熔融沉積成型（FDM）：這是一種比較常見的3D打印技術。它的優點是設備成本相對較低，材料選擇較為廣泛，如ABS塑料、PLA塑料等。ABS塑料具有較好的強度和韌性，適合制作需要一定機械性能的手板模型；PLA塑料則更加環保，打印過程中氣味較小。不過，F(xiàn)DM技術打印出來的模型表面可能會有一定的層紋，需要進行后期處理來改善外觀。
光固化成型（SLA）：如果對模型的精度和表面質量要求較高，SLA技術是一個好的選擇。它可以使用液態光敏樹脂作為材料，通過紫外光照射使樹脂逐層固化。這種技術能夠打印出表面光滑、精度高的模型，但設備和材料成本相對較高，而且樹脂材料可能具有一定的毒性，需要注意操作環境。
材料選擇：
除了上述的ABS、PLA和光敏樹脂外，還可以根據特殊需求選擇其他材料。例如，如果想模擬出風口的金屬質感，可以選擇具有金屬光澤的特種塑料或者金屬粉末燒結材料（用于一些高端的3D打印技術，如選擇性激光燒結SLS）。
打印參數設置
分辨率：對于FDM打印，分辨率通常設置為0.1 – 0.3毫米左右。較高的分辨率可以使模型的細節更加清晰，但會延長打印時間。例如，當打印出風口葉片上的細小紋理時，較低的分辨率可能導致紋理模糊。
打印速度：速度要根據打印機的型號和材料來調整。一般來說，較慢的打印速度可以獲得更好的打印質量，但會降低效率。在打印復雜的出風口模型時，可能需要適當降低速度，尤其是對于一些薄壁結構和細小的連接部分。
層厚：在FDM打印中，層厚一般設置在0.1 – 0.4毫米之間。較薄的層厚可以使模型表面更加光滑，但會增加打印時間和模型的翹曲風險。
打印操作
將設計好的3D模型文件轉換為打印機能夠識別的格式，如G – code（對于FDM打印機）或CLI（對于SLA打印機）等。
把打印材料裝入打印機，調整好打印平臺的位置，確保平臺水平并且與噴頭的距離合適。然后啟動打印機，開始打印過程。在打印過程中，可以通過打印機的監控軟件觀察打印進度和狀態，及時發現并處理可能出現的問題，如材料堵塞、噴頭偏移等。
三、后處理階段
去除支撐結構（如果有）
在3D打印過程中，為了打印一些懸空的結構或者復雜的幾何形狀，可能會添加支撐結構。對于FDM打印的模型，這些支撐結構通常是用與模型相同的材料打印的。在打印完成后，需要小心地將這些支撐結構去除。可以使用工具刀或者鉗子等工具，沿著支撐結構與模型的連接處慢慢切斷，然后輕輕撬下支撐結構。
表面處理
打磨：對于FDM打印的模型，由于存在層紋，需要對表面進行打磨?？梢允褂蒙凹?，從粗目砂紙（如100 – 200目）開始，逐漸過渡到細目砂紙（如1000 – 2000目），對模型表面進行打磨，使表面更加光滑。在打磨過程中，要注意保持模型的形狀和尺寸精度，避免過度打磨。
拋光：對于一些對表面質量要求較高的手板模型，可以在打磨后進行拋光處理?？梢允褂脪伖飧嗪蛼伖廨?，對模型表面進行拋光，使模型表面達到類似注塑產品的光澤度。
涂裝（可選）：根據汽車內飾的顏色和材質要求，可以對3D打印的出風口手板模型進行涂裝。例如，如果汽車內飾是黑色鋼琴漆風格，可以先噴涂一層底漆，然后噴涂黑色的鋼琴漆，最后進行清漆保護，以增強模型的質感和視覺效果。
通過以上步驟，就可以制作出一個較為精準的汽車空調出風口手板模型，用于汽車設計驗證、展示等多種用途。
