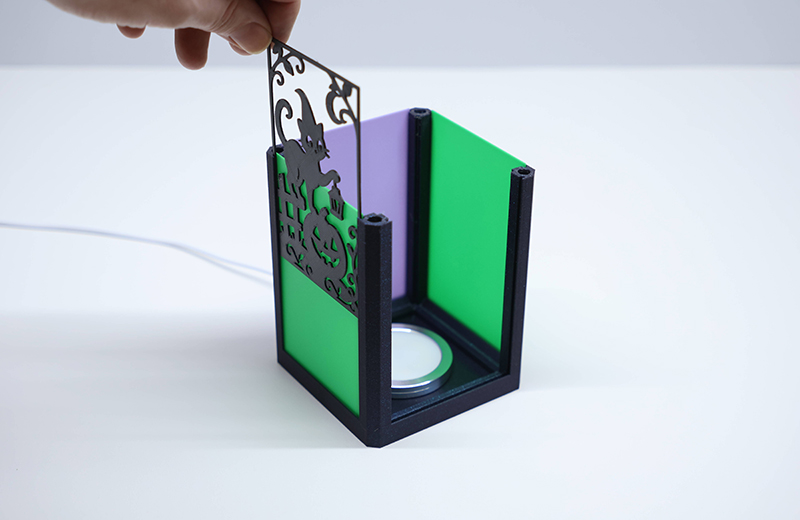

行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 18cm*18cm*30cm
后處理: 噴油
案例介紹
一、核心需求解析
本項目需兼顧藝術表達與功能實現，重點在于通過3D打印技術還原萬圣節主題元素（如南瓜、幽靈、蜘蛛網等），同時確保模型具備實際使用價值（如透光效果、結構穩定性）。需特別注意手板模型的特殊性——既要滿足視覺審美，又要便于后續測試改進。關鍵矛盾點在于復雜造型與打印可行性之間的平衡，需優先保證關鍵結構的可打印性。
二、創新設計思路
1. 主題融合策略
分層模塊化設計：將整體拆分為主殼體、透光層、裝飾件三層，便于分色打印與組裝調試。例如南瓜主體采用橙色漸變，頂部添加哥特式尖頂作為視覺焦點。
透光系統優化：利用仿生蜂窩狀鏤空?qǐng)D案（如蝙蝠翅膀紋理）實現均勻柔光效果，避免直射強光刺眼。透光孔徑建議控制在3-5mm，間距不低于2mm以防變形。
互動機關植入：設計磁吸式開合門或重力感應擺件（如搖晃的小幽靈），無需復雜電路即可增加趣味性。磁性組件需提前預埋于打印模型內部。
文化符號強化：融入經典萬圣節元素（女巫帽、糖果玉米、墓碑等），可通過微縮場景堆疊創造故事感，提升收藏價值。
2. 材料選型原則
外殼/底座：推薦PETG材料，兼具韌性與半透明質感，適合表現南瓜橙黃色調。若需更高透明度可選PC-ABS混合料。
透光裝飾件：TPU柔性樹脂最佳，其霧面散射特性可使光線柔和擴散，且彈性有助于抵抗輕微沖擊。
精密部件：齒輪、轉軸等動態結構建議使用耐高溫樹脂或POM工程塑料，減少摩擦損耗。
磁性組件：選用釹鐵硼磁鐵并做防銹處理，嵌入時預留0.2mm間隙防止吸附錯位。
三、打印參數設置指南
FDM工藝要點
層高控制：基礎層設為0.15-0.2mm以保障表面光潔度，非承重區域可調至0.3mm加快速度。
初始層加固：首層打印速度降至40-50mm/s，開啟裙邊補償功能防止翹邊。
支撐策略：樹狀支撐結合接觸面點陣分布，重點支撐懸空部件（如飄動的披風）。脆弱結構可添加臨時支柱后期打磨去除。
冷卻管理：直角轉彎處自動降速并關閉風扇，平面區域啟用漸進式冷卻避免收縮開裂。
SLA/DLP高精度方案
曝光時間分級：底層延長至8秒增強附著力，薄壁部位縮短至常規值防止過度固化。
離型膜維護：每次打印前檢查張力是否達45N，定期更換老化膜片。
后固化流程：UV燈箱二次照射15分鐘后置于自然光下晾曬2小時，消除內應力。
特殊處理：每打印5層暫停清理平臺殘?jiān)?，尤其適用于內腔復雜的骷髏頭模型。
四、后處理與裝配技巧
1. 表面精修流程
粗磨定型：先用80目砂紙沿打印紋路單向打磨，消除層積紋與支撐痕跡。轉角處改用圓頭工具避免刮傷。
拋光增亮：羊毛輪配合少量拋光膏低速打磨，轉速控制在1200RPM以內，重點處理透光面與可視區域。
特效涂裝：熒光噴繪需覆蓋底漆防止?jié)B色，夜間發光時長可達6-8小時；啞光清漆可掩蓋瑕疵并賦予高級質感。
防偽標識：激光雕刻品牌LOGO或編號，深度控制在0.1mm以內，避開受力區域。
2. 電子系統集成
LED燈帶布局：采用WS2812B地址燈珠，沿內壁間隔5cm布置，熱熔膠固定時注意散熱通道。電源接口隱藏于底座夾層。
遙控方案：藍牙Mesh模塊天線延伸至頂部非金屬區，確保信號穿透。電池倉獨立設計防反接，加裝TVS二極管防浪涌。
安全規范：PCB板涂覆三防漆防潮，高壓區域加絕緣護套，符合FCC認證標準。
五、常見故障應對
透光發黃：換用耐候級ASA材料，添加紫外線吸收劑（苯并三唑類）。
關節卡滯：涂抹硅基潤滑脂（Dielectric Grease），設計間隙補償系數+0.15mm。
元件失效：靜電敏感區域加裝TVS二極管，潮濕環境放置干燥劑包。
印刷錯位：加重配重塊平衡重量分布，重心坐標盡量靠近XY平面中心。
氣味超標：更換醫療級TPE材料，打印艙加裝活性炭過濾器。
六、商業化擴展建議
定制服務分級：基礎款提供標準尺寸模板；進階款支持3D掃描定制；尊享款加入AR互動功能。
知識產權布局：申請實用新型專利保護快拆結構，外觀設計專利覆蓋系列造型，發明創造專利針對智能調光算法。
跨界應用探索：商業美陳領域開發防火B(yǎng)1級版本，影視道具復刻電影級做舊效果，教育科普推出兒童安全無毒套裝。
七、執行路徑總結
設計階段：采用Top-Down方法論，先定義核心功能鏈再細化外觀。
打印階段：優先驗證傳動部件精度，再批量制作裝飾件。
測試階段：進行72小時連續運行測試，模擬極端溫差與濕度環境。
迭代階段：收集用戶反饋聚焦易損件壽命，建立快速改模機制。
此方案通過結構化流程控制風險，既保留創意自由度，又確保量產可行性。建議首次制作準備三個版本并行測試（保守版/創新版/突破版），最終選擇綜合表現最優方案推進。
