行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 22cm*12cm*16cm
后處理: 噴油
案例介紹

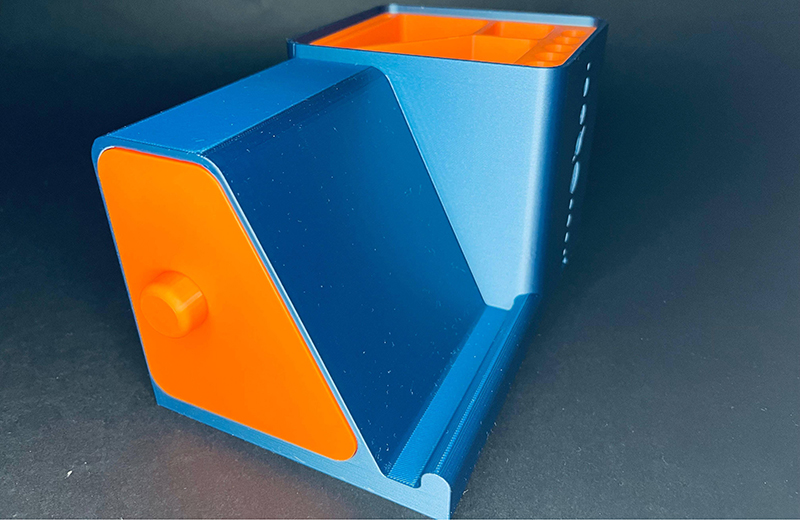

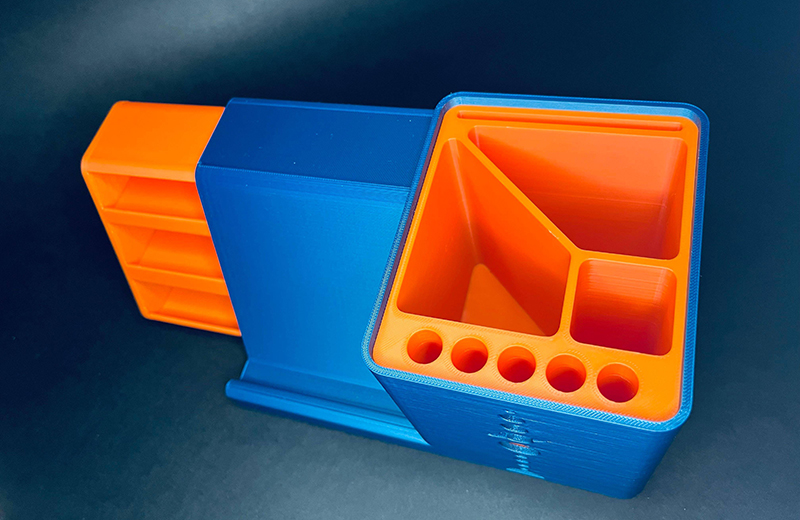

3D打印多功能置物架手板模型，是通過3D打印技術制作的、具備多層收納 + 附加功能（如掛鉤、筆筒槽）的原型，核心是在還原置物架結構穩定性的同時，融入靈活實用的細節設計，適配桌面、墻面等場景試用，優勢在于快速驗證功能布局、低成本迭代外觀，且可按需調整尺寸與功能模塊。
一、設計核心：功能布局與結構穩定性
1. 基礎結構設計（確保承重與實用性）
層數與尺寸：優先設計 2-3 層（適合桌面場景），每層高度 12-15cm（容納水杯、書籍），層板寬度 20-25cm、深度 15-18cm（兼顧容量與占地）；若為墻面款，可設計折疊層板（展開后尺寸同上，折疊后厚度≤3cm），節省空間。
支撐框架：立柱采用直徑 8-10mm 的圓柱形（或方形截面，邊長 8mm），增強垂直承重；層板與立柱連接部位設計 “凸臺 + 卡扣” 結構（凸臺直徑 6mm，高度 5mm），避免層板晃動，若需可拆卸，可設計螺紋連接（如 M6 內螺紋，適配打印的螺紋柱）。
承重保障：層板底部加 1-2 條橫向加強筋（寬度 5mm，厚度 3mm），加強筋與立柱相連，分散重量；單層承重設計為 500-800g（適合放置日常用品），避免因結構過薄導致斷裂（層板厚度≥3mm，立柱厚度≥4mm）。
2. 多功能模塊融入（提升試用價值）
掛鉤模塊：在底層側面或立柱底部，一體化打印 2-3 個掛鉤（開口寬度 10mm，深度 15mm），用于掛鑰匙、剪刀等小物件，掛鉤根部做圓角處理（半徑 2mm），避免勾壞物品。
筆筒 / 收納槽：在頂層角落設計圓柱形筆筒槽（直徑 80mm，深度 100mm），或方形收納槽（尺寸 50×50×80mm），槽內壁可加 1-2 條防滑凸紋（高度 1mm），防止筆具滑動；槽底預留 2-3 個直徑 3mm 的排水孔（若用于放置濕物品）。
手機支架模塊：在中層側面設計傾斜式凹槽（角度 30°，寬度 15mm，深度 8mm），適配手機厚度（6-12mm），凹槽底部加防滑墊（可后期粘貼硅膠片），方便觀看視頻，不額外占用層板空間。
二、材料選擇：適配打印難度與試用需求
PLA（聚乳酸）：入門首選，顏色豐富（推薦白色、淺灰色，百搭且顯干凈），打印難度低，無刺鼻氣味，適合制作常規桌面置物架模型。優點是剛性足夠（單層承重可達 800g），缺點是低溫易脆（-10℃以下可能斷裂），不適合戶外使用；建議選擇高韌性 PLA（添加增韌劑），提升抗摔性。
PETG（聚對苯二甲酸乙二醇酯 – 1,4 – 環己烷二甲醇酯）：適合需輕微耐摔、耐溫的場景（如廚房置物架），韌性優于 PLA，耐溫可達 110℃（可放置熱水杯），表面光滑易清潔。打印時需略高噴嘴溫度（220-240℃），層間粘結性好，不易分層，適合制作帶復雜模塊（如掛鉤、收納槽）的模型。
ABS（丙烯腈丁二烯苯乙烯）：適合追求高強度的模型（如墻面承重置物架），沖擊強度是 PLA 的 2 倍，可承受 1kg 以上單層重量，但打印時需加熱平臺（80-100℃）防翹邊，且會產生輕微氣味，需通風環境；后期可通過打磨、噴漆優化外觀，適合需要長期試用的手板。
三、打印參數與后處理關鍵步驟
1. 打印參數設置（以 FDM 打印為例，PLA 材料）
基礎參數：層厚 0.2mm（兼顧精度與速度），填充密度 30%-40%（立柱、加強筋 40%，層板 30%，平衡重量與強度）；打印速度 50-60mm/s（PETG 降至 40-50mm/s）；噴嘴溫度 190-210℃（PLA）、220-240℃（PETG），熱床溫度 50-60℃（PLA）、80-100℃（PETG）。
支撐與擺放：模型擺放選擇 “立柱垂直朝上”，僅在懸空模塊（如掛鉤末端、手機支架凹槽）添加樹狀支撐（支撐密度 15%），避免支撐覆蓋層板表面或卡扣結構；若為可拆卸設計（如螺紋連接），螺紋部位需禁用支撐，手動調整角度使螺紋面朝上。
特殊設置：打印加強筋、掛鉤等受力部位時，啟用 “輪廓數增加”（設為 3-4 層），提升局部強度；層板表面啟用 “頂層 / 底層增厚”（各 6-8 層），減少層紋，提升平整度，方便放置物品。
2. 后處理步驟（優化外觀與功能）
基礎修整：用尖嘴鉗小心移除支撐，對掛鉤、筆筒槽等精細部位，用美工刀輕輕刮除殘留支撐點（避免劃傷內壁）；用 400-800 目砂紙輕磨層板邊緣、立柱表面，去除毛刺，確保觸摸無刺痛感。
功能驗證與調整：
承重測試：在每層均勻放置 500g 重物（如瓶裝水），靜置 24 小時，觀察層板是否彎曲（允許≤1mm 形變，超差則需增加加強筋或增厚層板）；
模塊試用：將手機放入支架凹槽，檢查是否穩固（傾斜 30° 不滑落）；用鑰匙測試掛鉤承重（掛 500g 物品無斷裂），若松動，可在掛鉤根部涂少量 502 膠水加固（僅 PLA/PETG 適用）。
外觀優化（可選）：表面噴啞光清漆（2-3 遍，每遍間隔 15 分鐘），提升質感，掩蓋打印層紋；若想區分功能區域，可用不同顏色丙烯顏料涂刷（如筆筒槽涂藍色，掛鉤涂橙色），增強視覺辨識度，適合展示場景。
四、場景化試用與迭代建議
桌面場景試用：放置在書桌或辦公桌上，測試層板容量（能否容納常用書籍、水杯）、模塊便利性（掛鉤取放鑰匙是否順手，手機支架觀看是否舒適），記錄 “占用空間過大”“某模塊無用” 等問題，下次設計時調整尺寸或刪減模塊。
墻面場景試用：在模型背部預留 2-3 個掛孔（直徑 5mm），用釘子固定在墻面，測試承重（單層掛 300g 物品，觀察是否穩固）、折疊功能（若為折疊款，測試展開 / 折疊是否順暢），若掛孔松動，可增大掛孔周圍壁厚（從 4mm 增至 6mm）。
