行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 20cm*20cm*28cm
后處理: 噴油
案例介紹

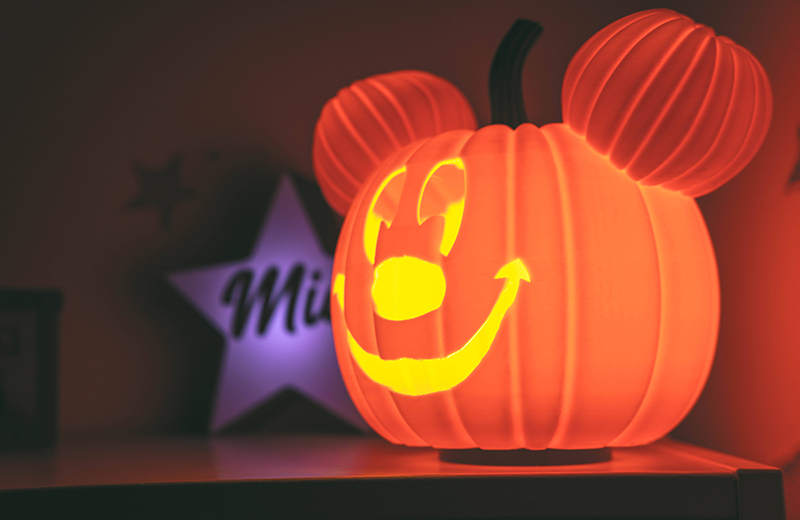

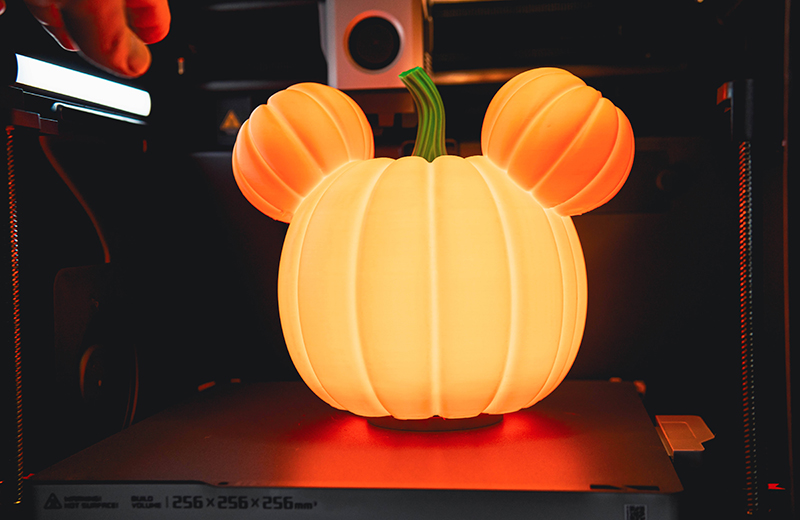

3D打印米老鼠南瓜頭燈籠手板模型，是將米老鼠經典元素（大耳朵、圓臉蛋）與南瓜頭造型結合，同時融入鏤空燈槽、掛繩結構的節日裝飾原型，核心是通過3D打印還原卡通細節與透光效果，適配萬圣節、圣誕節等場景，可靈活調整尺寸與燈光模塊，兼顧觀賞性與互動性。
一、設計核心：造型融合與功能適配
1. 造型細節設計（米老鼠 + 南瓜頭元素結合）
基礎輪廓：以圓形南瓜頭為主體（直徑 15-20cm，高度 18-22cm），頂部保留南瓜蒂造型（高度 3-5cm，直徑 2-3cm），方便后期安裝掛繩；面部融合米老鼠特征 —— 雙眼為圓形鏤空（直徑 2-3cm），鼻子為小橢圓凸起（高度 1-2mm），嘴巴為微笑弧線（寬度 5-7cm），耳朵為標志性 “圓形大耳朵”（直徑 8-10cm，厚度 2-3mm），與南瓜頭主體一體化設計，避免拼接斷裂。
紋理與質感：南瓜頭表面雕刻不規則豎條紋理（深度 1-2mm，寬度 3-5mm），還原南瓜表皮質感；米老鼠耳朵邊緣做圓角處理（半徑 1mm），避免打印后鋒利劃傷；面部細節（如眼睛、嘴巴）可設計成 “外凸 + 內凹” 雙層結構，外層凸起勾勒輪廓，內層鏤空用于透光，增強燈光層次感。
尺寸適配：小型款（直徑 12cm）適合桌面擺放，大型款（直徑 25cm）適合懸掛裝飾；若需手持，可在南瓜頭底部設計手柄（直徑 3-4cm，長度 10-12cm），手柄內部預留穿繩孔（直徑 5mm），方便抓握。
2. 燈籠功能設計（透光 + 懸掛 + 燈光安裝）
鏤空燈槽：除面部雙眼、嘴巴鏤空外，可在南瓜頭側面均勻分布 3-4 個小圓形鏤空（直徑 1-1.5cm），增強透光性；所有鏤空邊緣壁厚需≥2mm，避免打印時斷裂，同時確保燈光透出時無明顯陰影（如條紋紋理不會在墻面投射雜亂光斑）。
掛繩 / 懸掛結構：
頂部南瓜蒂中心設計直徑 5mm 的貫穿孔，用于穿掛繩（推薦尼龍繩，承重≥500g）；孔周圍壁厚≥3mm，確保懸掛時受力不破損；
若為墻面懸掛，可在南瓜頭背部設計 “U 型掛鉤槽”（開口寬度 2mm，深度 5mm），適配普通墻面掛鉤，無需打孔。
燈光模塊預留：南瓜頭內部預留直徑 5-7cm、高度 10-12cm 的圓柱形空間，用于放置 LED 燈串（3-5 顆燈珠）或小型電池盒（如 CR2032 電池）；空間底部設計 2 個直徑 3mm 的定位孔，方便用膠水固定燈座，避免燈光晃動導致光斑偏移。
二、材料選擇：兼顧透光性與結構強度
PLA（聚乳酸）：入門首選，顏色豐富（推薦橙色、黃色，還原南瓜色調；白色、粉色適合可愛風格），打印難度低，無刺鼻氣味。若需透光，選擇 “半透明 PLA”（透光率 50%-70%），燈光透出時柔和不刺眼；缺點是低溫易脆（-10℃以下可能斷裂），適合室內使用；建議填充密度 20%-30%，平衡重量與強度。
PETG（聚對苯二甲酸乙二醇酯 – 1,4 – 環己烷二甲醇酯）：適合需輕微耐摔、耐溫的場景（如戶外短時懸掛），韌性優于 PLA，耐溫可達 110℃（避免 LED 燈過熱導致變形），表面光滑易清潔。選擇半透明 PETG，透光效果比 PLA 更均勻，且層間粘結性好，適合打印鏤空結構（如眼睛、側面燈槽），不易分層；打印時需略高噴嘴溫度（220-240℃）。
光敏樹脂：適合高細節需求（如南瓜紋理、米老鼠面部表情清晰），表面光滑無層紋，半透明樹脂透光率可達 80% 以上，燈光效果更通透；但樹脂脆性高，需避免摔落，且鏤空部位需后期用鉆頭輕微擴孔（防止開裂），適合制作收藏級裝飾模型，填充密度建議 100%（保證結構完整）。
三、打印參數與后處理關鍵步驟
1. 打印參數設置（以 FDM 打印為例，半透明 PLA 材料）
基礎參數：層厚 0.15-0.2mm（兼顧細節與透光均勻度），填充密度 25%（主體）、15%（耳朵，減輕重量）；打印速度 50-60mm/s（耳朵降至 40-50mm/s，避免細長結構變形）；噴嘴溫度 190-210℃，熱床溫度 50-60℃；啟用 “支持結構”，僅在南瓜蒂、耳朵懸空部位添加樹狀支撐（支撐密度 10%-15%），避免支撐覆蓋鏤空燈槽。
特殊設置：打印鏤空燈槽、眼睛等精細部位時，啟用 “細線打印” 模式（線寬 0.2mm），確保邊緣光滑；半透明材料需增加頂層 / 底層層數（各 8-10 層），減少層紋，提升透光均勻度；若使用 LED 燈串，可在打印時預留 “燈珠卡位槽”（直徑 5mm，深度 2mm），方便后期固定燈珠。
2. 后處理步驟（優化細節與功能）
基礎修整：用尖嘴鉗小心移除支撐，對鏤空燈槽、耳朵邊緣等精細部位，用美工刀輕輕刮除殘留支撐點（避免劃傷紋理）；用 400-800 目砂紙輕磨南瓜蒂掛孔、手柄表面，確保無毛刺，掛繩穿過時不卡頓。
上色與裝飾（增強卡通氛圍）：
底色：用橙色啞光噴漆打底（2-3 遍，每遍間隔 10 分鐘），覆蓋打印層紋；若用半透明材料，可薄噴 1 遍橙色漆，保留透光性（避免完全遮蓋）。
細節上色：用黑色細頭畫筆勾勒米老鼠眼睛輪廓、嘴巴弧線，耳朵內側涂淺灰色（增強立體感）；南瓜蒂涂深綠色，模擬真實南瓜質感；若想做 “做舊效果”，可在底色干透后，用棕色顏料輕刷紋理凹槽，營造復古氛圍。
封層：最后噴一層透明啞光清漆（保護顏色不脫落），半透明材料需選擇 “不影響透光” 的清漆，避免燈光透出時顏色失真。
燈光安裝：
燈串固定：將 3-5 顆 LED 燈串（直徑 3mm）放入南瓜頭內部預留空間，燈珠對準鏤空燈槽；用熱熔膠在定位孔處固定燈座，確保燈串不晃動；
開關與供電：若使用電池盒，可在南瓜頭底部鉆直徑 10mm 的孔，將電池盒電線穿出，方便更換電池；或選擇 USB 供電的燈串，電線從掛孔引出，隱藏在掛繩中，美觀不突兀。
四、場景化拓展建議
互動功能升級：在南瓜頭內部添加 “聲音傳感器”（連接 LED 燈串），實現 “聲音控制燈光”（如拍手時燈光閃爍），適合節日聚會互動；
組合裝飾：打印 2-3 個不同尺寸的模型（直徑 12cm、15cm、18cm），按高度階梯懸掛，搭配南瓜藤、小燈籠等裝飾，營造 “南瓜燈集群” 效果；
功能延伸：若尺寸較大（直徑≥20cm），可在南瓜頭底部設計可拆卸底座（用卡扣連接），方便更換燈串或清潔內部，提升實用性。
