行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 4cm*4cm*9cm
后處理: 噴油

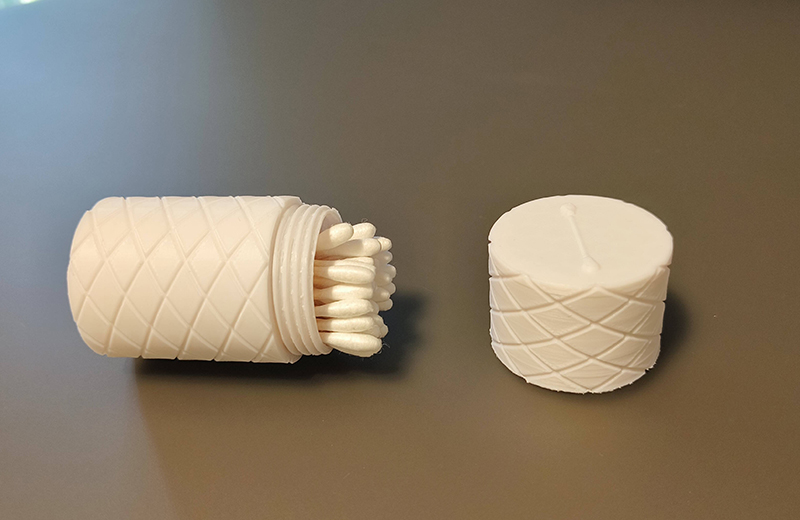

案例介紹
一、設計核心思路
功能優先
根據棉簽尺寸（如常規10cm）規劃內部凹槽或分隔層，確保棉簽直立穩定。
開合方式可選翻蓋、滑動蓋或磁吸式，鉸鏈結構建議用柔性材料（如TPU）一體打印。
若需密封防塵，可在蓋子邊緣設計硅膠圈槽，后期嵌入橡膠條增強密封性。
結構優化技巧
壁厚控制：建議1.5-2mm，復雜部位加三角形加強筋防止變形。
圓角過渡：所有邊角至少保留2mm內半徑，減少打印開裂風險。
模塊化拆分：將盒體、蓋子、內托拆分為獨立部件，便于分批次打印和組裝調試。
軟件推薦
建模工具：Fusion 360（參數化調整方便）、Blender（自由曲面造型）。
切片設置：Cura（通用性強）、PrusaSlicer（精準控制支撐與速度）。
二、3D打印關鍵參數
材料選擇：
PLA（易打印，適合原型驗證）、PETG（耐沖擊，長期使用更優）、ABS（耐高溫但需封閉艙體）。
精度與速度平衡：
層高設為0.15-0.2mm，精細結構可降至0.1mm（耗時增加約50%）。
填充密度20%-30%，復雜件可降至15%以節省材料。
防失敗措施：
啟用Brim邊緣加固防止翹邊，懸空角度＞45°時自動生成可拆卸支撐。
ABS/PC材料務必使用恒溫艙（≥50℃），避免溫差導致分層。
三、后處理全流程
基礎清理
趁熱撕除支撐（PLA冷卻快，需鉗子輔助），水溶性支撐浸泡溫水溶解。
砂紙從80目→400目逐級打磨，消除層紋并提升觸感。
美化升級
涂裝技巧：環氧底漆增強附著力，丙烯酸噴漆實現啞光/亮光效果，遮蓋膠帶分區噴涂多色圖案。
金屬質感：化學鍍銅（需導電涂層預處理）或電鍍鎳，實驗室環境下可實現鏡面反光。
功能集成
嵌入釹鐵硼磁鐵吸附蓋子，加裝硅膠防滑墊保護桌面。
醫療場景可預留紫外線燈槽位，內置微型殺菌模塊。
四、典型問題解決方案
閉合不嚴：因材料收縮率（PLA≈0.2%）導致公差，修改CAD模型時預先放大尺寸0.5%。
層間開裂：降低風扇轉速至30%，填充密度增至30%并關閉懸空微調。
懸掛件扭曲：改用SLS尼龍燒結工藝，或添加橋接梁分散應力。
五、低成本替代方案
免打印設計：激光切割亞克力板+螺絲固定，適合直角簡約風格。
開源復用：在Thingiverse搜索現成模板，下載STL文件后僅修改尺寸參數。
環保實驗：摻入木質素纖維的PLA復合材料，實現生物降解特性。
通過以上步驟，可在2天內完成從設計到成品的手板驗證。如需量產，建議轉為注塑模具開發（鋼制模仁壽命達百萬次）。
