行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 30cm*30cm*28cm
后處理: 噴油
案例介紹

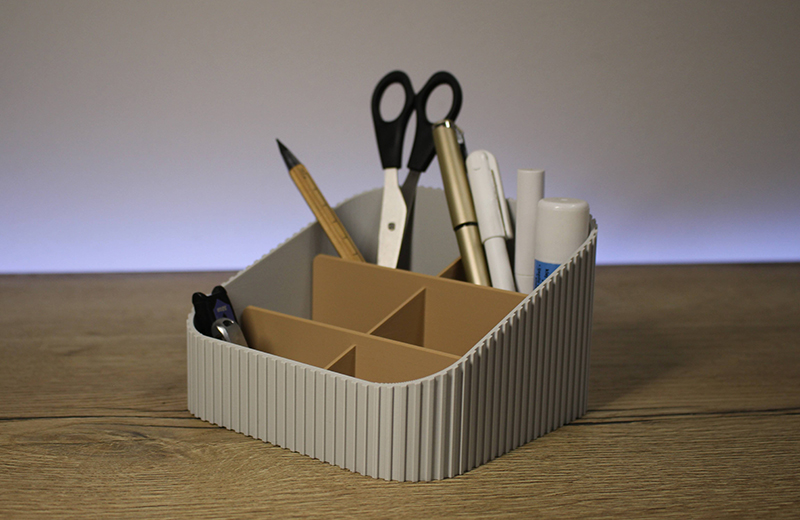

3D打印收納盒手板模型是通過3D打印技術制作的、具備分層 / 分區收納功能的原型，核心是在還原收納盒結構穩定性的同時，靈活設計隔層、抽屜、卡扣等細節，適配桌面小物件（如文具、首飾、電子配件）收納，優勢在于快速驗證分區合理性、低成本調整尺寸，且可按需定制個性化外觀。
一、設計核心：結構與功能適配
1. 基礎結構設計（確保穩定性與實用性）
整體尺寸：根據收納場景確定，桌面文具收納盒建議尺寸（長 20-25cm× 寬 15-20cm× 高 10-15cm），首飾收納盒建議（長 15-18cm× 寬 10-12cm× 高 8-10cm），避免過大導致打印耗時或過小影響容量。
盒體壁厚：均勻設置 2-3mm（PLA/PETG 材料），底部可增厚至 3-4mm 增強承重（單層可放 500-800g 物品，如厚重文具）；若設計抽屜 / 抽拉層，抽屜壁厚需≥2.5mm，防止抽拉時斷裂。
支撐與加固：盒體角落加三角形加強筋（厚度 2mm，高度 5-8mm），分散邊角受力；多層收納盒的層板與側壁連接處設計 “凸臺卡扣”（凸臺直徑 5mm，高度 3mm），避免層板晃動，可拆卸款可改用螺紋連接（如 M4 內螺紋，適配打印螺紋柱）。
2. 收納分區設計（提升分類收納效率）
固定隔層：根據物品尺寸劃分區域，如文具盒內設計 “筆槽區”（直徑 8-10mm 圓孔，深度 8-10mm，間距 5mm）、“橡皮 / 回形針區”（5×5cm 方形槽）、“剪刀槽”（長 15cm× 寬 3cm× 深 5cm，底部做圓弧防劃傷）；首飾盒內設計 “戒指槽”（直徑 18mm 半圓槽，間距 3mm）、“項鏈掛鉤”（直徑 2mm 細柱，高度 8mm，間距 10mm）。
活動抽屜 / 抽拉層：1-2 層抽拉設計（高度 4-6cm），抽屜正面加 “U 型拉手”（開口寬度 15mm，深度 5mm），方便抽拉；抽屜兩側加 “導向條”（寬度 1mm，高度 2mm），與盒體側壁凹槽配合，確保抽拉順暢不卡頓。
特殊功能區：電子配件收納盒可設計 “充電線繞線柱”（直徑 5mm，高度 8mm，間距 10mm）、“耳機槽”（貼合耳機輪廓的弧形槽，深度 10mm）；美妝收納盒可設計 “口紅孔”（直徑 12mm，深度 15mm）、“粉餅放置區”（帶防滑凸點，高度 1mm，防止滑動）。
二、材料選擇：適配打印難度與使用場景
PLA（聚乳酸）：入門首選，顏色豐富（推薦白色、淺灰、莫蘭迪色系，百搭且顯干凈），打印難度低，無刺鼻氣味，適合制作常規桌面收納盒。優點是剛性足夠（壁厚 2mm 可承重 500g），缺點是低溫易脆（-10℃以下可能斷裂）、不耐高溫（＞60℃易變形），不適合放熱水杯或靠近熱源。
PETG（聚對苯二甲酸乙二醇酯 – 1,4 – 環己烷二甲醇酯）：適合需耐摔、輕微耐溫的場景（如兒童房收納盒、廚房小物件收納），韌性優于 PLA，耐溫可達 110℃（可放溫?zé)嵛锲罚砻婀饣浊鍧?，且層間粘結性好，適合打印帶抽屜、掛鉤的復雜結構，不易分層。打印時需略高噴嘴溫度（220-240℃），建議搭配加熱床（80-100℃）防翹邊。
TPU（熱塑性聚氨酯）：適合需柔軟材質的場景（如首飾收納盒內襯、耳機收納），邵氏硬度 85A-95A，彈性好，可彎曲不變形，能保護易碎物品（如首飾、眼鏡）。缺點是打印速度慢（需 30-40mm/s）、表面易有層紋，建議與 PLA/PETG 搭配使用（硬盒體 + TPU 內襯），兼顧強度與保護性。
三、打印參數與后處理關鍵步驟
1. 打印參數設置（以 FDM 打印為例，PLA 材料）
基礎參數：層厚 0.2mm（兼顧精度與速度），填充密度 20%-30%（盒體 25%、抽屜 30%，平衡重量與強度）；打印速度 50-60mm/s（TPU 降至 30-40mm/s）；噴嘴溫度 190-210℃（PETG 220-240℃、TPU 210-220℃），熱床溫度 50-60℃（PETG 80-100℃、TPU 60-70℃）。
支撐與擺放：盒體建議 “底面朝上” 擺放，減少支撐；抽屜、掛鉤等懸空結構（如項鏈掛鉤、繞線柱）需添加 “樹狀支撐”（支撐密度 10%-15%），支撐接觸面積≤0.5mm2，避免拆除時損壞細節；隔層孔、凹槽等精細部位禁用支撐，手動調整角度使孔口朝上。
特殊設置：打印抽拉導向條、掛鉤等細小結構時，啟用 “細線打印” 模式（線寬 0.2mm），確保結構完整；盒體表面需光滑的話，增加頂層 / 底層層數（各 6-8 層），減少層紋；若設計螺紋連接，螺紋部位需 “啟用高精度模式”（層厚 0.15mm），確保螺紋配合順暢。
2. 后處理步驟（優化細節與外觀）
基礎修整：用尖嘴鉗小心移除支撐，對掛鉤、隔層孔等精細部位，用美工刀輕輕刮除殘留支撐點（避免劃傷邊緣）；用 400-800 目砂紙輕磨盒體邊緣、抽屜拉手，去除毛刺，確保觸摸無刺痛感；螺紋連接部位用細砂紙（1000 目）輕磨，避免螺紋卡頓。
上色與裝飾（增強個性化）：
底色：PLA/PETG 材質可噴啞光噴漆（2-3 遍，每遍間隔 10 分鐘），如莫蘭迪粉、薄荷綠，覆蓋打印層紋；TPU 材質建議用丙烯顏料手工涂刷（避免噴漆腐蝕），薄涂 2 遍，確保顏色均勻。
細節裝飾：用馬克筆勾勒隔層邊緣、抽屜拉手（如金色勾邊，提升質感）；首飾盒可粘貼珍珠貼紙、水鉆裝飾；兒童收納盒可手繪卡通圖案（如小熊、星星），增加趣味性。
封層：最后噴 1-2 遍透明啞光清漆（PLA/PETG 適用），保護顏色不脫落、表面易清潔；TPU 材質無需封層，避免清漆導致變硬失去彈性。
功能優化：抽屜內部可粘貼植絨布（用雙面膠固定），保護首飾、電子配件不被刮花；盒體底部粘貼硅膠防滑墊（直徑 8mm，間距 20mm），防止放置時滑動；首飾盒項鏈掛鉤可套上細硅膠管（直徑 2mm），避免項鏈勾絲。
四、場景化優化建議
桌面文具收納盒：增加 “筆筒分區”（可拆卸設計，方便單獨清洗），盒體側面加 “便簽紙插槽”（寬度 10mm，高度 8cm），頂部可放手機支架（30° 傾斜凹槽，適配手機尺寸），實現 “收納 + 辦公輔助” 雙重功能。
旅行便攜收納盒：設計 “折疊結構”（展開后 20×15×10cm，折疊后 10×15×5cm），盒體邊緣加 “卡扣鎖”，折疊后固定不松散；內部隔層用軟質 TPU 材質，可折疊收納，節省行李箱空間。
兒童玩具收納盒：采用圓角設計（所有邊緣 R≥3mm，避免磕碰），顏色選用鮮艷色系（紅、黃、藍），表面可打印數字、字母圖案，兼顧收納與早教功能；盒體側面加 “手提把手”（寬度 3cm，厚度 3mm），方便兒童搬運。
