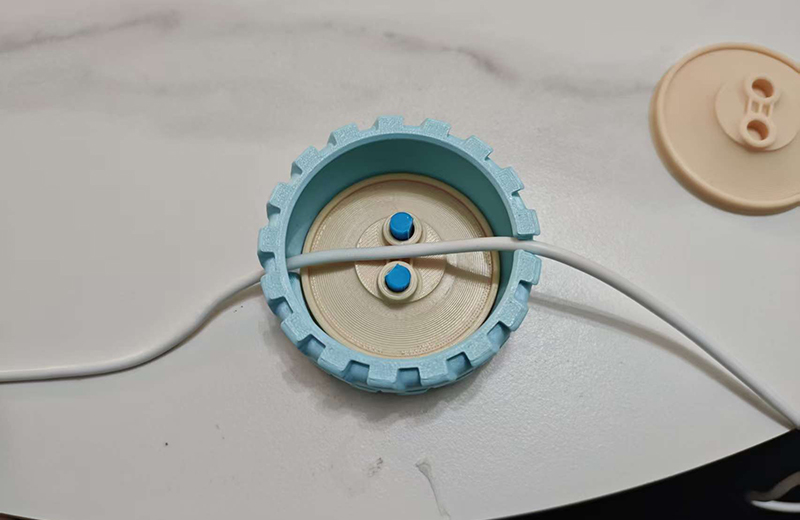

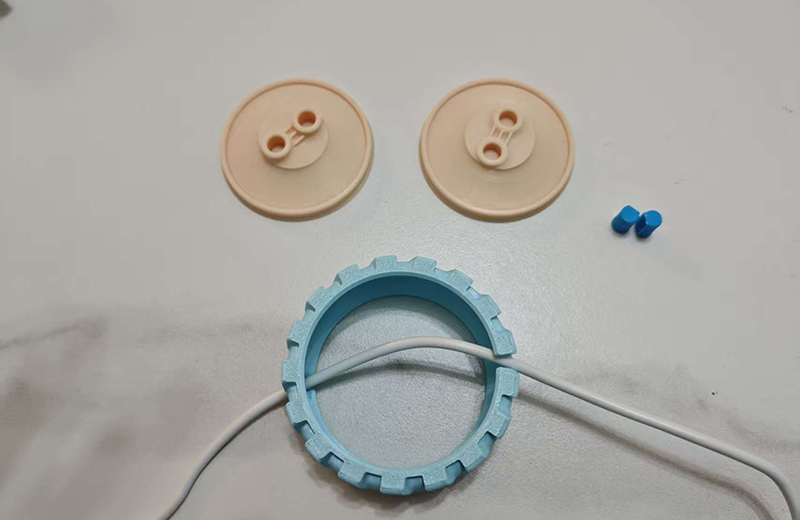

行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 5cm*5cm*1cm
后處理: 噴油
案例介紹
1. 設計目標
功能核心：解決多類型數據線（USB-A/C/Lightning等）的纏繞問題，支持靈活分類收納。
結構特性：輕量化、可拆卸組合，適應不同線纜數量和粗細（如細線/粗充電線）。
美學風格：極簡幾何造型或趣味主題設計（如動物、科技感元素），提升桌面質感。
2. 關鍵設計要點
(1) 結構創新
模塊化分隔：通過卡扣式擋板自由劃分空間，單格尺寸建議3×3cm起，兼容主流線徑。
彈性固定方案：內置TPU軟膠凹槽或彈簧夾層，防止線纜滑脫；出口處增加硅膠防滑圈。
隱藏走線設計：底部/側面預留Φ5-8mm穿線孔，搭配理線槽引導線纜走向。
擴展能力：采用堆疊接口（燕尾槽/磁吸），支持多層疊加擴容。
(2) 材料策略
主體材質：優先PLA（易打印+環保），高強度場景可選PETG或ABS（需封閉艙體防翹邊）。
柔性部件：獨立打印TPU插件（如防滑墊），或預留槽位后期嵌入硅膠片。
表面工藝：打磨后噴灰底漆，增強噴漆附著力；啞光/磨砂處理提升觸感。
(3) 打印參數優化
精度控制：層高0.15-0.2mm，填充率20%-30%（平衡強度與重量）。
支撐策略：僅對＞45°懸空結構添加易剝離支撐，復雜部位改用樹狀支撐減料。
溫度適配：PLA建議噴嘴200°C+熱床60°C；ABS需90°C以上恒溫環境。
3. 經典設計方案參考
蜂巢模塊化收納盒
特點：六邊形單元陣列，可無線拼接擴展；中央集成無線充電模塊（需預埋導電銅箔）。
尺寸：單模塊150×100×60mm，適合辦公桌場景。
優勢：高定制化，支持個性化圖案雕刻。
渦輪卷線器
原理：旋轉葉片結構配合手動旋鈕，單次容納3-5根線纜。
難點：齒輪嚙合需高精度（模數≥1.5），建議單獨打印后組裝調試。
磁吸快拆款
亮點：底座強磁鐵吸附金屬板，頂部磁吸蓋板秒開合，抗震防抖適合車載。
注意：磁鐵位置需避開電子元件干擾區。
4. 常見問題應對指南
蓋子閉合不嚴：因公差累積導致間隙過大 → 在CAD中增加±0.1mm過盈配合量。
插拔卡頓：穿線孔邊緣銳利 → 建模時添加R0.5圓角過渡。
長期斷裂風險：應力集中區域薄弱 → FEA仿真驗證壁厚（建議≥2mm）。
打印層紋明顯：加速度過高引發振動 → 降低打印速度至40-60mm/s并啟用線性震動補償。
5. 進階開發方向
自動化生成：利用SolidWorks API批量導出不同尺寸型號，滿足多樣化需求。
智能升級：嵌入LED指示燈電路（需規劃導電路徑），或加入NFC標簽管理設備。
量產準備：提前進行模具流道分析（Moldflow），優化注塑澆口位置減少縮痕。
6. 工具推薦清單
建模軟件：Fusion 360（參數化高效）、Blender（有機形態雕刻）。
切片引擎：PrusaSlicer（自帶質量預設庫）、Materialise Magics（工業級支撐算法）。
后處理神器：超聲波清洗機去支撐殘留 + 丙烯酸UV涂層增強耐磨性。
