行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 6cm*4cm*1cm
后處理: 噴油
案例介紹

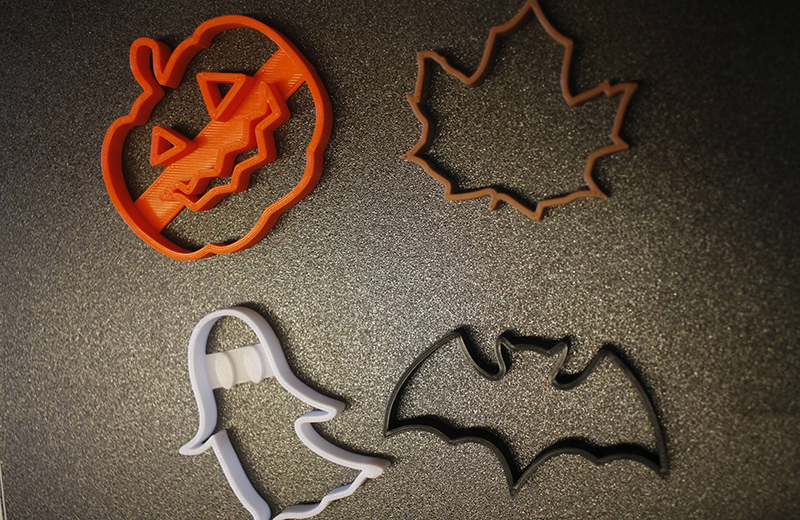

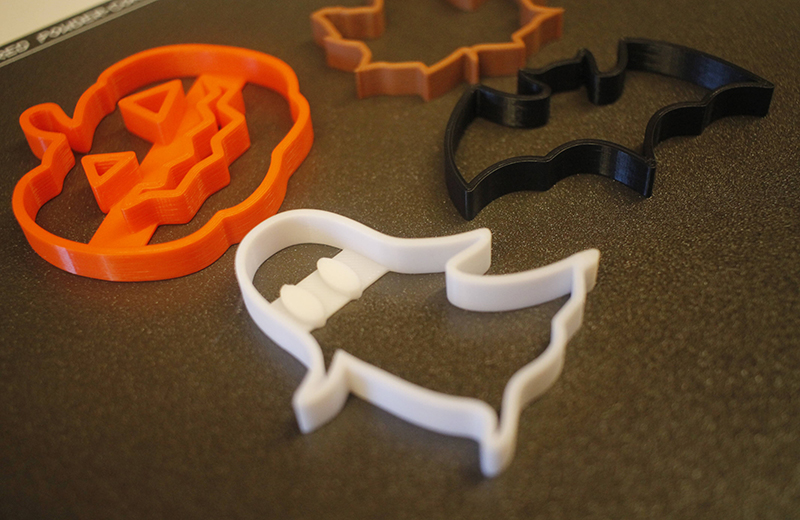

3D打印餅干模具手板模型是通過3D打印技術制作的、用于壓制餅干成型的原型模具，核心是還原餅干圖案細節（如卡通造型、文字紋路），同時保證模具邊緣光滑、脫模順暢，適配家庭烘焙或小型批量試產場景，優勢在于快速定制個性化圖案、低成本調整模具尺寸，且可按需優化脫模結構。
一、設計核心：圖案細節與實用功能適配
1. 模具基礎結構設計（確保成型與脫模）
整體尺寸：根據餅干食用場景確定，常規圓形模具直徑 5-8cm、方形模具邊長 5-7cm，厚度 3-5mm（兼顧結構強度與打印效率）；手柄部分設計成 “弧形握柄”（長度 8-10cm，寬度 2-3cm，厚度 2mm），方便手持按壓，握柄與模具主體一體化打印，避免拼接斷裂。
圖案深度與邊緣：餅干圖案（如動物造型、字母）的凹陷深度控制在 1-1.5mm，過深易導致餅干原料卡在模具內（脫模困難），過淺則圖案不清晰；模具邊緣做圓角處理（半徑 0.5-1mm），避免鋒利邊緣劃傷手部，同時防止按壓時餅干邊緣開裂。
脫模優化結構：
模具表面做 “0.5°-1° 拔模斜度”（圖案邊緣從底部到頂部輕微外擴），減少餅干與模具的接觸面積，方便脫模；
小型模具（直徑≤5cm）可在圖案中心預留 1 個直徑 1mm 的 “透氣孔”，按壓時排出模具與原料間的空氣，避免餅干表面出現氣泡或凹陷。
2. 個性化圖案設計（適配不同需求）
家庭烘焙款：以卡通形象（如小熊、兔子）、節日元素（圣誕樹、雪花）為主，圖案線條寬度≥1mm（避免打印時線條斷裂），細節簡化（如小熊面部僅保留眼睛、鼻子，避免細小紋路難以成型）；可設計 “組合模具”（如一套 6 個不同造型，共用一個手柄，節省打印材料）。
兒童互動款：圖案加入 “可拼接元素”（如數字 1-9 模具，拼接后組成完整圖案），或在模具邊緣打印防滑凸點（高度 0.5mm，間距 5mm），方便兒童抓握；模具顏色選用鮮艷 PLA 材料（如紅色、黃色），提升趣味性。
商用試產款：圖案需清晰還原品牌 LOGO 或產品標識（如文字 “LOGO” 字體高度≥3mm，線條寬度≥1.5mm），模具尺寸統一（如批量生產直徑 6cm 的餅干），且表面做 “鏡面拋光預處理”（打印后打磨至 Ra≤0.8μm），確保餅干表面光滑，提升產品質感。
二、材料選擇：兼顧耐高溫與食品接觸安全性
PLA（聚乳酸）：家庭烘焙首選，材料環保可降解，顏色豐富（支持定制圖案配色），打印難度低，無刺鼻氣味。優點是剛性足夠（厚度 3mm 可承受 50N 按壓 force，約 5kg 重量），缺點是耐高溫性差（軟化溫度約 55-60℃），僅適合壓制常溫餅干原料（如黃油餅干面團，溫度≤30℃），不可放入烤箱加熱。建議選擇 “食品級 PLA”（符合 FDA 食品接觸標準），避免非食品級材料中的添加劑遷移。
PETG（聚對苯二甲酸乙二醇酯 – 1,4 – 環己烷二甲醇酯）：適合需輕微耐高溫的場景（如壓制后需短暫放置在 40-50℃環境），耐溫可達 110℃，韌性優于 PLA，不易因按壓變形或斷裂，且表面光滑易清潔（可水洗，避免原料殘留）。打印時需略高噴嘴溫度（220-240℃），建議搭配加熱床（80-100℃）防翹邊，同樣需選擇食品級 PETG，確保安全。
尼龍（PA12）：商用試產優選，耐高溫性好（軟化溫度≥150℃），可耐受餅干烘焙前的原料預熱（如 60-80℃面團），且耐磨性強（反復使用不易磨損圖案），適合小批量試產（可重復使用 500 次以上）。缺點是打印難度高（需封閉打印艙、濕度控制≤30%），且需后期用酒精清洗表面，去除打印殘留，成本高于 PLA/PETG。
三、打印參數與后處理關鍵步驟
1. 打印參數設置（以 FDM 打印為例，食品級 PLA 材料）
基礎參數：層厚 0.15-0.2mm（兼顧圖案細節與打印速度），填充密度 80%-100%（模具主體需高填充，確保按壓時不變形；手柄可降至 60%，減輕重量）；打印速度 40-50mm/s（圖案細節部位降至 30-40mm/s，避免線條錯位）；噴嘴溫度 190-210℃，熱床溫度 50-60℃；啟用 “輪廓數增加”（設為 3-4 層），增強模具邊緣強度，避免按壓時開裂。
支撐與擺放：模具建議 “圖案面朝上” 擺放，僅在手柄懸空部位（如握柄與模具主體連接的傾斜處）添加樹狀支撐（支撐密度 15%），支撐接觸面積≤0.3mm2，避免拆除時損壞圖案細節；若圖案有細小凸起（如字母筆畫），需禁用支撐，手動調整角度使凸起面朝上，防止支撐覆蓋細節。
特殊設置：打印圖案線條時，啟用 “細線打印” 模式（線寬 0.2mm），確保線條連續無斷點；模具表面啟用 “頂層 / 底層增厚”（各 8-10 層），減少層紋，提升表面平整度，避免原料卡在層紋縫隙中。
2. 后處理步驟（優化細節與安全性）
基礎修整：用尖嘴鉗小心移除支撐，對圖案邊緣、手柄連接處等精細部位，用美工刀輕輕刮除殘留支撐點（避免劃傷圖案）；用 400-800 目砂紙輕磨模具邊緣和手柄表面，去除毛刺，確保觸摸無刺痛感；若有細小紋路堵塞（如透氣孔），用細針（直徑 0.8mm）輕輕疏通，保證透氣順暢。
食品接觸安全處理：
清潔：用 75% 醫用酒精噴灑模具表面，用無塵布擦拭干凈，去除打印殘留的塑料碎屑；若為尼龍模具，需用超聲波清洗機（水溫 40℃，清洗 10 分鐘）徹底清潔縫隙，避免原料殘留。
消毒：將 PLA/PETG 模具放入 60℃以下的熱水中浸泡 10 分鐘（避免高溫軟化），尼龍模具可放入 80℃熱水浸泡，消毒后晾干備用；禁止用高溫消毒柜（如 100℃以上），防止模具變形。
圖案優化（可選）：若圖案細節不清晰（如線條邊緣毛糙），用 1000 目砂紙輕輕打磨圖案表面，直至紋路光滑；商用模具可在表面噴涂 “食品級脫模劑”（如硅基脫模劑），提升脫模順暢性，每次使用前噴涂 1 次，避免原料粘連。
四、場景化試用與優化建議
家庭烘焙試用：用模具壓制黃油餅干面團（硬度適中，避免過軟或過硬），測試脫模效果（餅干是否完整脫離模具，圖案是否清晰）；若出現脫模困難，可在模具表面薄涂一層食用油（替代脫模劑），或增大拔模斜度（從 0.5° 增至 1°），下次打印時調整設計。
兒童互動試用：讓兒童手持模具按壓面團，測試手柄防滑性（是否容易打滑）、重量（兒童能否輕松舉起，建議模具總重≤50g）；若手柄過滑，可在表面用砂紙輕微打磨（增加摩擦力），或在打印時設計防滑紋路（如波浪形凸紋）。
商用試產試用：連續壓制 50-100 塊餅干，觀察模具圖案磨損情況（是否出現線條變淺）、結構穩定性（是否有變形）；若圖案磨損快，下次打印改用尼龍材料或增加圖案線條寬度（從 1mm 增至 1.5mm）；若模具變形，需提高填充密度（從 80% 增至 100%）或增厚模具厚度（從 3mm 增至 4mm）。
