行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 5cm*5cm*10cm
后處理: 噴油
案例介紹

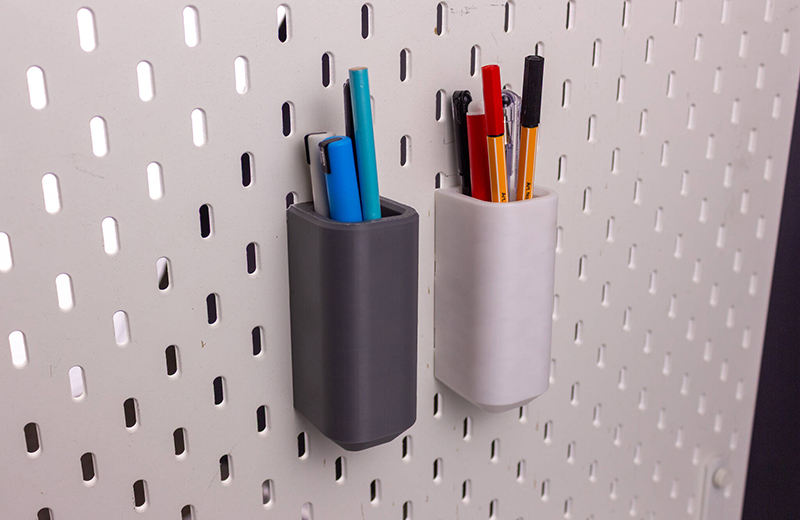

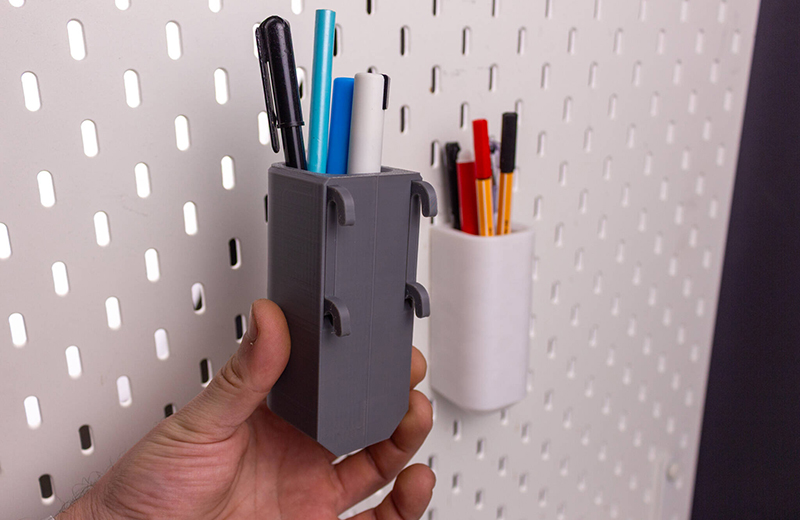

3D打印筆架手板模型是通過3D打印技術制作的、用于收納各類筆具（鋼筆、中性筆、馬克筆等）的原型，核心是結合收納實用性與個性化外觀，靈活設計筆槽、分區、裝飾元素，適配桌面場景，優勢在于快速驗證收納容量、低成本調整結構，且可定制專屬造型（如卡通、極簡風格）。
一、設計核心：收納功能與結構穩定性
1. 基礎結構設計（確保承重與實用性）
整體尺寸：根據桌面空間與筆具數量確定，常規單人款建議長 15-20cm× 寬 10-12cm× 高 12-15cm（可容納 8-12 支筆）；多人共享款（如辦公室）可設計成長 25-30cm× 寬 15-18cm× 高 15-18cm（分區收納 20-30 支筆）。
壁厚與承重：主體壁厚均勻設置 2.5-3mm（PLA/PETG 材料），底部增厚至 3-4mm（增強穩定性，防止傾倒）；筆槽區域壁厚需≥2mm，避免插筆時受力斷裂（單支筆重量通?！?0g，2mm 壁厚可承重≥100g，滿足需求）。
防滑與穩定：底部設計 4 個 “硅膠墊凹槽”（直徑 8mm，深度 2mm），嵌入硅膠墊（防滑系數≥0.8），防止筆架滑動；若筆架高度＞15cm，可在兩側加 “弧形支撐腳”（寬度 3cm，高度 5mm），降低重心，避免傾倒。
2. 收納分區設計（適配不同筆具）
常規筆槽（中性筆 / 鋼筆）：設計圓形筆槽，直徑根據筆徑調整 —— 中性筆槽直徑 8-10mm（適配多數 0.5-0.7mm 筆身）、鋼筆槽直徑 10-12mm（兼容帶筆帽的鋼筆），槽深 8-10mm（露出筆身 1/3，方便取用），槽間距 5-8mm（避免取筆時碰撞）。
示例：15cm 長的筆架可設計2排筆槽，每排5個（共10個），適配日常辦公筆具。
特殊筆具分區（馬克筆 / 毛筆）：
馬克筆槽：因筆身較粗（直徑 12-15mm），設計直徑 14-16mm 的圓形槽，槽深 10-12mm，且槽底做 “防滑凸點”（高度 1mm，直徑 2mm），防止筆身滑動；
毛筆槽：考慮筆桿細（直徑 6-8mm）、筆頭易損，設計 “階梯式槽”—— 上部直徑 8mm（適配筆桿）、下部直徑 15mm（預留筆頭空間），槽深 15mm，避免筆頭受壓變形。
輔助收納區（小物件分區）：筆架側面或頂部可增加 “小槽 / 小格”—— 如橡皮收納格（5×5cm，深度 3mm）、回形針 / 訂書釘槽（3×8cm，深度 2mm）、剪刀槽（長 12cm× 寬 3cm× 深 5cm，槽底做圓弧防劃傷），實現 “筆具 + 小工具” 一體化收納。
二、材料選擇：適配打印難度與使用場景
PLA（聚乳酸）：入門首選，顏色豐富（推薦白色、淺灰、莫蘭迪色系，適配桌面風格），打印難度低，無刺鼻氣味，適合制作常規家用 / 辦公筆架。優點是剛性足夠（2.5mm 壁厚可穩定承重），缺點是低溫易脆（-10℃以下可能斷裂）、不耐高溫（＞60℃易變形），避免靠近暖氣、臺燈等熱源。
PETG（聚對苯二甲酸乙二醇酯 – 1,4 – 環己烷二甲醇酯）：適合需輕微耐摔、耐臟的場景（如兒童房、學生宿舍），韌性優于 PLA，耐溫可達 110℃（偶爾放置溫?zé)嵛锲窡o壓力），表面光滑易清潔（可用濕布擦拭筆漬），且層間粘結性好，適合打印帶復雜分區的筆架（如多層筆槽、小格），不易分層。打印時需略高噴嘴溫度（220-240℃），建議搭配加熱床（80-100℃）防翹邊。
TPU（熱塑性聚氨酯）：適合追求柔軟質感的場景（如兒童筆架、裝飾性筆架），邵氏硬度 85A-95A，彈性好，摔落不易碎，且能保護筆身（避免金屬筆桿碰撞刮花）。缺點是打印速度慢（需 30-40mm/s）、表面易有層紋，建議與 PLA 搭配使用（PLA 主體 + TPU 筆槽內襯），兼顧強度與保護性。
三、打印參數與后處理關鍵步驟
1. 打印參數設置（以 FDM 打印為例，PLA 材料）
基礎參數：層厚 0.2mm（兼顧細節與打印速度），填充密度 25%-30%（主體 25%、筆槽區域 30%，平衡重量與強度）；打印速度 50-60mm/s（筆槽精細部位降至 40-50mm/s，避免槽口變形）；噴嘴溫度 190-210℃，熱床溫度 50-60℃；啟用 “支持結構”，僅在筆架頂部小格、懸空裝飾件（如卡通耳朵）添加樹狀支撐（支撐密度 10%-15%），避免支撐覆蓋筆槽。
特殊設置：打印圓形筆槽時，啟用 “細線打印” 模式（線寬 0.2mm），確保槽口邊緣光滑（避免插筆時卡頓）；若筆架帶文字 / 圖案裝飾（如表面打印 “筆筒” 字樣），啟用 “高精度模式”（層厚 0.15mm），提升文字清晰度；底部防滑墊凹槽需 “啟用底部增厚”（10-12 層），確保凹槽深度精準，硅膠墊可緊密嵌入。
2. 后處理步驟（優化細節與外觀）
基礎修整：用尖嘴鉗小心移除支撐，對筆槽邊緣、小格角落等精細部位，用美工刀輕輕刮除殘留支撐點（避免劃傷槽口）；用 400-800 目砂紙輕磨筆架底部、側面邊緣，去除毛刺，確保觸摸無刺痛感；若筆槽有輕微變形（如槽口不圓），用圓銼輕輕打磨（直徑匹配筆槽，避免磨大）。
上色與裝飾（增強個性化）：
底色：PLA/PETG 材質可噴啞光噴漆（2-3 遍，每遍間隔 10 分鐘），如薄荷綠、奶油白，覆蓋打印層紋；若用半透明材料，可薄噴 1 遍淺色漆（如淺粉），保留輕微透光感（增加質感）。
細節裝飾：用細頭馬克筆勾勒筆槽邊緣、小格線條（如金色勾邊，提升精致度）；卡通風格筆架可手繪眼睛、表情（如小熊筆架的黑色眼睛、粉色腮紅）；極簡風格可貼金屬貼紙（如銀色線條貼紙），點綴表面。
封層：最后噴 1 遍透明啞光清漆（PLA/PETG 適用），保護顏色不脫落、表面防臟（筆漬易擦拭）；TPU 材質無需封層，避免清漆導致變硬失去彈性。
功能優化：筆槽內部可粘貼薄植絨布（用雙面膠固定），保護鋼筆、金屬筆桿不被刮花；若筆架高度較高，可在側面加 “提手”（打印時一體化成型，寬度 2cm，厚度 2mm），方便移動；馬克筆槽可按顏色分區（如紅色區域噴淺紅漆、藍色區域噴淺藍漆），提升收納整潔度。
四、場景化優化建議
兒童專屬筆架：采用圓潤造型（所有邊緣 R≥3mm，避免磕碰），顏色選用鮮艷色系（紅、黃、藍），表面打印卡通形象（如小熊、兔子），并設計 “可拆卸筆槽”（用卡扣連接，方便單獨清洗）；筆槽直徑略大（10-12mm），適配兒童粗筆。
辦公多功能筆架：頂部增加 “手機支架槽”（30° 傾斜，寬度 8-10cm，適配多數手機），側面加 “便簽紙插槽”（寬度 10mm，高度 8cm），實現 “筆具 + 手機 + 便簽” 一體化收納；采用極簡灰色 / 黑色，適配辦公環境。
旅行便攜筆架：設計 “折疊結構”—— 展開后 15×10×12cm（正常使用），折疊后 15×10×5cm（方便放入書包），筆槽采用 “彈性卡位”（TPU 材質，可夾緊筆身，避免晃動）；邊緣加 “掛繩孔”（直徑 5mm），可掛在書包上，防止丟失。
