行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 10cm*5cm*12cm
后處理: 噴油
案例介紹

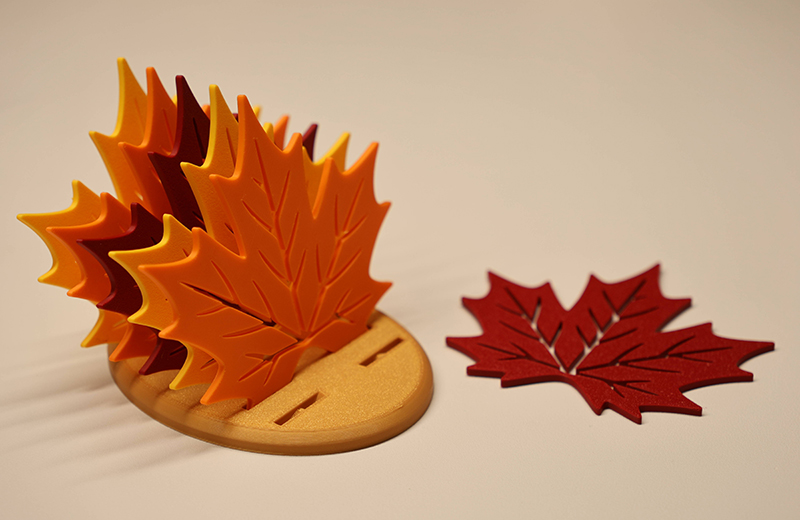

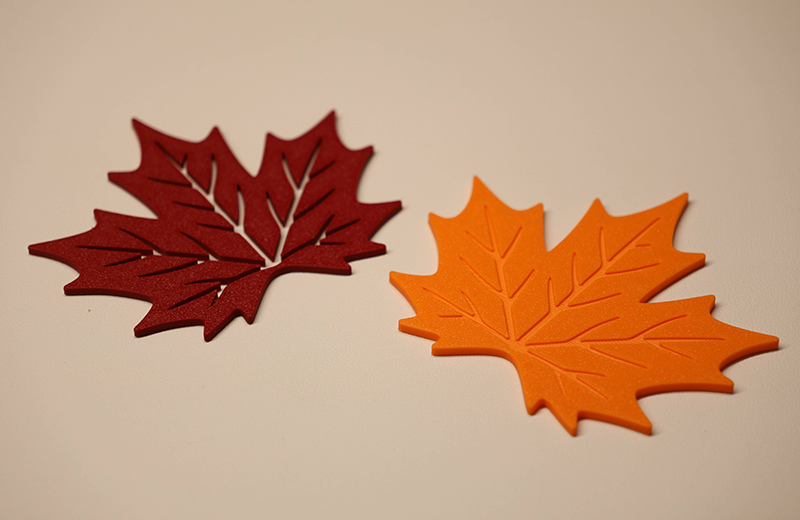

3D打印楓葉立牌手板模型的核心是 “還原楓葉葉脈細節 + 保證立牌穩固性”，需兼顧葉片紋理的清晰度、葉柄與底座的支撐強度，同時通過材料選擇和工藝優化，讓成品兼具觀賞性與實用性。以下是從設計到成品的完整實操方案，覆蓋不同風格（寫實、卡通、簡約）的關鍵要點：
一、前期準備：模型設計與風格定位
1. 風格與細節設計（突出楓葉辨識度）
寫實風格：還原真實楓葉形態，葉脈需清晰分層（主脈粗、側脈細），主脈凸起≥1mm，側脈凸起≥0.5mm（FDM 工藝）/≥0.3mm（樹脂工藝），邊緣保留鋸齒狀（鋸齒高度 0.8~1.5mm，間距 1~2mm），避免模糊。
卡通風格：簡化葉脈（保留主脈 + 少量側脈），邊緣做圓潤處理（鋸齒鈍化），可添加漸變顏色設計（打印后上色），葉片整體略厚（2~3mm），提升可愛感。
簡約風格：僅保留楓葉輪廓，葉脈用淺槽（深度 0.3~0.5mm）呈現，底座與葉片一體化設計，整體厚度 1.5~2mm，適合桌面簡約裝飾。
2. 模型結構優化（避免打印缺陷）
葉片設計：
厚度：常規 1~2mm（FDM 工藝≥1mm，避免斷裂；樹脂工藝≥0.8mm，保證成型）；復雜紋理葉片建議 1.5mm，平衡細節與強度。
葉脈布局：主脈從葉柄延伸至葉片邊緣，側脈對稱分布（每側 3~5 條），避免密集細脈（間距＜0.5mm 易粘連）。
底座與支撐：
底座設計：圓形或方形底座（直徑 / 邊長≥30mm，厚度 3~5mm），保證立牌穩固不傾倒；底座底部可加防滑紋（淺槽，深度 0.3mm）。
葉柄連接：葉柄直徑≥3mm，與葉片、底座連接處做圓角過渡（R1~2mm），避免應力集中斷裂；一體化打印時，葉柄與底座夾角 120°~130°（自然站立角度）。
模型修復：用 Meshlab、Cura 修復 STL 模型，填補孔洞、刪除重復面，確保無破損（尤其葉脈末端）。
3. 模型來源
下載：從 Thingiverse、Cults3D 搜索 “maple leaf”，選擇帶底座的 STL 模型，優先選標注 “可 3D 打印” 的文件（已優化結構）。
自制：用 Blender、Tinkercad 繪制，導入楓葉圖片做參考（勾勒輪廓→拉伸厚度→繪制葉脈），新手推薦用 Tinkercad（簡單易操作）。
二、材料選擇：適配風格與打印需求
PLA（聚乳酸）：
優勢：成本低、易打印、顏色豐富（紅 / 橙 / 黃 / 綠等楓葉色系齊全），適合所有風格，尤其卡通、簡約款。
適配場景：葉片主體 + 底座，可直接用紅色 / 橙色 PLA 打?。馍仙?，或白色 PLA 打印后上色（自由度高）。
注意：PLA 脆，葉柄處需加粗至 3.5mm，避免碰撞斷裂；怕高溫（＞60℃變形），避免陽光直射。
樹脂（光敏樹脂）：
優勢：細節還原度高（適合寫實風格的精細葉脈），表面光滑，可打印半透明款（做漸變效果）。
適配場景：寫實風格楓葉，推薦用紅色 / 橙色透明樹脂，打印后葉脈清晰可見，質感通透。
注意：樹脂脆性高，底座需加厚至 5mm；需紫外線固化、清洗，操作時戴手套。
PETG：
優勢：韌性好、防摔，適合經常移動的立牌（如桌面擺件），顏色鮮艷且不易褪色。
適配場景：卡通風格，打印后無需上色（直接用彩色 PETG），葉柄不易斷裂。
注意：打印時需封閉打印倉（防翹邊），冷卻后再取件（避免變形）。
三、打印參數設置（按工藝分類）
1. FDM 工藝（如 Creality Ender 3、Prusa i3）
核心參數（PLA 材料，寫實風格，葉片 1.5mm 厚）：
層厚：0.1~0.15mm（細節優先，0.1mm 層厚葉脈更清晰）。
噴嘴溫度：200~210℃，熱床溫度：50~60℃（防止底座翹邊）。
打印速度：主體 40~60mm/s，葉脈細節降速至 30~40mm/s。
填充率：葉片 20~30%（保證細節不塌陷），底座 50%（增強穩固性）。
特殊設置：
支撐：葉片無懸空（一體化設計），無需支撐；若單獨打印葉片后拼接，葉片背面加少量網格支撐（密度 10%）。
回抽：距離 4~6mm，速度 50mm/s（減少拉絲，避免污染葉脈）。
外殼層數：3~4 層（增強葉片邊緣硬度）。
2. 樹脂工藝（如 Elegoo Mars、Anycubic Photon）
核心參數（寫實風格，葉片 1mm 厚）：
層厚：0.025~0.05mm（0.025mm 層厚還原葉脈細節）。
曝光時間：基礎曝光 8~10s，底部曝光 60~70s（增強底座附著力）。
層間間隔：2~3s（避免層粘）。
特殊設置：
支撐：葉片邊緣鋸齒處加針尖支撐（接觸面積≤0.3mm2，減少殘留），支撐密度 8~10%。
擺放方向：葉片正面朝上（葉脈朝向樹脂槽頂部），避免支撐遮擋葉脈；底座朝下貼平臺，保證穩固。
四、后處理：提升顏值與質感
1. FDM 模型后處理
去支撐 / 修毛刺：用斜口鉗剪去多余支撐，美工刀修除邊緣毛刺，葉脈處用 240 目砂紙輕輕打磨（避免磨平紋理）。
上色（可選）：
底漆：白色 PLA 打印件噴一層白色水性底漆（增強顏料附著力），晾干 2 小時。
上色：用水性漆或丙烯顏料，先涂底色（紅 / 橙 / 黃），再用深色顏料（深綠 / 棕）勾勒葉脈，邊緣可加漸變（如葉尖深紅、葉柄淺黃）。
封層：噴一層啞光清漆（保護顏色，避免磨損），晾干 24 小時。
打磨拋光（可選）：想提升表面光滑度，用 400 目→800 目砂紙逐級打磨，再用 PLA 拋光液擦拭（僅適用于 PLA）。
2. 樹脂模型后處理
清洗與固化：用無水乙醇浸泡 5~8 分鐘，去除表面未固化樹脂，吹風機吹干后，放入紫外線固化箱固化 30 分鐘（增強硬度）。
修殘留：用 400 目砂紙打磨支撐殘留，葉脈處輕磨（避免破壞細節）。
上色 / 封層：樹脂表面光滑，可直接上色（步驟同 FDM）；透明樹脂可染色（用透明染料 + 酒精稀釋?zhuān)磕ㄈ~片內壁），最后噴清漆封層。
五、常見問題與解決方案
葉脈模糊（細節丟失）
原因：層厚過大、打印速度過快、葉脈凸起高度不足。
解決：FDM 降至 0.1mm 層厚，樹脂用 0.025mm 層厚；細節區域降速至 30mm/s；加深葉脈凸起至 0.5mm 以上（FDM）。
底座翹邊（立牌傾倒）
原因：熱床溫度不足、底座與平臺附著力差。
解決：FDM 熱床溫度升至 60℃，平臺涂固體膠；樹脂模型底部曝光延長 10s，增加底座與平臺接觸面積。
葉片斷裂（葉柄處開裂）
原因：葉柄過細（＜3mm）、填充率過低、材料脆性大。
解決：加粗葉柄至 3~3.5mm，填充率提升至 30%；選擇 PETG 材料（韌性好），或在葉柄處加加強筋（厚度 1mm）。
上色后顏料脫落
原因：未噴底漆、模型表面有油污、顏料未晾干。
解決：先噴底漆并晾干 4 小時，上色前用酒精清潔表面；顏料薄涂多次（每次晾干 1 小時），最后噴清漆封層。
六、創意拓展
漸變效果：用雙色 PLA 打?。ㄈ缂t色 + 黃色），或打印后用海綿蘸取兩種顏料，輕拍葉片做漸變（自然過渡）。
發光效果：底座預留小燈槽（寬度 5mm、深度 8mm），放入微型 LED 燈珠，打印透明 / 半透明葉片，夜間發光氛圍感拉滿。
個性化定制：在底座刻字（如 “2024 Autumn”“楓葉紀念”），用建模軟件導入文字模型，與底座拼接打印。
