行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 20cm*18cm*22cm
后處理: 噴油
案例介紹

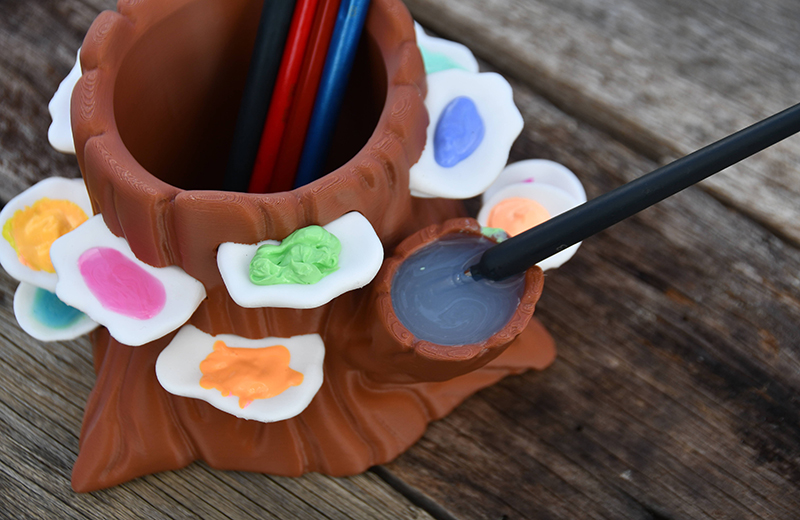

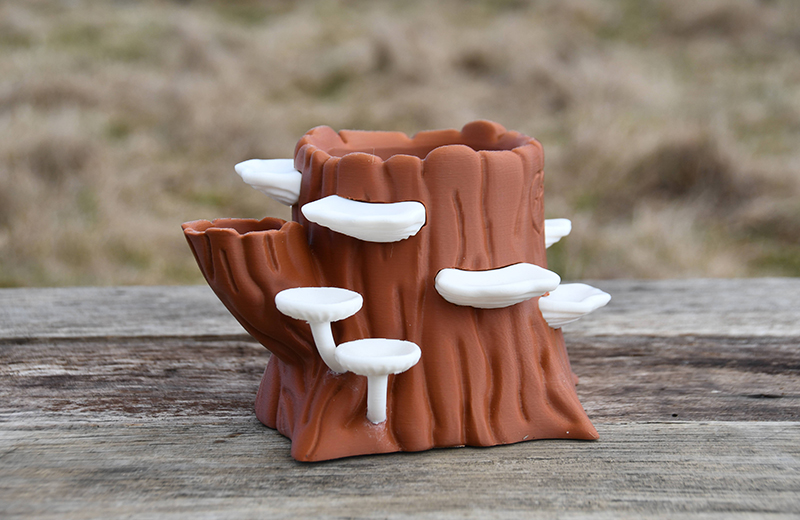

3D打印樹樁筆筒手板模型的核心是 “還原樹樁自然肌理 + 保證筆筒實用性”，需兼顧樹皮紋理、年輪細節的真實感，以及筆筒內壁光滑度、擺放穩定性，以下是從設計到成品的完整實操方案，覆蓋不同風格（寫實、卡通、簡約）的關鍵要點：
一、前期準備：模型設計與風格定位
1. 風格與細節設計（突出樹樁辨識度）
寫實風格：還原天然樹樁形態，樹皮做凹凸紋理（凸起高度 0.5~1mm，F(xiàn)DM 工藝）/0.3~0.8mm（樹脂工藝），表面帶細小裂紋、結節（直徑 1~3mm）；筆筒內壁光滑（粗糙度 Ra≤3.2μm），底部保留樹根殘留（3~5 個短小支根，高度 2~3mm，增強穩定性）；年輪按樹樁直徑設計（直徑 80~120mm 時，年輪 3~5 圈，圈間距 5~8mm，深度 0.3~0.5mm）。
卡通風格：簡化樹皮紋理（用波浪線淺槽替代凹凸紋），結節做圓潤凸起（直徑 3~5mm），顏色可設計成漸變（如棕黃→深棕）；筆筒高度 100~120mm，口徑 60~80mm，邊緣做圓角處理（R2~3mm），避免尖銳。
簡約風格：僅保留樹樁圓柱輪廓，樹皮用平行淺槽（深度 0.3mm，間距 5mm）呈現，無多余結節；一體化設計（樹樁 + 底座），高度 80~100mm，口徑 50~70mm，整體簡潔百搭。
2. 模型結構優化（避免打印缺陷）
核心結構參數：
高度：80~150mm（常規桌面筆筒尺寸），口徑 50~100mm（適配鋼筆、中性筆）。
壁厚：FDM 工藝≥2mm（避免打印塌陷），樹脂工藝≥1.5mm（保證強度）；內壁需光滑，無支撐殘留（影響使用手感）。
底座設計：直徑比口徑大 10~20mm（如口徑 60mm，底座直徑 70~80mm），厚度 5~8mm，底部可加 3~4 個防滑墊安裝槽（深度 1mm，直徑 8mm）。
細節優化：
樹皮紋理：避免密集尖銳凸起（間距≥2mm），防止打印時支撐過多、殘留難清理。
開口邊緣：做 R2~3mm 圓角，避免打印后邊緣毛刺劃傷手部。
模型修復：用 Meshlab、Cura 填補 STL 模型孔洞，刪除重復面，確保無破損（尤其內壁）。
二、材料選擇：適配風格與實用需求
PLA（聚乳酸）：
優勢：成本低、易打印、顏色豐富（棕黃、深棕、木色等樹樁色系齊全），適合所有風格，尤其卡通、簡約款。
適配場景：直接用木色 PLA 打?。馍仙虬咨?PLA 打印后上色（自由度高），性價比最高。
注意：PLA 脆，避免跌落碰撞；怕高溫（＞60℃變形），遠離陽光直射。
樹脂（光敏樹脂）：
優勢：細節還原度高（適合寫實風格的樹皮、年輪），表面光滑，可打印半透明款（做特殊光影效果）。
適配場景：寫實風格樹樁，推薦用棕色、深棕色樹脂，打印后紋理清晰，質感細膩。
注意：樹脂脆性高，底座需加厚至 8mm；需紫外線固化、清洗，操作時戴手套。
PETG：
優勢：韌性好、防摔耐磨，適合經常移動的筆筒，顏色鮮艷且不易褪色。
適配場景：卡通風格，直接用彩色 PETG 打?。ㄈ鐪\棕 + 深棕雙色），無需上色，耐用性強。
注意：打印時需封閉打印倉（防翹邊），冷卻后再取件（避免變形）。
三、打印參數設置（按工藝分類）
1. FDM 工藝（如 Creality Ender 3、Prusa i3）
核心參數（PLA 材料，寫實風格，高度 120mm，壁厚 2.5mm）：
層厚：0.15~0.2mm（兼顧細節與速度，紋理用 0.15mm 層厚）。
噴嘴溫度：200~210℃，熱床溫度：50~60℃（防止底座翹邊）。
打印速度：主體 50~60mm/s，樹皮 / 年輪細節降速至 30~40mm/s。
填充率：20~30%（保證強度且輕量化），底座填充率 50%（增強穩定性）。
特殊設置：
支撐：僅在底座、樹皮凸起處加支撐（選擇 “樹狀支撐”，易去除），支撐密度 10~15%；內壁禁止加支撐（避免殘留難清理）。
回抽：距離 4~6mm，速度 50mm/s（減少拉絲，避免污染紋理）。
外殼層數：3~4 層（增強壁厚均勻性，防止透光不均）。
2. 樹脂工藝（如 Elegoo Mars、Anycubic Photon）
核心參數（棕色樹脂，寫實風格，高度 100mm，壁厚 1.8mm）：
層厚：0.025~0.05mm（0.025mm 層厚還原紋理更清晰）。
曝光時間：基礎曝光 8~10s，底部曝光 60~70s（增強底座附著力）。
層間間隔：2~3s（避免層間粘連）。
特殊設置：
支撐：樹皮凸起、結節處加 “針尖支撐”（接觸面積≤0.5mm2），支撐密度 8~10%；內壁朝下方（避免支撐殘留）。
擺放方向：筆筒開口朝上，底座朝下貼平臺，確保內壁光滑無支撐。
四、后處理：提升質感與實用性
1. FDM 模型后處理
去支撐 / 修毛刺：用斜口鉗粗剪支撐，再用 120 目→240 目砂紙打磨殘留，重點處理內壁（確保光滑無毛刺）、開口邊緣（磨成圓角）。
上色（可選）：
底漆：噴 1 層灰色水性底漆（增強顏料附著力），晾干 2 小時。
上色：用水性漆或丙烯顏料，先涂底色（深棕），再用淺棕顏料輕刷樹皮凸起處（模擬自然光影），年輪用白色顏料勾勒（增強層次感）。
封層：噴 1~2 層啞光清漆（保護顏色，避免磨損），晾干 24 小時。
打磨拋光（可選）：想提升表面光滑度，用 400 目→800 目砂紙逐級打磨，再用 PLA 拋光液擦拭。
2. 樹脂模型后處理
清洗與固化：用無水乙醇浸泡 5~8 分鐘，去除表面未固化樹脂，吹風機冷風吹干后，放入紫外線固化箱固化 30 分鐘（增強硬度）。
修殘留：用 400 目→800 目砂紙打磨支撐殘留，內壁輕磨（避免破壞光滑度）。
上色 / 封層：樹脂表面光滑，可直接上色（步驟同 FDM）；或保持原色，僅噴清漆封層（凸顯樹脂質感）。
五、常見問題與解決方案
樹皮紋理模糊（細節丟失）：
原因：層厚過大、打印速度過快、紋理凸起高度不足。
解決：FDM 降至 0.15mm 層厚，樹脂用 0.025mm 層厚；細節區域降速至 30mm/s；加深紋理凸起至 0.5mm 以上（FDM）。
底座翹邊（擺放不穩）：
原因：熱床溫度不足、底座與平臺附著力差。
解決：FDM 熱床溫度升至 60℃，平臺涂固體膠；樹脂模型底部曝光延長 10s，增加底座與平臺接觸面積。
內壁有支撐殘留（手感粗糙）：
原因：擺放方向錯誤、支撐添加過多。
解決：調整模型擺放（內壁朝下），僅在外部紋理加支撐；殘留用美工刀輕輕刮除，再用細砂紙打磨。
打印后塌陷（壁厚過?。?/strong>：
原因：壁厚＜2mm（FDM）、填充率過低（＜20%）。
解決：加厚壁厚至 2.5mm，填充率提升至 30%；打印時開啟 “壁厚優先” 模式。
六、創意拓展
雙色 / 多色效果：用雙色 PLA 打?。ㄈ缟钭?+ 淺棕），或分區域上色（底座深棕、主體淺棕、年輪白色），層次更豐富。
功能性升級：在筆筒內壁加 1~2 個分隔槽（寬度 15~20mm，深度 50~80mm），分類放置筆、回形針等小物件；或在底座刻字（如 “2024 Work Station”“專屬筆筒”），個性化定制。
發光效果：用透明 / 半透明樹脂打印筆筒主體，底座預留小燈槽（寬度 8mm、深度 10mm），放入微型 LED 燈串，夜間發光氛圍感拉滿。
