行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 10cm*8cm*9cm
后處理: 噴油
案例介紹

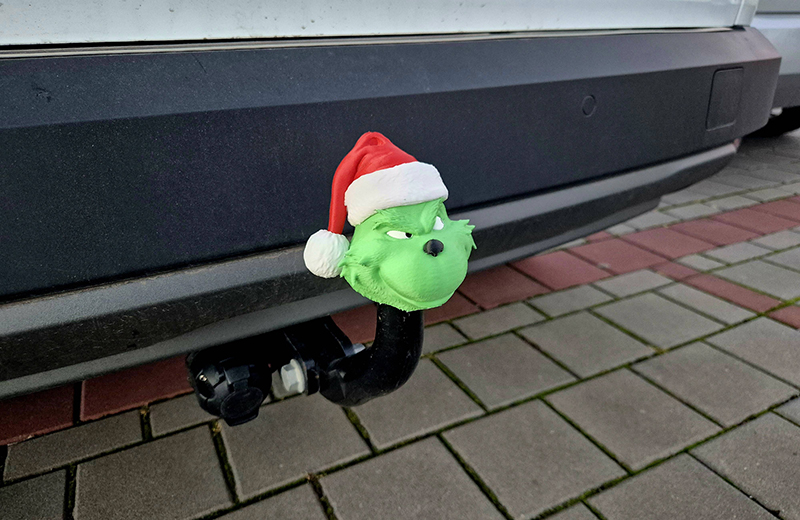

3D打印拖車鉤保護罩手板模型的核心是 “貼合原車接口 + 兼顧結構強度與安裝可行性”，需精準匹配拖車鉤尺寸（孔徑、安裝孔位），同時通過材料選擇和結構優化，模擬保護罩的防護功能與外觀質感，以下是從設計到成品的完整實操方案：
一、前期準備：模型設計與核心參數確認
1. 關鍵尺寸采集（適配原車接口）
核心尺寸：
拖車鉤適配孔徑：按原車拖車鉤規格設計（常見 φ50mm、φ60mm，公差 ±0.2mm，保證貼合不松動）。
安裝孔位：預留 2~4 個安裝孔（孔徑 φ8~φ10mm，孔位間距與原車拖車臂一致，公差 ±0.1mm），孔邊距≥5mm（避免安裝時開裂）。
整體尺寸：高度 30~50mm，外徑比孔徑大 15~20mm（如孔徑 φ50mm，外徑 φ65~70mm），保證防護范圍。
測量方式：用卡尺實測原車拖車鉤外徑、安裝孔間距；無實車可參考車型官方參數或網上公開的拖車鉤規格（如 SUV 常見 φ50mm 標準接口）。
2. 模型結構與外觀設計
結構優化（保證強度與安裝）：
壁厚：FDM 工藝≥3mm，樹脂工藝≥2.5mm（安裝孔周圍加厚至 4~5mm，增強螺絲固定強度）。
內壁設計：做 1~2mm 臺階（貼合拖車臂端面），臺階寬度≥8mm，避免安裝后晃動；內壁光滑無凸起（防止刮傷拖車鉤）。
加強筋：安裝孔之間加放射狀加強筋（厚度 2mm，寬度 5mm），提升整體剛性，避免長期使用變形。
外觀風格：
實用款：簡約圓柱型，表面做防滑紋（淺槽，深度 0.5mm，間距 8mm），方便拆裝。
越野風格：帶凸起防滑顆粒（直徑 3~5mm，高度 1mm）、棱角分明，顏色選黑色、深灰色（凸顯硬派質感）。
個性化款：表面雕刻車型 logo、文字（如 “4X4”“OFF-ROAD”），深度 0.8~1mm，增強辨識度。
3. 模型來源與修復
下載：從 Thingiverse、Printables 搜索 “trailer hitch cover”，篩選對應孔徑（如 “50mm trailer hitch cover”）的 STL 模型，優先選標注 “可安裝”“帶安裝孔” 的文件。
自制：用 SolidWorks、Fusion 360 繪制，按測量尺寸建立草圖→拉伸成型→添加安裝孔與加強筋→優化外觀紋理；新手可先用 Tinkercad 做基礎圓柱結構，再用 Blender 添加細節。
修復：用 Meshlab 填補模型孔洞，刪除重復面，確保安裝孔、內壁無破損（避免打印失?。?。
二、材料選擇：適配強度與使用場景
PLA（聚乳酸）：
優勢：成本低、易打印、顏色豐富（黑色、深灰、軍綠等越野色系齊全），適合手板驗證、展示用模型。
適配場景：僅用于外觀驗證、非承重場景，打印簡單無需復雜參數調整。
注意：PLA 脆、耐熱性差（＞60℃變形），避免戶外長期暴曬或暴力拆裝；安裝孔周圍需加厚至 5mm，防止螺絲緊固時開裂。
PETG：
優勢：韌性好、防摔耐磨、耐候性優于 PLA（可短期戶外使用），表面光滑易上色，適合功能性手板模型。
適配場景：需實際安裝測試、輕度使用的保護罩，能承受螺絲緊固力，不易斷裂。
注意：打印時需封閉打印倉（防翹邊），熱床溫度 50~60℃，冷卻后再取件（避免變形）。
樹脂（光敏樹脂）：
優勢：細節還原度高（適合帶 logo、復雜紋理的個性化款），表面光滑無需過多打磨。
適配場景：外觀展示用手板，不建議實際安裝（脆性高，螺絲緊固易開裂）。
注意：需紫外線固化、清洗，操作時戴手套；安裝孔需預留 0.3mm 余量，避免孔徑過小無法安裝。
ABS：
優勢：強度高、耐熱性好（≥90℃）、耐候性強，適合模擬量產款的功能性手板。
適配場景：需長期測試、戶外使用的保護罩，能承受復雜環境考驗。
注意：打印易翹邊，需封閉打印倉 + 熱床 80~100℃，建議搭配加熱套使用；需用 ABS 專用膠水修補瑕疵。
三、打印參數設置（按工藝分類）
1. FDM 工藝（主流選擇，PLA/PETG/ABS）
核心參數（PETG 材料，φ50mm 接口，高度 40mm）：
層厚：0.2mm（兼顧強度與速度），帶紋理 /logo 款用 0.15mm（提升細節清晰度）。
噴嘴溫度：PLA 200~210℃，PETG 220~230℃，ABS 230~250℃。
熱床溫度：PLA 50~60℃，PETG 55~65℃，ABS 80~100℃。
打印速度：主體 60~80mm/s，安裝孔、加強筋區域降速至 40~50mm/s（保證精度）。
填充率：30~40%（主體），安裝孔周圍 50%（增強強度），避免中空（易變形）。
特殊設置：
支撐：僅在安裝孔背面、紋理凸起處加支撐（選擇 “網格支撐”，密度 15%），內壁禁止加支撐（避免殘留難清理）。
回抽：距離 5~7mm，速度 60mm/s（減少拉絲，避免污染內壁）。
外殼層數：4~5 層（增強壁厚均勻性，提升剛性）。
2. 樹脂工藝（外觀展示款）
核心參數（黑色樹脂，φ50mm 接口，高度 35mm）：
層厚：0.05mm（常規細節），logo / 紋理款用 0.025mm（還原精細結構）。
曝光時間：基礎曝光 8~10s，底部曝光 60~80s（增強底座附著力）。
層間間隔：2~3s（避免層間粘連）。
特殊設置：
支撐：紋理凸起、logo 處加 “針尖支撐”（接觸面積≤0.5mm2），支撐密度 10%；安裝孔朝上（避免支撐殘留影響孔徑精度）。
擺放方向：內壁朝下貼平臺，確保內壁光滑無支撐；底座朝下，提升穩定性。
四、后處理：保證安裝可行性與質感
1. 基礎處理（核心保障安裝）
去支撐 / 修毛刺：用斜口鉗粗剪支撐，再用 120 目→240 目砂紙打磨殘留，重點處理安裝孔（用鉆頭輕輕擴孔至目標尺寸，確保螺絲能順暢穿過）、內壁（打磨光滑，避免刮傷拖車鉤）。
尺寸校準：用卡尺實測孔徑、安裝孔間距，偏差＞0.2mm 時，用砂紙打磨調整（孔徑偏小磨內圈，偏大可加薄墊片）。
瑕疵修補：表面有層紋、小凹陷時，PLA/PETG 用對應材料補土填充，ABS 用 ABS 膠水修補，晾干后打磨平整。
2. 外觀質感提升（可選）
上色：
底漆：噴 1 層灰色底漆（增強顏料附著力），晾干 2~4 小時。
上色：用水性漆或汽車噴漆（耐候性更好），選黑色、深灰等耐臟色系，薄噴 2~3 層（每層晾干 1 小時），避免流掛。
做舊 / 防護：越野風格可在邊角用細砂紙輕磨（露出底漆，模擬使用痕跡）；最后噴 1 層啞光清漆（防刮耐磨，戶外使用更持久）。
打磨拋光：想提升表面光滑度，用 400 目→800 目→1200 目砂紙逐級打磨，PLA/PETG 可配合拋光液，ABS 可做丙酮蒸汽拋光（注意通風）。
3. 安裝測試
適配性測試：將保護罩套入拖車鉤，檢查貼合度（無松動、無晃動），安裝孔與原車孔位對齊（螺絲能順利擰緊）。
強度測試：輕輕拉扯、按壓保護罩，檢查是否變形、開裂；安裝后靜置 24 小時，再次檢查尺寸穩定性（無明顯變形）。
五、常見問題與解決方案
安裝孔位不對齊（無法安裝）：
原因：模型孔位尺寸偏差、打印變形導致孔位偏移。
解決：打印前用 CAD 核對孔位間距（誤差≤0.1mm）；打印后用鉆頭擴孔（預留 0.1~0.2mm 余量），或用銼刀微調孔位。
保護罩套不進拖車鉤（孔徑偏小）：
原因：模型孔徑設計偏小、打印收縮導致尺寸縮小。
解決：設計時孔徑加大 0.2~0.3mm（補償打印收縮）；打印后用砂紙打磨內壁（均勻打磨，避免孔徑不規則）。
安裝后松動（貼合不緊）：
原因：內壁無臺階、壁厚不均導致受力變形。
解決：在模型內壁加 1~2mm 臺階（貼合拖車臂端面）；加厚壁厚至 3.5mm，安裝孔周圍加加強筋，提升貼合穩定性。
打印后開裂（尤其安裝孔周圍）：
原因：壁厚過?。ǎ?mm）、填充率過低（＜30%）、材料脆性大。
解決：加厚壁厚至 3~4mm，安裝孔周圍填充率提升至 50%；更換 PETG/ABS 材料（韌性優于 PLA / 樹脂），避免暴力緊固螺絲。
六、創意拓展
多功能設計：在保護罩頂部加掛鉤（可掛拖車繩、小工具），或內置磁鐵（吸附小零件，如螺絲、墊片）。
警示功能：用熒光色 PETG 打印，或在表面貼反光貼紙，夜間提升辨識度（適合戶外越野場景）。
模塊化設計：將保護罩拆分為 “主體 + 裝飾蓋”，裝飾蓋可更換不同顏色、紋理（如碳纖維紋理、迷彩圖案），實現個性化替換。
