行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 10cm*3cm*15cm
后處理: 噴油
案例介紹

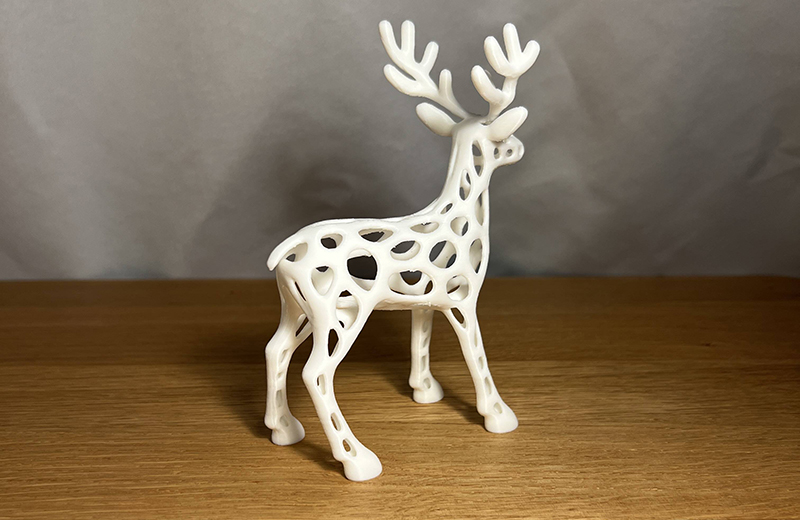

3D打印小鹿手板模型的核心是 “還原小鹿靈動形態 + 保證打印成功率”，需兼顧鹿角、四肢等細長結構的穩定性，同時通過細節設計（如毛發紋理、姿態造型）提升質感，以下是從設計到成品的完整實操方案，覆蓋不同風格（寫實、卡通、簡約）的關鍵要點：
一、前期準備：模型設計與風格定位
1. 風格與細節設計（突出小鹿辨識度）
寫實風格：比例貼合真實小鹿（身高 80~120mm，體長 100~150mm），鹿角做分叉結構（分叉 3~5 個，最小直徑≥1.5mm，F(xiàn)DM 工藝）/≥1mm（樹脂工藝），表面雕刻細膩毛發紋理（淺槽深度 0.3~0.5mm，間距 1~2mm）；四肢比例協調，蹄部圓潤（避免尖銳），可設計低頭飲水、站立眺望等自然姿態。
卡通風格：簡化比例（頭身比 1:1.5，身高 60~90mm），鹿角做圓潤凸起（無尖銳分叉），面部加大眼睛、短鼻子等萌系元素；四肢加粗（直徑≥3mm），身體飽滿，表面無復雜紋理，顏色可選淺棕、白色等柔和色系，邊緣做 R2~3mm 圓角。
簡約風格：提煉小鹿核心輪廓（身高 50~80mm），僅保留頭部、身體、鹿角的基礎形態，無多余細節；鹿角用幾何線條呈現，身體做流暢曲線，適合單色打?。ㄈ缭旧咨?，突出極簡質感。
2. 模型結構優化（避免打印缺陷）
核心結構參數：
尺寸：常規桌面擺件身高 60~120mm，過大（＞150mm）需拆分打印（如鹿角與身體分開），過?。ǎ?0mm）易導致細長結構斷裂。
壁厚 / 直徑：FDM 工藝四肢、鹿角直徑≥2mm，樹脂工藝≥1.5mm；身體壁厚 FDM≥2.5mm，樹脂≥1.8mm，避免薄脆斷裂。
支撐優化：鹿角、四肢等懸空結構（懸空高度＞5mm）需預留支撐位，優先設計成傾斜姿態（如鹿角向后傾斜 30°），減少支撐用量。
細節優化：
細長結構：鹿角、四肢根部加粗（比主體粗 30%），增強承重能力，避免打印后斷裂。
毛發紋理：寫實風格用 “淺浮雕 + 定向紋理”，避免密集交叉紋路（難清理支撐），紋理方向沿身體輪廓延伸。
模型修復：用 Meshlab、Cura 填補 STL 模型孔洞，刪除重復面，確保無破損（尤其鹿角分叉處）。
3. 模型來源
下載：從 Thingiverse、Printables 搜索 “deer figurine”“小鹿模型”，篩選標注 “可 3D 打印”“帶支撐優化” 的文件，優先選分叉結構粗實的模型（打印成功率高）。
自制：用 Blender、Tinkercad 繪制，先搭建小鹿基礎骨架（頭、身、四肢、鹿角）→ 調整姿態→ 添加表面細節；新手用 Tinkercad 做基礎形態，再用 Blender 細化鹿角和紋理。
二、材料選擇：適配風格與結構需求
PLA（聚乳酸）：
優勢：成本低、易打印、顏色豐富（淺棕、白色、米色等自然色系齊全），適合所有風格，性價比最高。
適配場景：卡通、簡約風格，或寫實風格的展示用模型，可直接用彩色 PLA 打印（免上色）。
注意：PLA 脆，細長結構（如細鹿角）需小心存放，避免碰撞；怕高溫（＞60℃變形），遠離熱源。
樹脂（光敏樹脂）：
優勢：細節還原度高（適合寫實風格的毛發、細鹿角紋理），表面光滑細膩，質感接近實體擺件。
適配場景：精致寫實款小鹿，推薦用透明、米白或淺棕樹脂，打印后紋理清晰，無需過多打磨。
注意：樹脂脆性高，四肢、鹿角需加粗設計（直徑≥1.5mm）；需紫外線固化、清洗，操作時戴手套。
PETG：
優勢：韌性好、防摔耐磨，顏色鮮艷且不易褪色，適合經常觸碰、移動的小鹿模型。
適配場景：卡通風格，尤其給兒童把玩的模型，直接用雙色 PETG 打?。ㄈ鐪\棕 + 白色），耐用性強。
注意：打印時需封閉打印倉（防翹邊），熱床溫度 55~65℃，冷卻后再取件（避免變形）。
三、打印參數設置（按工藝分類）
1. FDM 工藝（如 Creality Ender 3、Prusa i3）
核心參數（PLA 材料，卡通風格，身高 80mm，四肢直徑 3mm）：
層厚：0.15~0.2mm（兼顧細節與速度），寫實風格紋理區用 0.15mm 層厚。
噴嘴溫度：200~210℃，熱床溫度：50~60℃（防止底座翹邊）。
打印速度：主體 50~60mm/s，鹿角、四肢等細結構降速至 30~40mm/s（保證成型精度）。
填充率：主體 20~30%（網格填充），鹿角、四肢填充率 40~50%（增強強度），避免中空。
特殊設置：
支撐：僅在鹿角懸空處、四肢底部加支撐（選擇 “樹狀支撐”，密度 10~15%），支撐接觸點直徑≤0.5mm（易去除）。
回抽：距離 4~6mm，速度 50mm/s（減少拉絲，避免污染紋理）。
外殼層數：4~5 層（增強壁厚均勻性，提升結構穩定性）。
2. 樹脂工藝（如 Elegoo Mars、Anycubic Photon）
核心參數（淺棕樹脂，寫實風格，身高 100mm，鹿角直徑 1.5mm）：
層厚：0.025~0.05mm（0.025mm 層厚還原毛發紋理更清晰）。
曝光時間：基礎曝光 8~10s，底部曝光 60~70s（增強底座附著力）。
層間間隔：2~3s（避免層間粘連）。
特殊設置：
支撐：鹿角分叉、四肢懸空處加 “針尖支撐”（接觸面積≤0.3mm2），支撐密度 8~10%；模型擺放時讓鹿角、四肢朝上（減少支撐遮擋細節）。
orientations：身體側面貼平臺，確保主體成型穩定，細長結構遠離平臺（避免打印時晃動斷裂）。
四、后處理：提升質感與完整性
1. FDM 模型后處理
去支撐 / 修毛刺：用斜口鉗輕輕剪斷支撐，再用 120 目→240 目砂紙打磨殘留，重點處理鹿角、四肢根部（避免留下支撐痕跡）；尖銳邊緣用細砂紙磨圓。
上色（可選）：
底漆：白色 PLA 打印件噴一層灰色水性底漆（增強顏料附著力），晾干 2 小時。
上色：用水性漆或丙烯顏料，寫實風格按小鹿自然毛色涂色（身體淺棕、腹部白色、鹿角深棕），用細筆勾勒毛發紋理；卡通風格可做撞色設計（如身體粉色、鹿角黃色）。
封層：噴 1~2 層啞光清漆（保護顏色，避免磨損），晾干 24 小時。
拼接組裝：拆分打印的模型（如鹿角與身體分開），用 ABS 膠水或熱熔膠粘合，縫隙處用補土填充，打磨平整后上色。
2. 樹脂模型后處理
清洗與固化：用無水乙醇浸泡 5~8 分鐘，去除表面未固化樹脂，吹風機冷風吹干后，放入紫外線固化箱固化 30 分鐘（增強硬度）。
修殘留：用 400 目→800 目砂紙打磨支撐殘留，鹿角、四肢等細結構輕磨（避免斷裂）；表面有小瑕疵用樹脂補土填補。
上色 / 封層：樹脂表面光滑，可直接用油性漆精細上色，或保持原色噴清漆；透明樹脂可染色（用酒精稀釋染料，涂抹內壁），打造通透質感。
五、常見問題與解決方案
鹿角 / 四肢斷裂：結構直徑過?。ǎ?.5mm）或填充率過低（＜30%）。解決：加粗細長結構直徑至 2mm 以上，填充率提升至 40%，打印時降速至 30mm/s。
細節模糊（毛發 / 鹿角分叉）：層厚過大（＞0.2mm）或打印速度過快。解決：FDM 降至 0.15mm 層厚，樹脂用 0.025mm 層厚；細節區域降速至 30mm/s。
模型變形（身體歪斜）：熱床溫度不均或冷卻過快。解決：校準熱床水平，F(xiàn)DM 熱床溫度保持 60℃，打印后自然冷卻 30 分鐘再取件；樹脂模型固化后避免立即觸碰。
表面有拉絲 / 瑕疵：回抽參數不當或樹脂未清理干凈。解決：FDM 調整回抽距離至 5mm、速度 60mm/s；樹脂模型延長清洗時間至 10 分鐘，徹底去除殘留。
六、創意拓展
發光效果：用透明 / 半透明材料打印小鹿身體，內部預留 LED 燈槽（直徑 8mm，深度 20mm），放入微型 LED 燈串，夜間發光氛圍感拉滿。
場景搭配：打印小鹿時同步制作小場景（如草地、石頭、小樹苗），用膠水固定在底座上，打造 “森林小鹿” 擺件。
個性化定制：在小鹿身體側面雕刻姓名、日期（如 “2024 紀念”），或在底座刻字，作為節日禮物、桌面裝飾。
