行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 12cm*10cm*13cm
后處理: 噴油
案例介紹

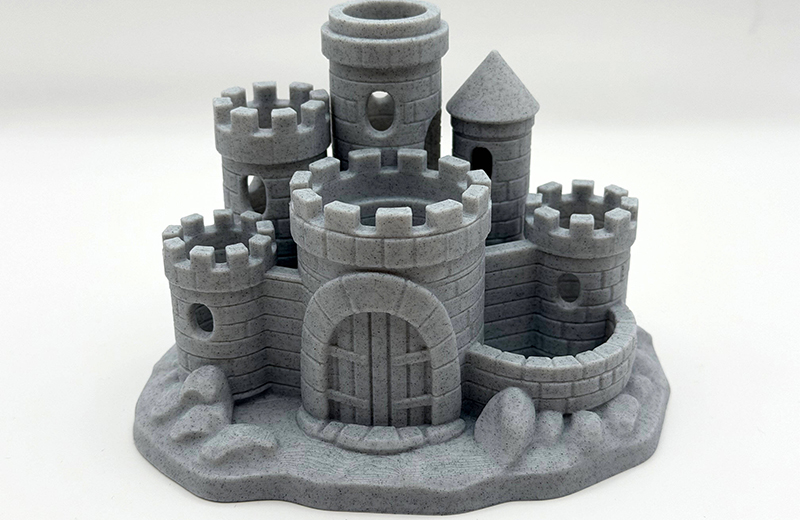

3D打印城堡造型筆筒手板模型的核心是 “兼顧城堡裝飾性 + 筆筒實用性”，需突出城堡塔樓、城墻等標志性結構，同時保證筆筒內部光滑無毛刺、開口尺寸適配筆具，以下是從設計到成品的完整實操方案，覆蓋不同風格（夢幻公主風、復古歐式風、簡約積木風）的關鍵要點：
一、前期準備：模型設計與風格定位
1. 風格與細節設計（顏值 + 實用雙在線）
夢幻公主風：整體高度 120~150mm，直徑 80~100mm，塔樓設計成圓潤尖頂（高度 20~30mm，頂部 R5~8mm），城墻做波浪形邊緣，表面雕刻蕾絲狀淺浮雕（深度 0.3~0.5mm）；筆筒內壁光滑，開口做 R3~5mm 圓角（防刮手），可搭配粉色、紫色等柔和色系，頂部點綴小旗幟、蝴蝶結等立體裝飾（直徑 5~8mm，高度 10~15mm）。
復古歐式風：高度 150~180mm，直徑 90~110mm，塔樓為方正尖頂（4 個塔樓對稱分布），城墻帶垛口（每個垛口寬 8~10mm，高 5~8mm），表面做石材紋理（淺槽間距 5~6mm，深度 0.4mm）；筆筒內部直徑≥70mm（適配多數筆具），底部加 3~4 個防滑腳墊槽（直徑 8mm，深度 2mm）。
簡約積木風：高度 100~120mm，直徑 70~80mm，用幾何方塊拼接成城堡輪廓（塔樓為正方體 + 圓錐頂），無復雜紋理，僅通過色塊區分結構；筆筒壁厚 3~4mm（FDM 工藝）/2~3mm（樹脂工藝），開口邊緣加粗（寬度 5mm），提升結構穩定性。
2. 模型結構優化（避免打印缺陷 + 保障實用）
核心結構參數：
尺寸：總高度 100~180mm，筆筒內徑≥70mm（適配鋼筆、中性筆），底部預留 1~2 個直徑 3mm 的排水孔（防止積水）。
壁厚與支撐：FDM 工藝整體壁厚≥3mm，塔樓、垛口等突出結構壁厚≥2mm；樹脂工藝壁厚≥2mm，細長結構（如旗幟）直徑≥1.5mm。
開口設計：開口直徑比內部直徑略大 2~3mm（方便取放筆具），邊緣做圓角（R3~5mm），避免尖銳刮手。
細節優化：
懸空結構：塔樓尖頂、垛口等懸空高度＞5mm 時，設計成傾斜或帶支撐位（優先內部支撐，避免外部支撐殘留）。
內部光滑：筆筒內壁盡量減少紋理，若需裝飾僅做淺浮雕（深度≤0.3mm），方便清理灰塵。
模型修復：用 Cura、Meshlab 填補 STL 模型孔洞，確保無破損，尤其底部與桌面接觸處需平整（平面度≤0.2mm）。
3. 模型來源
下載：從 Thingiverse、Printables 搜索 “castle pen holder”“城堡筆筒”，篩選標注 “可 3D 打印”“帶內部光滑結構” 的文件，優先選拆分式模型（如塔樓與主體分開，方便打印和上色）。
自制：用 Blender、Tinkercad 繪制，先搭建筆筒圓柱體（高度 + 內徑按需求）→ 外部添加城堡結構（塔樓、城墻）→ 優化細節（圓角、紋理）；新手用 Tinkercad 做基礎輪廓，再用在線紋理工具添加城堡元素。
二、材料選擇：適配風格與實用需求
PLA（聚乳酸）：
優勢：成本低、易打印、顏色豐富（公主風選馬卡龍色，歐式風選棕色、灰色），性價比最高，適合所有風格。
適配場景：批量制作、日常使用，可直接用彩色 PLA 打?。馍仙?，或白色 PLA 打印后手繪上色。
注意：PLA 脆，避免跌落碰撞；怕高溫（＞60℃變形），遠離暖氣、臺燈熱源。
樹脂（光敏樹脂）：
優勢：細節還原度高（適合歐式風的石材紋理、公主風的蕾絲浮雕），表面光滑如鏡面，質感精致。
適配場景：精致桌面擺件、禮物款筆筒，推薦用透明、珠光樹脂，打印后紋理清晰，無需過多打磨。
注意：樹脂脆性高，底部需加厚（≥3mm）；需紫外線固化、清洗，操作時戴手套。
PETG：
優勢：韌性好、防摔耐磨、顏色鮮艷，可打印半透明款（搭配內部 LED 燈），適合反復使用、經常觸碰的場景。
適配場景：兒童房裝飾、日常高頻使用，直接用雙色 PETG 打?。ㄈ绯潜ぶ黧w藍色 + 塔樓白色），耐用性強。
注意：打印時需封閉打印倉（防翹邊），熱床溫度 55~65℃，冷卻后再取件。
三、打印參數設置（按工藝分類）
1. FDM 工藝（如 Creality Ender 3、Prusa i3）
核心參數（PLA 材料，復古歐式風，高度 150mm，壁厚 3mm）：
層厚：0.15~0.2mm（兼顧細節與速度），表面紋理區用 0.15mm 層厚（還原石材紋理）。
噴嘴溫度：200~210℃，熱床溫度：50~60℃（防止底座翹邊）。
打印速度：主體 50~60mm/s，塔樓、垛口等細節區降速至 30~40mm/s。
填充率：主體 20~30%（網格填充），塔樓、底部支撐區填充率 40~50%（增強強度）。
特殊設置：
支撐：僅在內部懸空處加支撐（選擇 “樹狀支撐”，密度 10~15%），外部結構盡量避免支撐（防止殘留難清理）。
回抽：距離 4~6mm，速度 50mm/s（減少拉絲，避免污染表面紋理）。
外殼層數：4~5 層（增強壁厚均勻性，避免透光不均）。
2. 樹脂工藝（如 Elegoo Mars、Anycubic Photon）
核心參數（珠光樹脂，夢幻公主風，高度 120mm，壁厚 2.5mm）：
層厚：0.025~0.05mm（0.025mm 層厚還原蕾絲紋理更清晰）。
曝光時間：基礎曝光 8~10s，底部曝光 60~70s（增強底座附著力）。
層間間隔：2~3s（避免層間粘連）。
特殊設置：
支撐：塔樓尖頂、旗幟等突出結構加 “針尖支撐”（接觸面積≤0.5mm2），支撐密度 8~10%；模型擺放時讓開口朝上（避免支撐遮擋內部）。
擺放方向：主體側面貼平臺，確保底部平整，突出結構遠離平臺（避免打印時晃動）。
四、后處理：提升質感與實用性
1. FDM 模型后處理
去支撐 / 修毛刺：用斜口鉗粗剪支撐，再用 120 目→240 目砂紙打磨殘留，重點處理開口邊緣、塔樓表面（確保光滑無毛刺）；底部用砂紙磨平（保證放置平穩）。
上色（可選）：
底漆：白色 PLA 打印件噴一層灰色水性底漆（增強顏料附著力），晾干 2 小時。
上色：用水性漆或丙烯顏料，公主風按馬卡龍色系涂色（主體粉色 + 塔樓白色），歐式風用棕色、灰色模擬石材質感，用細筆勾勒紋理；積木風做撞色設計（如藍色 + 黃色）。
封層：噴 1~2 層啞光 / 亮光清漆（保護顏色，避免磨損），晾干 24 小時。
組裝：拆分打印的模型（如塔樓與主體分開），用 ABS 膠水或熱熔膠粘合，縫隙處用補土填充，打磨平整后上色。
2. 樹脂模型后處理
清洗與固化：用無水乙醇浸泡 5~8 分鐘，去除表面未固化樹脂，吹風機冷風吹干后，放入紫外線固化箱固化 30 分鐘（增強硬度）。
修殘留：用 400 目→800 目砂紙打磨支撐殘留，開口邊緣輕磨（確保光滑）；表面小瑕疵用樹脂補土填補。
上色 / 封層：樹脂表面光滑，可直接用油性漆精細上色，或保持珠光 / 透明原色噴清漆；透明樹脂可在內部涂抹熒光顏料，打造夜間發光效果。
五、常見問題與解決方案
筆筒底部不平整（搖晃）：打印時底部未貼緊平臺或熱床不平。解決：校準熱床水平，底部加 2~3 層裙邊，打印后用砂紙打磨底部（確保接觸桌面無晃動）。
細節模糊（紋理 / 垛口）：層厚過大（＞0.2mm）或打印速度過快。解決：FDM 降至 0.15mm 層厚，樹脂用 0.025mm 層厚；細節區降速至 30mm/s。
結構斷裂（塔樓 / 旗幟）：壁厚 / 直徑過小（＜2mm）或填充率過低（＜30%）。解決：加粗結構至 2.5mm 以上，填充率提升至 40%，打印時降速至 30mm/s。
內部有拉絲 / 毛刺（影響放筆）：回抽參數不當或支撐殘留。解決：FDM 調整回抽距離至 5mm、速度 60mm/s；內部支撐選擇 “易去除” 類型，清理后用細砂紙輕磨內壁。
六、創意拓展
發光效果：用透明 / 半透明材料打印城堡主體，內部預留 LED 燈槽（直徑 10mm，深度 30mm），放入微型 LED 燈串，夜間發光氛圍感拉滿，既是筆筒也是小夜燈。
多功能設計：在城堡城墻處添加小抽屜（寬度 30mm，深度 20mm），用于存放回形針、橡皮等小文具；或在底部設計可拆卸托盤，方便清理內部灰塵。
個性化定制：在城堡表面雕刻姓名、日期（如 “2025 專屬筆筒”），或在筆筒內壁打印專屬圖案（如卡通形象、座右銘），作為節日禮物或自用紀念。
