行業/分類：照明手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 8cm*5cm*10cm
后處理: 噴油
案例介紹

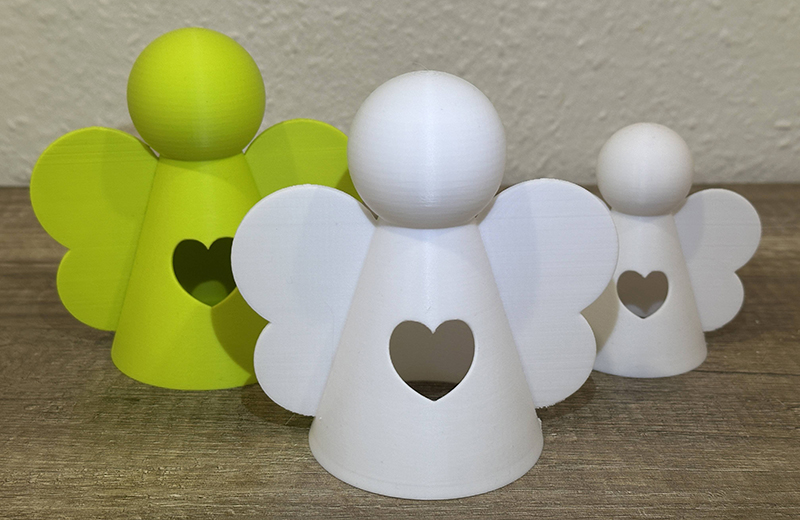

3D打印LED小夜燈手板模型的核心是 “透光性 + 結構適配 + 安全實用”，需兼顧外殼造型美觀、內部燈槽精準、透光均勻，同時保證電路安裝便捷、使用安全，以下是從設計到成品的完整實操方案，覆蓋不同風格（簡約 ins 風、夢幻星空風、卡通動物風）的關鍵要點：
一、前期準備：模型設計與風格定位
1. 風格與結構設計（顏值 + 實用雙達標）
簡約 ins 風：整體高度 120~150mm，主體為圓柱形 / 長方體（直徑 60~80mm / 邊長 50~70mm），外殼做磨砂透光設計（壁厚 2~3mm），頂部或側面留 LED 安裝口（直徑 15~20mm）；底部加防滑腳墊槽（4 個，直徑 8mm、深度 2mm），可設計隱藏式開關槽（寬度 10mm、深度 5mm），顏色選白色、米白或淺灰色。
夢幻星空風：主體為球形 / 半球形（直徑 80~100mm），外殼壁厚 2.5~3mm，表面雕刻密集小孔（直徑 0.5~1mm，間距 3~5mm）模擬星空；內部預留 LED 燈座槽（直徑 20mm、深度 10mm），適配 5V 微型 LED 燈串；底部設計平底支撐（直徑 40mm），確保放置平穩，優先用透明 / 半透明材料打印。
卡通動物風：造型為兔子、小熊等萌系動物（高度 100~130mm），身體內部掏空做燈腔（內徑≥50mm），頭部 / 背部留透光區域（壁厚 1.5~2mm，用半透明材料）；四肢加粗（直徑≥5mm）保證穩定性，底部開電池倉口（尺寸適配 CR2032 紐扣電池或 5V 充電模塊），開關嵌入動物腹部（隱藏式設計）。
2. 核心結構優化（適配 LED 與 3D 打印特性）
尺寸與壁厚：
整體高度 100~150mm（桌面擺放適配），過大（＞200mm）需拆分打印（如燈罩與底座分開），過小（＜80mm）易導致內部燈槽空間不足。
壁厚：透光外殼 FDM 工藝 2~3mm，樹脂工藝 1.5~2.5mm；非透光結構（底座、電池倉）壁厚 3~4mm，確保結構強度。
LED 適配設計：
燈槽預留：根據 LED 類型設計（燈串留直徑 15~20mm 空腔，燈珠留直徑 5~8mm 卡槽），燈槽深度≥10mm，確保 LED 固定牢固。
電路避讓：內部預留電線通道（寬度 3~5mm、深度 2~3mm），避免電線擠壓變形；電池倉需留開蓋 / 拆卸結構（如卡扣式、螺紋式），方便更換電池。
透光優化：
透光面做磨砂處理（模型表面添加 0.1~0.2mm 淺紋理），避免光線直射刺眼，讓光線更均勻柔和。
避免密集尖銳結構，透光區域邊緣做 R1~2mm 圓角，防止打印時開裂。
3. 模型來源
下載：從 Thingiverse、Printables 搜索 “LED night light”“小夜燈模型”，篩選標注 “可 3D 打印”“帶燈槽設計” 的文件，優先選拆分式（燈罩與底座分離）、預留開關位的模型。
自制：用 Blender、Tinkercad 繪制，先搭建外殼輪廓→ 內部掏空設計燈腔與燈槽→ 添加底部支撐與開關 / 電池倉；新手用 Tinkercad 做基礎結構，再用 Blender 細化透光紋理。
二、材料選擇：適配透光與結構需求
PLA（聚乳酸）- 性價比首選：
優勢：成本低、易打印、顏色豐富（白色、透明、磨砂色齊全），適合所有風格，可直接用彩色 / 透光 PLA 打?。馍仙?。
適配場景：簡約 ins 風、卡通動物風，尤其適合新手入門，透光 PLA 可滿足基礎柔光需求。
注意：PLA 脆，避免跌落碰撞；透光性中等，若需高透光可選擇 “透明 PLA”，打印后打磨拋光提升透光率。
樹脂（光敏樹脂）- 高透光 + 細節黨首選：
優勢：透光性極佳（接近玻璃），表面光滑細膩，適合夢幻星空風的小孔紋理、卡通風的精細造型，無需打磨即可實現均勻透光。
適配場景：精致款小夜燈（如星空燈、迷你卡通燈），推薦用透明 / 半透明樹脂，搭配彩色 LED 燈串效果更佳。
注意：樹脂脆性高，底部需加厚（≥3mm）；需紫外線固化、清洗，操作時戴手套，避免皮膚接觸。
PETG – 耐用性首選：
優勢：韌性好、防摔耐磨、透光性優于 PLA，顏色鮮艷且不易褪色，適合經常觸碰、移動的小夜燈（如兒童房使用）。
適配場景：卡通動物風、簡約風，可打印雙色款（如底座灰色 + 燈罩白色），耐用性強。
注意：打印時需封閉打印倉（防翹邊），熱床溫度 55~65℃，冷卻后再取件（避免變形）。
三、打印參數設置（按工藝分類）
1. FDM 工藝（如 Creality Ender 3、Prusa i3）
核心參數（透明 PLA，簡約 ins 風，高度 140mm，壁厚 2.5mm）：
層厚：0.15~0.2mm（兼顧透光性與打印速度），透光面用 0.15mm 層厚（減少層紋，提升透光均勻度）。
噴嘴溫度：205~215℃，熱床溫度：50~60℃（防止底座翹邊）。
打印速度：主體 50~60mm/s，透光面 / 細節區降速至 30~40mm/s（保證表面光滑）。
填充率：主體 15~20%（網格填充），底座 / 支撐區 30~40%（增強穩定性），透光部分填充率≤20%（避免影響透光）。
特殊設置：
支撐：僅在內部燈槽、電池倉等懸空處加支撐（選擇 “樹狀支撐”，密度 10~15%），透光面避免外部支撐（防止殘留難清理）。
回抽：距離 4~6mm，速度 50~60mm/s（減少拉絲，避免污染透光面）。
外殼層數：4~5 層（保證壁厚均勻，避免透光不均）。
2. 樹脂工藝（如 Elegoo Mars、Anycubic Photon）
核心參數（透明樹脂，夢幻星空風，直徑 90mm，壁厚 2.5mm）：
層厚：0.025~0.05mm（0.025mm 層厚還原星空小孔更清晰，透光更均勻）。
曝光時間：基礎曝光 8~10s，底部曝光 60~70s（增強底座附著力）。
層間間隔：2~3s（避免層間粘連）。
特殊設置：
支撐：星空小孔、燈槽等細節處加 “針尖支撐”（接觸面積≤0.3mm2），支撐密度 8~10%；模型擺放時讓透光面朝上（避免支撐遮擋）。
擺放方向：主體側面貼平臺，確保底部平整，透光面遠離平臺（減少層紋影響）。
四、后處理與 LED 組裝（關鍵步驟）
1. 模型后處理
FDM 模型：
去支撐 / 修毛刺：用斜口鉗粗剪支撐，再用 120 目→240 目→400 目砂紙依次打磨殘留，重點處理透光面（打磨至表面光滑無劃痕）；底部用砂紙磨平（保證放置平穩）。
透光優化：透明 PLA 模型可涂抹少量光油（或用牙膏打磨），提升透光率；也可噴一層磨砂清漆，讓光線更柔和。
樹脂模型：
清洗與固化：用無水乙醇浸泡 5~8 分鐘，去除表面未固化樹脂，吹風機冷風吹干后，放入紫外線固化箱固化 30 分鐘（增強硬度）。
修殘留：用 400 目→800 目砂紙輕磨支撐殘留，透光面無需過度打磨（樹脂本身光滑）；表面小瑕疵用樹脂補土填補。
2. LED 組裝（安全第一）
材料準備：5V 微型 LED 燈串（或 LED 燈珠）、CR2032 紐扣電池（或 5V 充電模塊）、小型開關、絕緣膠帶、熱熔膠。
組裝步驟：
測試電路：先將 LED 燈串、電池、開關串聯，確認燈光正常點亮（避免組裝后發現故障）。
固定 LED：用熱熔膠將 LED 燈串 / 燈珠固定在預留燈槽內，確保光線朝向透光面，電線嵌入預留通道。
安裝電池與開關：將電池放入電池倉，開關嵌入開關槽，用絕緣膠帶包裹電線接頭（防止短路）；蓋緊電池倉蓋（卡扣或螺絲固定）。
最終測試：點亮小夜燈，檢查光線是否均勻、開關是否靈敏、放置是否平穩，有問題及時調整。
五、常見問題與解決方案
透光不均 / 有陰影：透光面有劃痕 / 層紋嚴重→ FDM 模型用 400 目砂紙打磨后噴磨砂清漆；樹脂模型延長固化時間，確保表面光滑。
LED 安裝不牢固 / 晃動：燈槽尺寸過大→ 用熱熔膠填充燈槽縫隙，或在燈槽內貼一層薄海綿（增加摩擦力）。
模型開裂 / 斷裂：壁厚過薄（＜2mm）或填充率過低→ 加粗壁厚至 2.5mm 以上，填充率提升至 30%，打印時降速至 30mm/s。
電路短路：電線接頭未絕緣 / 擠壓→ 用絕緣膠帶包裹所有接頭，確保電線嵌入預留通道，不被外殼擠壓。
光線刺眼：透光面未做磨砂處理→ 用砂紙輕磨透光面，或噴一層啞光清漆，降低光線直射強度。
六、創意拓展
多彩漸變效果：選用 RGB 彩色 LED 燈串，搭配遙控模塊，實現紅、藍、綠等多色漸變，適配夢幻星空風、卡通風。
造型互動設計：設計可拆卸燈罩（如旋轉卡扣式），可更換不同圖案的燈罩（如星空、花朵、卡通圖案），實現一物多用。
個性化定制：在燈座底部雕刻姓名、日期（如 “2025 專屬小夜燈”），或在透光面打印專屬圖案（如照片、文字），作為節日禮物或自用紀念。
感應功能升級：加裝人體感應模塊（適配 5V 電路），實現 “人來燈亮、人走燈滅”，提升實用性，適合臥室、走廊使用。
