行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 30cm*30cm*35cm
后處理: 噴油
案例介紹

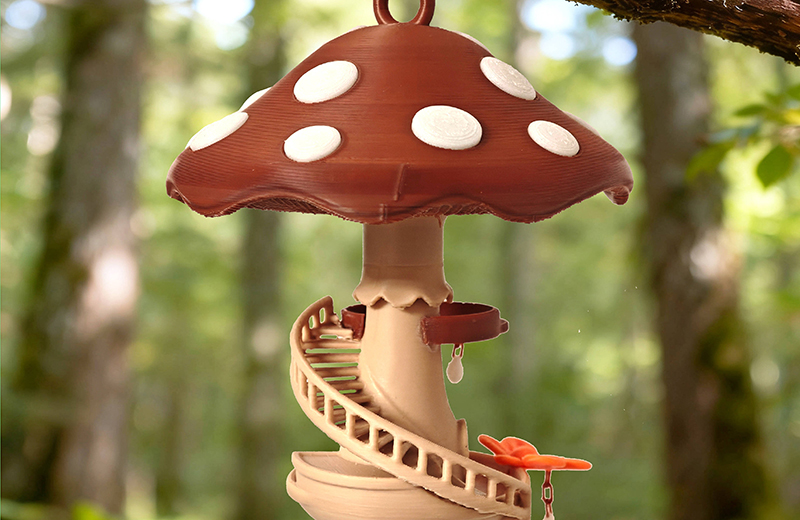

3D打印林間喂食器手板模型的核心是 “結構穩固防脫落 + 喂食便捷防浪費 + 適配 3D 打印特性”，需兼顧動物取食便利性、戶外環境耐用性，同時保證打印成功率，以下是從設計到成品的完整實操方案，覆蓋不同適配對象（鳥類、松鼠、小型獸類）的關鍵要點：
一、前期準備：模型設計與功能定位
1. 風格與功能設計（適配動物 + 實用優先）
鳥類專用款：整體高度 200~250mm，主體為鏤空長方體（長 150mm× 寬 100mm× 高 180mm），正面做網格狀喂食口（孔徑 10~12mm，間距 8mm），避免種子掉落；頂部設計防雨棚（延伸出主體 20mm，傾斜 15°），防止雨水淋濕飼料；背部預留掛鉤 / 綁帶孔（直徑 8~10mm），方便固定在樹干上；內部做分層隔板（高度 50mm），存放不同種子，底部開直徑 3mm 排水孔（防積水發霉）。
松鼠專用款：造型為木質紋理長方體（長 120mm× 寬 80mm× 高 150mm），側面開圓形取食口（直徑 50mm，距離底部 30mm），內部空間適配堅果、干果；頂部做翻蓋式設計（帶卡扣，方便添加食物），底部加厚（壁厚 5mm）并加防滑凸起（高度 3mm），可放置在樹枝或地面；邊緣做圓潤處理（R3mm），避免劃傷松鼠。
通用款（小型獸類 + 鳥類）：主體為雙層結構（總高 220mm），上層為鳥類喂食區（網格孔 + 防雨棚），下層為獸類取食區（開放式托盤，長 140mm× 寬 90mm）；背部設計可調節綁帶（寬度 20mm），適配不同粗細樹干（直徑 50~150mm）；托盤底部做傾斜設計（坡度 5°），方便食物集中，邊緣加 5mm 高擋邊（防掉落）。
2. 核心結構優化（防脫落 + 易打?。?/h4>
尺寸與壁厚：
整體尺寸：高度 150~250mm（便于放置 / 懸掛），過大（＞300mm）需拆分打?。ㄈ绶烙昱锱c主體分開），過?。ǎ?50mm）容量不足。
壁厚：FDM 工藝主體壁厚 3~4mm，支撐結構（掛鉤、綁帶孔）壁厚 4~5mm；樹脂工藝壁厚 2.5~3.5mm，避免薄脆斷裂。
穩固性設計：
懸掛式：掛鉤做 “U 形 + 加固肋” 結構（寬度 15mm，厚度 5mm），掛鉤內徑≥20mm（適配樹枝 / 鐵絲），根部加三角形加強筋（高度 8mm）。
放置式：底部做 3~4 個防滑腳墊（直徑 10mm，高度 3mm），或設計貼合樹干的弧形背部（弧度 R50~150mm），增加接觸面積。
打印適配優化：
鏤空結構：網格孔、取食口等鏤空處避免懸空高度＞8mm，如需懸空需預留內部支撐位（優先可溶解支撐或易去除支撐）。
防雨棚：采用傾斜設計（15°~20°），避免水平頂面積水；邊緣做下折邊（寬度 5mm），增強防雨效果。
內部光滑：飼料接觸區域盡量減少紋理，避免食物殘留，方便清理。
3. 模型來源
下載：從 Thingiverse、Printables 搜索 “bird feeder”“squirrel feeder”“林間喂食器”，篩選標注 “可 3D 打印”“防脫落”“易添加飼料” 的文件，優先選拆分式（主體與防雨棚 / 翻蓋分開）模型。
自制：用 Blender、Tinkercad 繪制，先搭建主體框架→ 設計取食口、儲物區→ 添加掛鉤 / 防滑結構→ 優化防雨、排水細節；新手用 Tinkercad 做基礎結構，再用 Blender 添加木質紋理、加強筋。
二、材料選擇：適配戶外與耐用需求
PLA（聚乳酸）- 性價比首選：
優勢：成本低、易打印、顏色豐富（原木色、綠色等自然色系齊全），適合新手入門，打印成功率高。
適配場景：室內陽臺、短期戶外使用（避免長期暴曬雨淋），可選擇抗 UV PLA（提升耐候性）。
注意：PLA 韌性一般，戶外使用需噴防水清漆；怕高溫（＞60℃變形），避免暴曬；易被動物啃咬，可在表面涂防啃咬涂層。
PETG – 戶外耐用首選：
優勢：韌性好、防摔耐磨、防水耐候性優于 PLA，可直接用于戶外（-20℃~80℃使用穩定），顏色鮮艷且不易褪色。
適配場景：長期戶外使用（林間、花園），尤其松鼠等有啃咬行為的動物，PETG 耐磨性更強，使用壽命更長。
注意：打印時需封閉打印倉（防翹邊），熱床溫度 55~65℃，冷卻后再取件；表面可噴啞光清漆，提升耐候性和美觀度。
ASA（丙烯腈 – 苯乙烯 – 丙烯酸酯）- 高端耐候首選：
優勢：耐候性極佳（抗 UV、防水、耐高低溫），適合長期戶外暴露場景，韌性和硬度均衡，不易變形開裂。
適配場景：野外林間長期使用（如公園、自然保護區），無需額外防護即可抵御風雨日曬。
注意：打印溫度較高（噴嘴 230~250℃），需加熱打印倉（50~60℃）；成本高于 PLA 和 PETG，適合對耐用性要求高的場景。
三、打印參數設置（按工藝與材料分類）
1. FDM 工藝（PLA 材料，鳥類專用款，高度 220mm）
核心參數：
層厚：0.2mm（兼顧效率與結構強度），防雨棚、掛鉤等關鍵結構用 0.15mm 層厚。
噴嘴溫度：205~215℃，熱床溫度：50~60℃（防止底座翹邊）。
打印速度：主體 50~60mm/s，掛鉤、加強筋等受力結構降速至 30~40mm/s。
填充率：主體 30~40%（網格填充），掛鉤、底部支撐區 50%（增強承重），鏤空網格區 20%（保證透氣）。
特殊設置：
支撐：僅在內部儲物區、防雨棚懸空處加支撐（選擇 “樹狀支撐”，密度 15%），取食口、網格孔避免支撐（防止殘留難清理）。
回抽：距離 5~6mm，速度 60mm/s（減少拉絲，避免堵塞網格孔）。
外殼層數：5~6 層（增強壁厚均勻性和防水性）。
2. FDM 工藝（PETG 材料，通用款，高度 200mm）
核心參數：
層厚：0.2mm，關鍵結構（綁帶孔、加強筋）0.15mm。
噴嘴溫度：230~240℃，熱床溫度：60~65℃（PETG 粘附性強，避免翹邊）。
打印速度：主體 45~55mm/s，受力結構降速至 30~40mm/s。
填充率：主體 35~45%，掛鉤 / 底部 50%，鏤空區 25%。
特殊設置：
支撐：選擇 “易去除支撐”，密度 12~15%，支撐接觸點直徑≤0.6mm（方便清理）。
冷卻：開啟風扇（風速 50~70%），避免層間粘連；封閉打印倉，提升表面質量。
四、后處理與組裝（提升耐用性與實用性）
1. 模型后處理
去支撐 / 修毛刺：用斜口鉗粗剪支撐，再用 120 目→240 目砂紙打磨殘留，重點處理取食口、掛鉤邊緣（確保光滑無毛刺，避免劃傷動物）；底部用砂紙磨平（保證放置平穩）。
防水處理：PLA/PETG 模型可噴 2~3 層戶外專用防水清漆（如丙烯酸清漆），晾干 24 小時，增強戶外耐水性；接縫處用硅膠密封（如拆分打印的防雨棚與主體），防止雨水滲入儲物區。
防啃咬處理：在模型表面涂抹動物防啃咬噴劑（如苦味劑），尤其松鼠專用款，減少啃咬損壞；或在易啃咬部位（取食口邊緣）包裹金屬網（孔徑 5mm），用熱熔膠固定。
2. 組裝與配件安裝
配件準備：掛鉤（金屬材質更穩固）、綁帶（尼龍材質防水耐磨）、防滑腳墊（橡膠材質）、金屬網（防啃咬 / 防大型動物入侵）。
組裝步驟：
固定掛鉤 / 綁帶：用螺絲將金屬掛鉤固定在模型預留孔位（或穿過綁帶孔系在樹干上），確保安裝牢固（承重≥5kg，防止掉落）。
安裝防滑腳墊：在底部預留槽內粘貼橡膠腳墊，提升放置穩定性，避免滑動。
加裝防護配件：松鼠專用款可在取食口外側加裝金屬網（孔徑 10mm），防止松鼠啃咬邊框；通用款可在儲物區加活動隔板，方便分類放置飼料。
測試使用：添加少量飼料，放置在目標位置（樹干、樹枝、地面），觀察動物取食是否便捷，檢查結構是否穩固，有問題及時調整。
五、常見問題與解決方案
結構斷裂 / 脫落：壁厚過?。ǎ?mm）或填充率過低（＜30%）→ 加粗壁厚至 3.5mm 以上，填充率提升至 40%，受力結構加加強筋。
飼料掉落嚴重：取食口過大（＞15mm）或無擋邊→ 縮小取食口至 10~12mm，在取食口邊緣加 5mm 高擋邊，內部做傾斜底板（引導飼料集中）。
雨水滲入 / 飼料發霉：無防雨棚或排水孔堵塞→ 加裝傾斜防雨棚，清理排水孔（確保通暢），儲物區做防水處理（噴清漆 + 密封接縫）。
打印后表面粗糙 / 拉絲：回抽參數不當或冷卻不足→ 調整回抽距離至 5mm、速度 60mm/s，開啟風扇冷卻（PETG 風速 50%），打印前清理噴嘴。
動物不敢靠近：顏色過于鮮艷或造型突?！?選擇原木色、綠色等自然色系，簡化造型，避免尖銳結構，放置在隱蔽的林間位置。
六、創意拓展
自動補料設計：在儲物區頂部設計可拆換的儲料倉（容量 500~1000ml），底部開可控出料口（孔徑 3~5mm），實現自動補料，減少人工添加頻率。
多功能組合：集成飲水槽（底部預留水槽，加防水涂層），實現 “喂食 + 飲水” 一體，適配更多動物需求；或在側面加裝小型鳥巢，打造 “棲息 + 喂食” 生態組合。
個性化定制：在模型表面雕刻專屬標識，或打印當?shù)爻Ｒ妱游锏目ㄍ▓D案，增加趣味性；也可設計可拼接結構，方便擴展儲物容量。
環保材質升級：使用可降解 PLA 材料，搭配天然植物纖維填充，減少環境負擔；或回收塑料顆粒自制打印材料，踐行環保理念。
