行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 9cm*9cm*15cm
后處理: 噴油
案例介紹

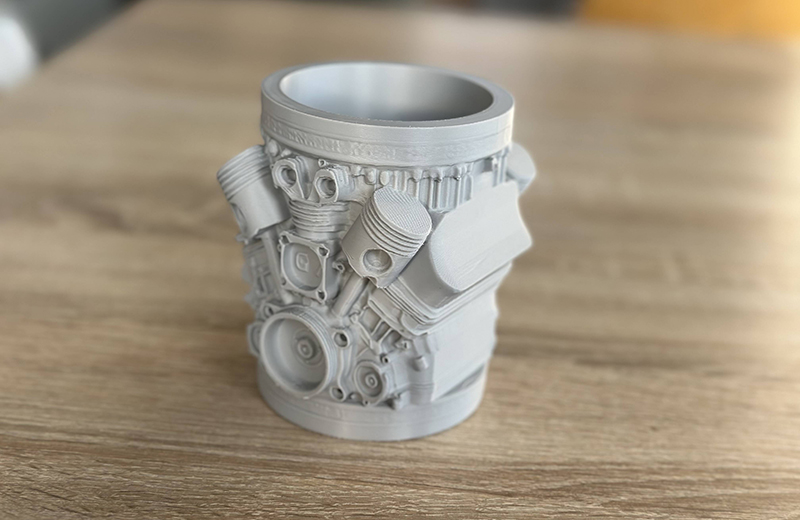

3D打印發動機造型筆筒手板模型的核心是 “還原發動機機械細節 + 保證筆筒實用功能”，需突出氣缸、曲軸、齒輪等標志性結構，同時確保內部空腔適配筆具、整體擺放穩固，以下是從設計到成品的完整實操方案，覆蓋不同風格（復古機械風、簡約科技風、迷你仿真風）的關鍵要點：
一、前期準備：模型設計與風格定位
1. 風格與結構設計（機械感 + 實用性雙在線）
復古機械風：按 V6 發動機 1:8 比例縮放，總高度 150~180mm，主體保留 6 個氣缸（直徑 25~30mm，高度 50~60mm），氣缸外壁雕刻散熱紋（間距 3mm，深度 0.5mm）；頂部設計火花塞造型裝飾（直徑 5mm，高度 15mm），底部整合筆筒空腔（內徑 70~80mm，深度 100mm），適配中性筆、鋼筆；整體采用深灰色、古銅色，模擬金屬氧化質感。
簡約科技風：提煉發動機核心輪廓，簡化冗余細節，總高度 120~150mm，主體為圓柱形氣缸組（3~4 個氣缸，直徑 20mm），表面做啞光磨砂處理；筆筒空腔貫穿主體（內徑 65mm），底部加防滑腳墊（4 個，直徑 8mm）；用黑色 + 銀色撞色設計，氣缸頂部用亮色點綴，凸顯科技感。
迷你仿真風：按 V8 發動機 1:10 比例縮放，總高度 100~120mm，精準還原曲軸箱、凸輪軸、齒輪等結構（齒輪模數 0.8~1，齒數 15~20）；筆筒空腔隱藏在曲軸箱內部（內徑 50mm，深度 80mm），通過側面開口取放筆具（開口寬度 40mm）；細節處用紅色、藍色區分油管、線路，增強仿真度。
2. 核心結構優化（適配 3D 打印 + 實用需求）
尺寸與壁厚：
總高度 100~180mm（桌面擺放適配），氣缸、齒輪等突出結構需拆分打?。ㄈ鐨飧着c主體分開），避免懸空過高導致打印失敗。
壁厚：主體壁厚 3~4mm（FDM 工藝）/2.5~3mm（樹脂工藝），氣缸、齒輪等受力裝飾件壁厚 2~3mm，筆筒內壁光滑無凸起（避免刮傷筆具）。
筆筒功能適配：
空腔設計：筆筒內徑≥50mm（迷你款）~80mm（常規款），深度≥80mm（確保容納 15cm 以上筆具），底部預留 2~3 個直徑 3mm 排水孔（防止積水）。
取放便捷：開口直徑比內部直徑略大 2mm，邊緣做 R2~3mm 圓角（防刮手），迷你款側面開口需做傾斜導向（角度 15°），方便取筆。
打印適配優化：
懸空結構：齒輪、火花塞等懸空高度＞5mm 的部位，設計內部支撐（優先樹狀支撐，易去除），避免打印坍塌。
細節處理：散熱紋、齒輪齒等精細結構，最小尺寸≥0.8mm（FDM 工藝）/0.5mm（樹脂工藝），確保打印清晰。
3. 模型來源
下載：從 Thingiverse、Printables 搜索 “engine pen holder”“發動機筆筒”，篩選標注 “可3D打印”“帶筆筒空腔” 的文件，優先選拆分式模型（氣缸、底座分開打印，便于上色組裝）。
自制：用 Blender、Fusion 360 繪制，先搭建發動機基礎輪廓→ 內部掏空設計筆筒空腔→ 添加氣缸、齒輪等細節；新手用 Tinkercad 搭建基礎結構，再用 Blender 細化機械紋理。
二、材料選擇：適配機械質感與耐用性
PLA（聚乳酸）- 性價比首選：
優勢：成本低、易打印、顏色豐富（深灰、黑色、銀色齊全），適合復古風、簡約風，可直接用金屬色 PLA 打?。M金屬質感）。
適配場景：日常使用、批量制作，打印成功率高，新手友好。
注意：PLA 韌性一般，避免跌落碰撞；表面可噴金屬漆提升機械感，增強耐磨性。
PETG – 耐用性首選：
優勢：韌性好、防摔耐磨、表面光滑，適合經常觸碰、移動的場景，顏色鮮艷且不易褪色。
適配場景：迷你仿真風、高頻使用的筆筒，可打印雙色款（如黑色主體 + 銀色氣缸），耐用性優于 PLA。
注意：打印時需封閉打印倉（防翹邊），熱床溫度 55~65℃，冷卻后再取件。
樹脂（光敏樹脂）- 細節黨首選：
優勢：細節還原度極高，表面光滑細膩，適合迷你仿真風的齒輪、散熱紋等精細結構，無需打磨即可呈現清晰細節。
適配場景：精致收藏款、禮物款筆筒，推薦用灰色、黑色樹脂，搭配金屬漆點綴，機械質感拉滿。
注意：樹脂脆性高，底部需加厚（≥4mm）；需紫外線固化、清洗，操作時戴手套。
三、打印參數設置（按工藝分類）
1. FDM 工藝（PLA 材料，復古機械風，高度 160mm）
核心參數：
層厚：0.2mm（兼顧效率與細節），齒輪、散熱紋等精細部位用 0.15mm 層厚。
噴嘴溫度：205~215℃，熱床溫度：50~60℃（防止底座翹邊）。
打印速度：主體 50~60mm/s，氣缸、齒輪等細節區降速至 30~40mm/s。
填充率：主體 30~40%（網格填充），底部、氣缸支撐區 50%（增強穩定性），裝飾件 25~30%。
特殊設置：
支撐：僅在齒輪、火花塞等懸空部位加樹狀支撐（密度 15%），筆筒內部避免支撐（防止殘留難清理）。
回抽：距離 5~6mm，速度 60mm/s（減少拉絲，避免污染細節）。
外殼層數：5~6 層（增強壁厚均勻性，避免透光）。
2. 樹脂工藝（迷你仿真風，高度 110mm）
核心參數：
層厚：0.05mm（還原齒輪齒、散熱紋細節），主體部位 0.1mm。
曝光時間：基礎曝光 8~10s，底部曝光 60~70s（增強底座附著力）。
層間間隔：2~3s（避免層間粘連）。
特殊設置：
支撐：齒輪、火花塞等細小結構加針尖支撐（接觸面積≤0.3mm2），支撐密度 8~10%。
擺放方向：主體側面貼平臺，齒輪、氣缸朝上（減少支撐遮擋細節）。
四、后處理與組裝（提升機械質感）
1. 模型后處理
FDM 模型：
去支撐 / 修毛刺：用斜口鉗粗剪支撐，再用 120 目→240 目→400 目砂紙依次打磨殘留，重點處理齒輪齒、氣缸邊緣（確保光滑無毛刺）；底部用砂紙磨平（保證放置平穩）。
上色增強質感：
底漆：噴一層灰色金屬底漆（增強后續顏料附著力），晾干 2 小時。
主色：復古風用深灰色、古銅色噴漆，齒輪、火花塞用銀色、紅色點綴；簡約風用黑色 + 銀色撞色，凸顯科技感。
封層：噴 1~2 層啞光清漆（保護顏色，提升耐磨度），晾干 24 小時。
樹脂模型：
清洗與固化：用無水乙醇浸泡 5~8 分鐘，去除表面未固化樹脂，吹風機冷風吹干后，紫外線固化箱固化 30 分鐘。
修殘留：用 400 目→800 目砂紙輕磨支撐殘留，精細部位用美工刀小心修整；表面小瑕疵用樹脂補土填補。
上色：樹脂表面光滑，可直接用油性漆精細上色，齒輪齒、散熱紋用細筆勾勒，增強立體感。
2. 組裝（拆分打印款）
配件準備：ABS 膠水 / 熱熔膠（粘接拆分部件）、金屬貼紙（模擬銘牌、螺絲）、小型 LED 燈（可選，增強科技感）。
組裝步驟：
粘接固定：將氣缸、齒輪等拆分部件按設計位置對齊，用 ABS 膠水點粘固定，縫隙處用補土填充，打磨平整后再上色。
細節裝飾：在氣缸頂部粘貼金屬貼紙（模擬火花塞接線柱），底座側面添加 “V6 ENGINE” 等機械標識，提升仿真度。
功能測試：放入筆具測試取放便捷性，檢查整體穩定性（按壓無晃動、無松動）。
五、常見問題與解決方案
細節模糊（齒輪齒 / 散熱紋）：層厚過大 / 打印速度過快→ FDM 降至 0.15mm 層厚，樹脂用 0.05mm 層厚；細節區降速至 30mm/s。
結構斷裂（齒輪 / 火花塞）：壁厚過薄 / 填充率過低→ 加粗結構至 2.5mm 以上，填充率提升至 40%，打印時降速至 30mm/s。
表面拉絲 / 毛刺多：回抽參數不當 / 噴嘴堵塞→ FDM 調整回抽距離至 5mm、速度 60mm/s，打印前清理噴嘴；樹脂模型延長清洗時間。
整體晃動 / 不穩：底部過薄 / 重心偏移→ 加厚底部至 4mm 以上，調整氣缸、齒輪布局（對稱設計），確保重心在底座中心。
上色不均 / 掉漆：未噴底漆 / 漆層過厚→ 先噴一層灰色底漆，分多次薄噴主色，避免一次性厚涂導致掉漆。
六、創意拓展
動態裝飾效果：在齒輪部位設計可轉動結構（打印時預留 0.2mm 間隙），搭配小型軸承，讓齒輪可手動轉動，增加互動性。
燈光氛圍升級：在氣缸內部預留 LED 燈槽（直徑 5mm），放入微型 LED 燈串，通電后氣缸發光，夜晚既是筆筒也是小夜燈。
個性化定制：在底座側面雕刻姓名、日期，或打印專屬 logo，作為生日、節日禮物；也可根據喜好調整發動機型號（如 V8、直列 4 缸）。
多功能整合：在底座添加小型抽屜（寬度 30mm，深度 20mm），用于存放回形針、橡皮等小文具；或設計可拆卸筆插（適配不同粗細筆具）。
