行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 3cm*1cm*1cm
后處理: 噴油
案例介紹

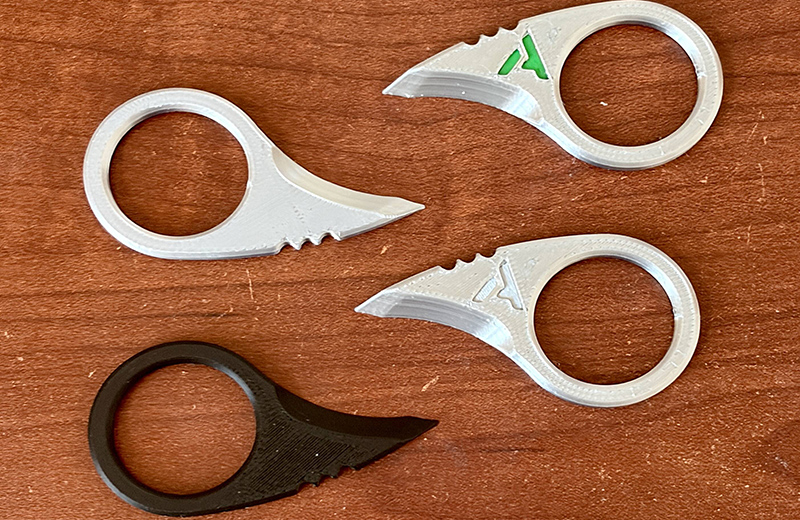

3D打印的開箱器（或稱開箱刀）手板模型，具有成本低、定制化強、安全（相對于金屬刀片）等優點。
下面我將提供一個完整的設計、打印和使用方案，包括設計思路、可打印模型推薦、打印設置建議以及注意事項。
一、設計理念與核心優勢
安全： 使用塑料刃口，鋒利度足以劃開膠帶，但很難劃傷皮膚或損壞箱內物品。
人體工學： 可以設計成貼合手型的形狀，提供舒適的握持感。
多功能： 可以集成開箱鉤、割繩器、撬片等多種功能于一體。
個性化： 可以輕松定制Logo、文字或獨特的造型。
低成本與快速原型： 作為“手板模型”，可以快速打印出來驗證設計，成本極低。
二、經典3D打印開箱器模型推薦
這里有幾個在Thingiverse、Cults3D等平臺上非常受歡迎的模型，可以直接下載打印或以此為基礎進行修改。
1. 多功能一體式開箱器
這是最流行的類型，集成了多種功能。
特點：
主刀片： 用于劃開膠帶。
開箱鉤： 鉤住膠帶一端，輕松拉開。
割繩器： 帶有小孔的鉤子，可以安全地割斷塑料捆扎帶。
撬片： 扁平邊緣，用于撬開塑料包裝或盒子。
推薦模型： 搜索?“Box Cutter”?或?“Packaging Opener”。它們結構緊湊，功能齊全。
2. 可替換刀片式開箱器
這種設計模仿了傳統的金屬開箱刀，但刀架是3D打印的，使用標準的美工刀片。
特點：
真正鋒利： 使用金屬刀片，切割能力極強。
安全性： 刀片可以收縮進殼體，避免意外劃傷。
持久性： 刀片鈍了可以更換，刀架永久使用。
推薦模型： 搜索 “Utility Knife” 或 “Razor Blade Holder”。
注意： 打印此類模型需要較高的精度，以確保刀片能牢固安裝且伸縮順暢。
3. 極簡信用卡式開箱器
設計得像一張信用卡，可以放在錢包或口袋里。
特點：
超便攜： 非常薄，便于攜帶。
隱蔽： 看起來不像工具。
功能單一： 通常只有一個或多個鋒利的邊角用于劃膠帶。
推薦模型： 搜索?“Credit Card Box Cutter”。
三、3D打印設置建議
為了獲得一個堅固好用的開箱器，打印設置至關重要。
材料選擇：
PLA： 最容易打印，硬度高，足夠用于開箱。是首選手板材料。
PETG： 比PLA更具韌性和耐沖擊性，不易斷裂，是功能件的更好選擇。
ABS/ASA： 強度高，耐熱，但打印難度較大（需要封閉式打印機），且有氣味。
推薦： 對于手板模型，PLA完全足夠。對于日常使用的最終產品，建議使用PETG。
層高：
使用 0.2mm 或 0.16mm 的層高，以獲得足夠光滑的表面，特別是在刃口部分。
填充密度：
建議?25% – 40%。開箱器需要承受一定的壓力和扭力，足夠的填充能保證其強度?？梢允褂镁W(wǎng)格或Gyroid 填充模式以增強強度。
壁厚：
至少 3-4 層壁厚。這是部件強度的關鍵，比高填充率更重要。
打印方向：
非常重要！?必須讓刃口垂直于打印平臺。
正確方向： 刃口的尖端朝上。這樣每一層打印線都與刃口平行，形成了最強的“刀刃”，而不是層與層之間容易剝離的脆弱結構。
錯誤方向： 將刃口平放在打印床上，其強度會非常差，一用力就會分層開裂。
四、如何使用與注意事項
去毛刺： 打印完成后，刃口可能會有一些拉絲或毛刺。使用美工刀、砂紙或銼刀小心地修整一下，使其更光滑、更好用。
測試強度： 首次使用時，先輕輕用力，測試一下模型的強度和你的打印質量。
局限性：
塑料刃口終究不如金屬鋒利，在切割非常厚或堅韌的膠帶時可能需要多劃幾次。
長期使用后，塑料刃口會磨損變鈍。但由于成本極低，您可以隨時打印一個新的。
安全第一： 盡管是塑料的，但在用力使用時，如果斷裂也可能造成風險。請正常使用，不要用它去撬非常緊或堅硬的東西。
