行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 4cm*4cm*1cm
后處理: 噴油
案例介紹

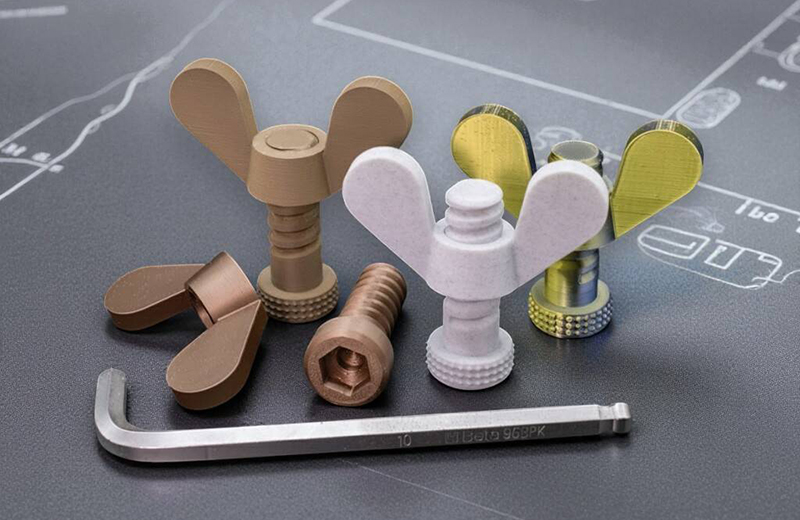

3D打印帶頭翼螺栓（也稱為蝶形螺栓）手板模型是一個非常經典且實用的項目。它非常適合用于驗證設計、進行裝配測試、展示產品概念，或者直接作為低負荷場景下的功能件使用。
一、帶頭翼螺栓手板模型的核心價值
快速驗證設計：無需開模，低成本快速驗證螺栓的頭部造型、翼形手柄的人體工學、螺紋配合度以及整體尺寸。
功能測試：在非承重或低承重場景下，測試其反復擰緊和松開的便利性、耐用性。
裝配演示：作為產品原型的一部分，向客戶或團隊展示最終的裝配效果。
定制化：可以輕松設計非標尺寸、特殊logo或符合特定主題的造型（如科幻、復古風格）。
二、設計要點與考慮因素
一個典型的帶頭翼螺栓包含三個主要部分：
翼形頭部：
人體工學：翼（“耳朵”）的大小、形狀和紋理決定了擰動的舒適度和省力程度。應設計得易于抓握。
結構強度：翼與螺栓頭連接處是應力集中點，需要添加圓角（Fillet）以避免打印時和使用時斷裂。
美觀：可以設計流線型或幾何造型，增強視覺效果。
螺栓頭：
通常為圓柱形或沉頭形，與翼部一體。
頭部下端面應與螺桿垂直，確保擰緊時受力均勻。
螺紋：
公制/英制標準：最實用的做法是設計成標準的公制（如M6、M8）或英制螺紋，以便與標準的螺母或螺紋孔配合。
打印可行性：
直接打印螺紋：對于手板，可以直接在模型上設計螺紋。使用FDM打印機時，層紋可能會導致螺紋粗糙，需要后期處理。
“熔絲”直徑：在設計螺紋時，需要適當放寬牙頂和牙底的寬度，以補償FDM打印的“圓角”效應，防止螺紋過緊。
犧牲螺紋：一種更專業的方法是，將螺桿末端設計成光桿，并預留一個孔，后期插入一顆真實的金屬螺栓來提供螺紋功能。這保證了螺紋的強度和精度。
設計軟件建議：使用 Fusion 360, SolidWorks, Onshape 等參數化建模軟件，可以方便地使用“螺紋”工具生成標準螺紋，并精確控制所有尺寸。
三、3D打印設置建議
正確的打印設置是成功制造一個可用手板的關鍵。
材料選擇：
PLA：首選手板材料。易于打印，細節表現好，硬度高，足夠用于功能演示和低負荷測試。
PETG：如果模型需要更好的韌性和抗沖擊性（比如擔心翼部斷裂），PETG是更好的選擇。它也更耐熱，有一定抗蠕變性。
ABS/ASA：如果模型需要在戶外或有輕微化學腐蝕的環境下測試，可以考慮ABS/ASA，但打印難度大。
打印方向 – 這是最關鍵的一步！
推薦兩種主要方向，各有優劣：
方案A：平放打印方式：將螺栓平躺在打印平臺上，螺桿側面接觸平臺。
優點：翼部強度高：翼形頭部的層間結合面是垂直的，受力時不易從層間撕裂。
頭部下表面質量好：接觸平臺的一面非常光滑平整。
缺點：螺紋質量差：螺紋側面會產生大量懸垂，需要支撐，打印后螺紋表面粗糙，通常需要砂紙打磨或絲錐修復。
與平臺接觸面大：有翹曲風險。
適用于：重點測試翼部結構和頭部外觀，對螺紋要求不高的場景。
方案B：豎立打印方式：將螺栓直立，螺栓頭部的一個端面接觸打印平臺。
優點：螺紋質量極佳：螺紋是沿著Z軸“堆疊”出來的，輪廓清晰，幾乎不需要支撐，打印出來即可用。
缺點：翼部強度是弱點：翼部與頭部連接處是層間結合力最弱的地方，在用力擰動時，容易從層間斷裂。需要支撐：頭部下方的懸空部分需要生成支撐，拆除后會影響表面光潔度。
適用于：重點測試螺紋配合和裝配功能，對螺紋精度要求高的場景。
綜合建議：對于手板模型，推薦方案B（豎立打?。?/strong>。因?yàn)轵?yàn)證螺紋配合和裝配功能是手板的核心目的之一。翼部的層間強度問題，可以通過增加翼根部的圓角、適當提高打印溫度和層附著力來緩解。
層高：
使用 0.16mm 或 0.12mm 的層高，以獲得更光滑的螺紋和模型表面細節。
填充密度：
建議 25% – 40%。使用Gyroid填充模式可以在各方向提供均勻的強度。
支撐：
如果豎立打印：需要生成支撐，但僅限“與構建平臺接觸”的支撐，以支撐頭部下方的懸空部分。螺桿部分不需要支撐。
如果平放打印：螺桿下方需要支撐。
四、后處理與測試
去除支撐：小心地移除所有支撐結構。
螺紋修復：
如果螺紋粗糙，可以使用一把標準絲錐或板牙對打印的螺紋進行修復，清除層紋，使其順暢。
也可以使用小刀、銼刀或砂紙仔細打磨。
測試裝配：
找一個對應的標準螺母或已打印的帶螺紋孔的零件，進行多次擰入和擰出測試。
觀察是否有卡頓、過緊或過松的情況。這為您的設計修改提供了直接反饋。
總結：從手板到產品
3D打印的帶頭翼螺栓手板是一個完美的迭代工具。您可以：
打印測試 -> 2. 發現問題（如螺紋太緊、翼太小） -> 3. 修改3D模型 -> 4. 再次打印驗證。
通過幾次迭代，就能得到一個設計完美的模型。如果未來需要大批量、高強度的生產，這個經過驗證的手板模型就是進行金屬鑄造或注塑成型的最佳依據。
