行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 12cm*9cm*2cm
后處理: 噴油
案例介紹

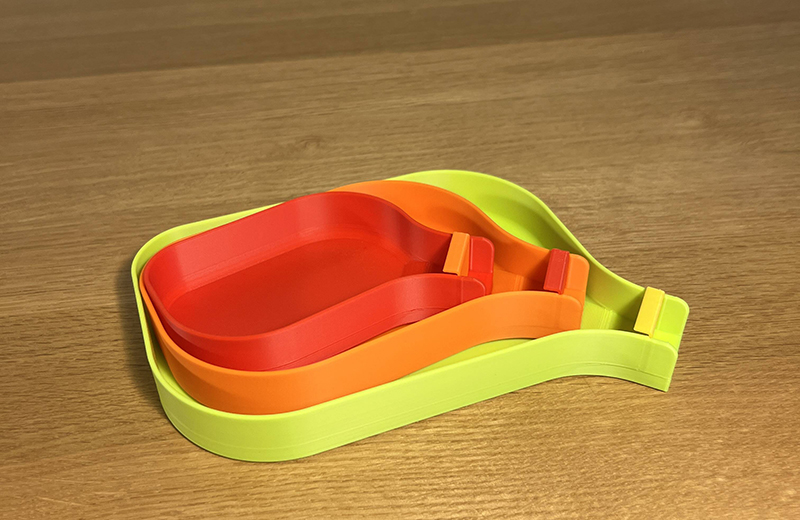

3D打印漏斗托盤手板模型是通過3D打印技術制作的漏斗配套托盤原型，核心用于驗證托盤對漏斗的支撐穩定性、排液合理性及尺寸適配性。
核心設計要點
適配漏斗尺寸：測量漏斗底部直徑、高度等關鍵參數，設計托盤的凹槽或支撐結構，確保漏斗放置后不晃動、不傾斜。
排液與收納功能：托盤需預留導流槽或集液區域，避免漏斗殘留液體滲漏；可增加邊緣圍擋，防止液體溢出，同時可設計多個漏斗放置位，提升實用性。
結構強度與輕量化：采用網格填充或薄壁結構，在保證支撐強度的前提下減少材料用量，縮短打印時間；底部可增加防滑紋理或腳墊，提升放置穩定性。
軟件建模：使用 SolidWorks、Blender 等三維軟件建模，確保模型無幾何缺陷，壁厚均勻（建議≥2mm，避免打印變形）。
打印前準備
模型優化：檢查模型是否存在懸垂結構，必要時添加支撐；將模型文件轉換為 STL 格式，導入切片軟件進行修復（如填補孔洞、簡化冗余結構）。
材料選擇：優先選用 PLA（成本低、易打?。┗?PETG（耐候性好、略柔韌），若需測試耐腐蝕性，可選用 ABS 或尼龍材料。
切片參數設置：層厚設為 0.15-0.2mm，填充密度 20%-40%（支撐強度需求高可適當提高）；支撐類型選擇樹狀支撐，便于后續去除。
3D 打印與后處理
打印過程：將切片文件傳輸至 3D 打印機，校準打印平臺水平，確保材料進給順暢；打印中實時觀察，避免支撐脫落或模型變形。
后處理步驟：打印完成后，待模型冷卻再移除支撐，用砂紙（800-2000 目）打磨支撐痕跡和邊緣毛刺；若需提升外觀，可進行打磨、噴漆或拋光處理；最后測試漏斗放置適配性、液體導流效果，驗證設計合理性。
