行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 10cm*2cm*1cm
后處理: 噴油
案例介紹

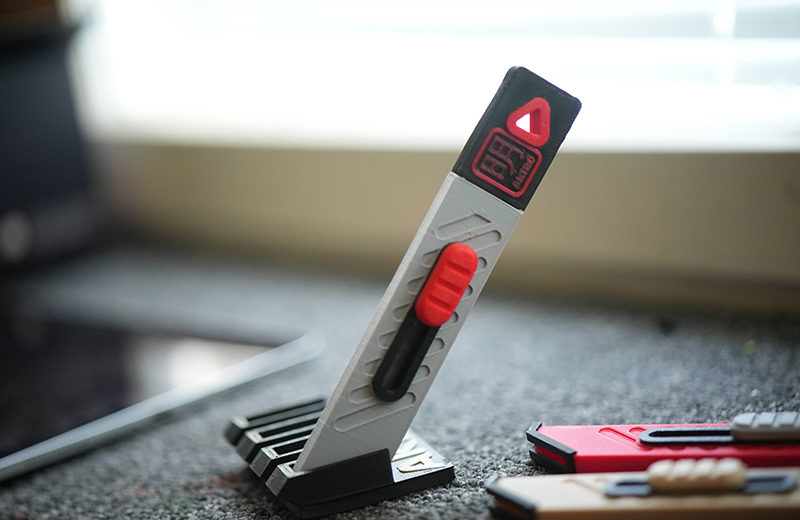

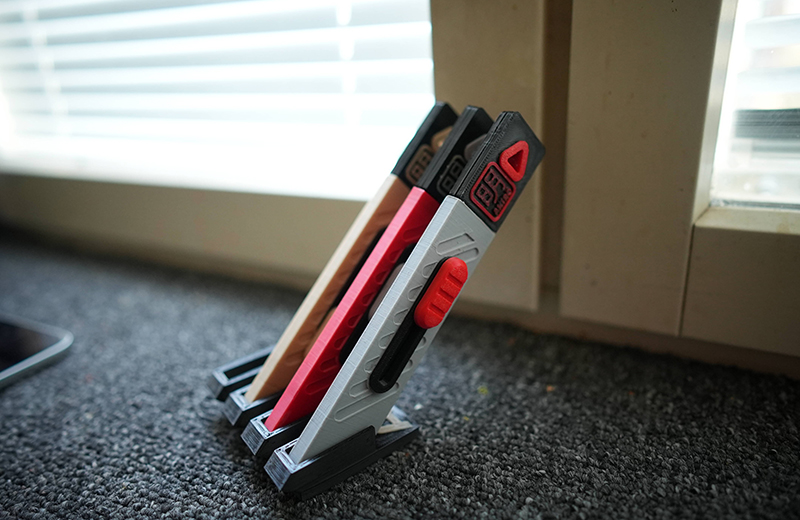

3D打印伸縮刀（通常指側跳或OTF直跳刀）外殼手板模型是一個非常具有挑戰性但回報很高的項目。這涉及到精密機構的空間規劃和配合公差。
一、核心設計要點與挑戰
伸縮刀外殼不僅僅是容器，它是整個動作機構的導軌和支架。手板模型的主要目的是驗證結構合理性、機構運動順暢度和人機工程學。
關鍵組件分解：
主外殼：通常由兩片（或更多）組成，內部包含：
導軌槽：用于引導刀片和滑塊運動的核心結構，必須光滑平整。
機構空腔：容納彈簧、滑塊、鎖定機構等。
鎖定機構安裝位：用于測試鎖定的位置和穩定性。
背夾安裝孔：
防滑紋理：增強握持感。
內部機構：
刀片固定座：與刀片連接，在導軌上滑動。
彈簧：通常需要額外購買（如壓縮彈簧），手板階段可用3D打印彈簧進行功能測試，但性能和耐久性很差。
鎖定機構：對于手板，可以簡化設計，例如用一個簡單的撥桿或按鈕來模擬鎖定動作，而不追求真正的鎖定強度。
主要挑戰：
公差控制：部件之間的間隙是成功的關鍵。過緊會卡死，過松會搖晃。需要為FDM打印預留0.2mm – 0.5mm的配合間隙。
層間強度：導軌、按鈕等細小的受力部位很容易沿層線斷裂。
無需支撐：理想的設計應盡可能避免使用支撐，以保證內部活動空腔的光潔度。
二、3D打印設置與技巧
正確的打印策略直接決定手板能否正常運作。
材料選擇：
PLA：首選。 易于打印，精度高，適合驗證設計和尺寸。缺點是較脆，反復測試可能導致導軌磨損或斷裂。
PETG：推薦用于功能測試。 具有更好的韌性和耐磨性，能承受機構的反復運動，打印難度略高于PLA。
ABS/ASA：如果模型需要經受更嚴苛的測試（如耐熱、抗沖擊），可以選擇，但打印挑戰大。
打印方向 – 至關重要！
最佳方向：外殼“站立”打印
方式：將外殼的兩片以內側面向打印平臺的方式豎立放置。
巨大優勢：
完美光滑的導軌：外殼內部的導軌是垂直打印的，沒有懸垂，表面光滑如鏡，無需打磨即可提供順暢的滑動體驗。
無內部支撐：整個內部空腔在打印過程中無需任何支撐，打印完成即可使用。
高強度：導軌的受力方向與層間結合力方向一致，不易斷裂。
缺點：
外殼外側面需要支撐：外殼的外表面（通常是曲面或帶紋理）會形成懸垂，需要生成支撐，拆除后需要打磨。
與平臺接觸面積小：需要注意底部的附著，可能需要使用 brim（裙邊）。
錯誤方向：外殼“平放”打印
方式：將外殼平放在打印平臺上。
后果：
內部需要大量支撐：整個內部空腔的頂面都是懸垂，支撐極難拆除，會徹底破壞導軌的光潔度，導致機構無法運動。
導軌強度最弱：導軌是水平“堆疊”的，層間結合力無法承受滑動帶來的剪切力，極易分層損壞。
結論：絕對避免這種打印方向。
層高：
使用 0.16mm 或 0.12mm 的層高，以獲得更精細的細節和更光滑的垂直表面。
填充密度：
建議 30% – 50%。較高的填充率可以確保外殼有足夠的整體強度，防止在握持或測試時變形。使用 Gyroid 或 網格 填充。
壁厚：
至少 3-4 層壁厚。對于受力部位（如螺絲柱、按鈕周圍），可以在建模時局部加厚。
三、手板模型的簡化與迭代策略
作為手板，重點是測試核心功能，不必追求一次完美。
分階段打印：
V1 – 核心機構測試件：只打印最關鍵的活動部件，比如刀片固定座和一小段導軌。用這個微型模型快速測試滑動配合的公差是否合適，成本極低，迭代速度快。
V2 – 單側外殼功能測試：只打印一片外殼和所有內部活動部件。將其按在平板玻璃上，模擬完整的外殼功能，可以清晰地觀察內部機構的運動情況。
V3 – 完整裝配體：在所有簡化測試通過后，再打印完整的兩片外殼和所有零件進行總裝測試。
簡化內部機構：
手板階段可以省略復雜的鎖定機構，先專注于解決“伸縮”這個核心動作。
用3D打印一個簡單的“模擬刀片”（無鋒利刃口）進行測試，安全且符合手板用途。
使用現成件：
彈簧、銷釘?shù)葮?biāo)準件直接購買，不要打印，以保證性能。
四、后處理與測試
精細去除支撐：使用鑷子、刀片小心地移除外殼外側的支撐結構。
打磨：對外殼外側有支撐的地方進行打磨，使其恢復光滑。特別注意：除非絕對必要，不要打磨內部導軌，以免破壞其天然的光潔度。
上油潤滑：在導軌、滑塊和彈簧上涂抹少量特氟龍干性潤滑劑或硅脂。切勿使用WD-40等黏性較大的油類。
功能測試：
先手動推動滑塊，感受是否有卡頓。
安裝彈簧后，測試伸縮動作是否順暢。
反復測試數十次，觀察是否有磨損或結構疲勞的跡象。
總結與建議
3D打印伸縮刀外殼手板是一個系統工程，成功的關鍵在于：
正確的打印方向（外殼豎立，內壁無支撐）。
精心的公差設計（預留活動間隙）。
迭代測試思想（從簡單到復雜）。
