行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 10cm*12cm*2cm
后處理: 噴油
案例介紹

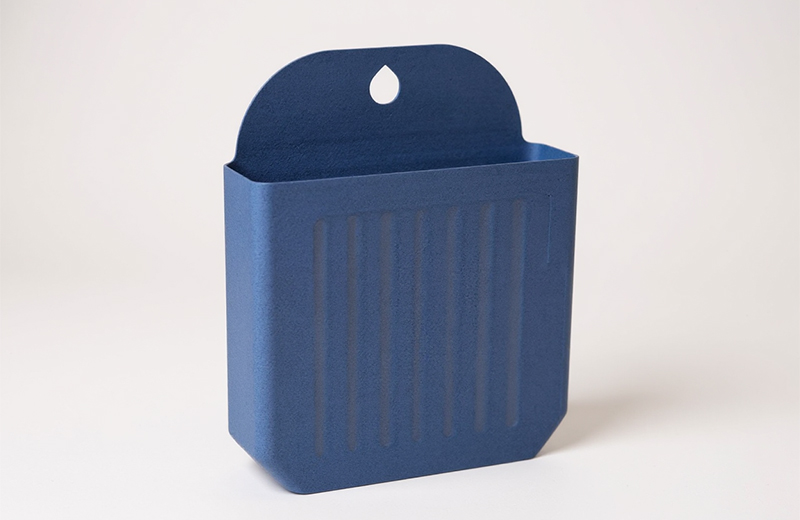

3D打印墻上儲物盒手板模型是通過3D打印技術制作的壁掛式儲物盒原型，核心用于驗證安裝穩定性、儲物容量適配性及結構合理性，同時可快速迭代設計細節。
核心設計要點
安裝方式適配：根據使用場景選擇安裝結構，常用的有壁掛式（預留螺絲孔位，孔徑建議≥3mm，孔距根據墻面承重需求設計）、免釘式（設計掛鉤或卡槽，適配墻面掛鉤或粘膠底座），確保安裝后不松動、承重達標（建議設計承重預留量，日常小件儲物按 5-10kg 承重冗余設計）。
儲物功能規劃：按使用需求設計內部結構，如分層隔板（高度可按常見物品尺寸設定，如 5cm、8cm、12cm）、分類卡槽（用于放置筆、遙控器等小件）、鏤空區域（便于通風或展示），外部尺寸需結合安裝墻面空間，避免過大或過小影響實用性。
結構強度與輕量化：主體壁厚建議≥2.5mm，關鍵承重部位（如安裝孔周圍、盒體邊緣）可增加加強筋或局部增厚，內部采用網格填充（密度 20%-30%），在保證強度的同時減少材料用量和打印時間；盒體邊角設計圓角（半徑≥3mm），避免尖銳棱角，提升安全性和手感。
建模規范：使用 SolidWorks、Fusion 360 等三維軟件建模，確保模型無破面、重疊面等幾何缺陷，安裝孔位、卡槽等關鍵結構尺寸精準，可導出 STL 格式用于打印，同時預留后續修改空間（如可調整隔板高度的模塊化設計）。
打印前準備
模型優化：導入切片軟件（如 Cura、PrusaSlicer）后，檢查模型懸垂結構（角度＞45° 的部位需添加支撐，優先選擇樹狀支撐，減少支撐與模型表面的接觸面積）；若設計有可拆卸部件（如活動隔板），需預留 0.1-0.2mm 的裝配間隙，避免打印后無法組裝。
材料選擇：優先選用 PLA（成本低、打印難度小，適合初期驗證）或 PETG（耐候性好、略柔韌，抗沖擊性優于 PLA，適合長期使用場景）；若需提升承重能力或耐磨損性，可選用 ABS（需注意打印時的熱變形，需加熱平臺輔助）或尼龍材料；避免選用過軟的柔性材料，以免影響儲物穩定性。
切片參數設置：層厚設為 0.15-0.2mm，兼顧打印精度與效率；填充密度根據結構需求調整，承重部位可提升至 30%-40%，非承重部位保持 20%-25%；支撐密度 10%-15%，支撐接觸層厚度 0.2-0.3mm，便于后續去除；打印速度設為 50-60mm/s，避免速度過快導致模型變形。
3D 打印與后處理
打印過程：打印前校準打印平臺水平，確保噴嘴與平臺間距均勻；若使用 PLA 材料，無需加熱平臺（環境溫度≥20℃即可），PETG 或 ABS 需將平臺加熱至 50-60℃；打印中實時觀察，重點關注安裝孔、支撐部位的成型情況，避免支撐脫落或材料堆積。
后處理步驟：打印完成后，待模型完全冷卻（PLA 冷卻 10-15 分鐘，PETG/ABS 冷卻 20-30 分鐘）再拆除支撐，用斜口鉗小心剪斷支撐根部，避免損傷模型表面；用 800 目砂紙打磨支撐痕跡、邊緣毛刺，再用 1500-2000 目砂紙拋光，提升表面光滑度；若預留螺絲孔位，可使用對應規格的螺絲輕輕擰入，擴大孔徑至合適尺寸，確保安裝順暢；最后測試安裝穩定性（如掛載對應重量的物品，觀察 24 小時無松動）和儲物功能，驗證設計是否符合需求。
設計優化與迭代方向
若需提升安裝便捷性，可在盒體背部設計隱藏式掛鉤，配合免釘粘膠底座，避免墻面打孔；若儲物需求多樣，可設計模塊化結構，通過卡槽拼接多個小儲物盒，靈活調整組合方式；若用于潮濕環境（如衛生間），可選用 PETG 或尼龍材料，并在盒體底部設計排水孔，防止積水。
