行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 5cm*3cm*2cm
后處理: 噴油
案例介紹

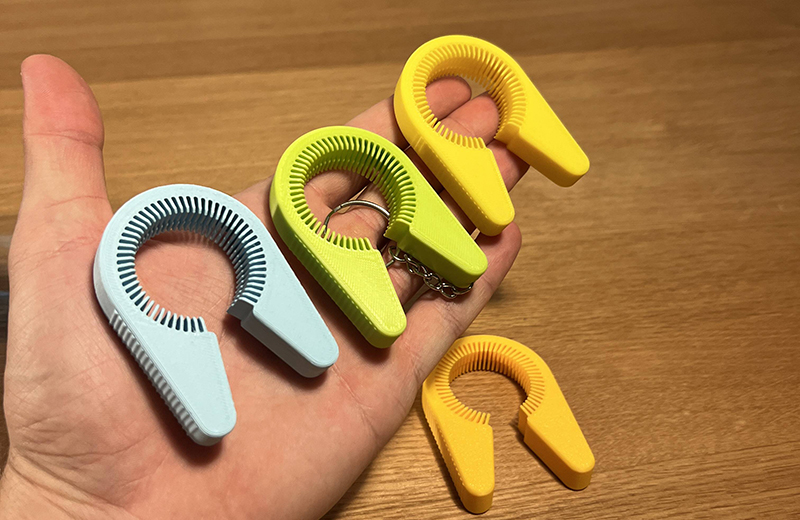

我們將設計一個多功能、符合人機工程學的開瓶器，它集成了最常見的幾種開瓶功能于一身，非常適合作為手板模型來展示設計的完整性和測試用戶體驗。
1. 設計概念與功能集成
這款開瓶器將包含以下功能：
標準瓶蓋開啟器（核心功能）：用于開啟標準的啤酒瓶、汽水瓶蓋。
螺旋蓋開瓶器：用于開啟紅酒的軟木塞。
掛環：便于懸掛在鑰匙鏈、酒柜或墻上，兼具裝飾性和實用性。
符合人機工程學的手柄：提供舒適的握持感，并作為品牌Logo或個性化設計的展示區域。
設計風格：現代、簡約，帶有一點工業風，線條流暢，結構堅固。
2. 3D模型設計要點（供您或設計師參考）
主體結構：
手柄部分：設計成略帶弧度的長方形或自定義形狀（如酒瓶、開瓶器圖標輪廓），厚度建議在4-6mm，以確保強度。
開瓶口：位于手柄頂部，開口尺寸需精確匹配標準瓶蓋（直徑約28-30mm），開口邊緣設計成帶齒的杠桿結構，以便卡住并撬起瓶蓋。
螺旋錐：從手柄側面延伸出的一個短螺旋錐。重要：螺旋錐不宜過長，且螺紋應設計得較為平緩，因為3D打印的層間結合力有限，過細或受力過大的螺旋錐容易斷裂。這主要用于手板展示，實際使用需謹慎。
人機工程學：
手柄邊緣全部進行圓角/倒角處理，避免刮手。
手柄表面可以添加一些防滑紋理，如波浪形或點陣凹陷。
個性化區域：
在手柄的正面預留一個平整的區域，用于雕刻或凹陷打印公司Logo、項目名稱或日期。
3. 3D打印建議
材料選擇（按推薦順序）
PLA+ 或 PETG：
優點：打印容易，細節表現好，成本低，強度對于手板測試足夠。PETG的韌性和耐用性比PLA更好。
適用場景：首選。用于驗證設計外形、裝配和基本功能測試。顏色選擇豐富，成品美觀。
ABS 或 ASA：
優點：強度更高，有一定韌性，耐輕微沖擊。
缺點：打印需要加熱底板，且容易翹曲，對打印機要求高。
適用場景：如果需要更接近最終注塑產品的強度和耐性，可以選擇此類材料。
尼龍 (PA)：
優點：極高的強度和優異的韌性，非常耐用。
缺點：打印難度大，易吸潮，需要干燥處理和專業的打印機。
適用場景：制作一個可以長期、高強度使用的功能性原型。
樹脂 (SLA/DLP)：
優點：表面精度極高，細節完美，非常適合展示外觀。
缺點：通常比FDM打印的部件更脆，不適合大力度的功能性測試（如反復開瓶）。
適用場景：純粹用于外觀評審、拍照或展會展示。
打印參數建議（以FDM打印機為例）
層高：0.2mm（在打印速度和質量間取得平衡）。
填充密度：30% – 50%。開瓶器需要承受一定的杠桿力，較高的填充能確保其強度。建議使用蜂窩狀或 Gyroid 填充模式，它們在強度和材料消耗上比較均衡。
壁厚：至少 3-4 層壁厚（通常為1.2mm以上）。
打印方向：
最佳方向：讓開瓶器的最大面積（即手柄平面）貼合打印平臺。這樣可以獲得最強的層間結合力，因為主要的受力方向（撬瓶蓋的力）與打印層平行，而不是垂直，大大降低了斷裂風險。
避免：將螺旋錐尖端朝下垂直打印，這會使其非常脆弱。
4. 后處理
去除支撐：小心地移除所有支撐材料，特別是開瓶口內部和螺旋錐周圍的支撐。
打磨：使用砂紙（從粗到細）打磨掉層紋和支撐殘留，讓表面更光滑，手感更好。
上色/涂裝（可選）：
可以先噴一層primer（補土）來填充層紋，使表面更平滑。
然后使用噴漆或手涂丙烯顏料進行上色，最后可以噴一層清漆保護漆面并增加質感。
