行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 10cm*5cm*1cm
后處理: 噴油
案例介紹

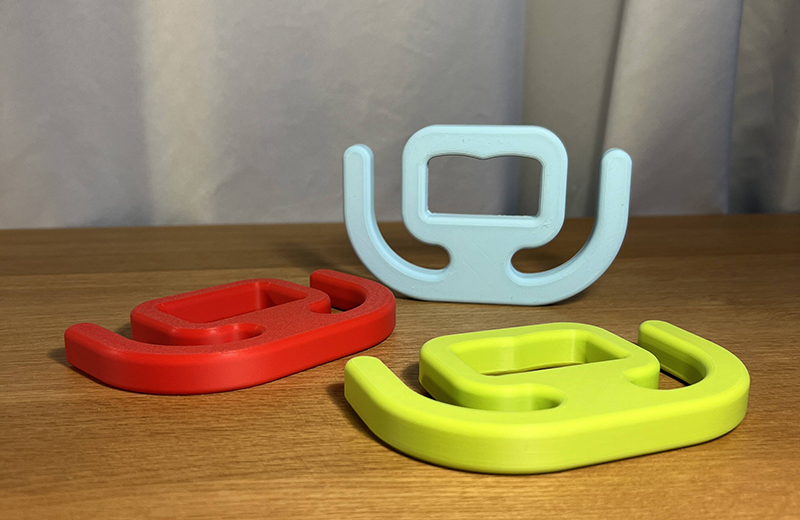

3D打印二指雜貨袋架手板模型是用于驗證雜貨袋懸掛穩定性、結構強度及使用便捷性的功能型原型，核心設計需兼顧 “二指夾持” 的適配性與3D打印的工藝可行性，適合超市、便利店或家庭場景的收納工具測試，具體方案如下：
核心設計要點
二指雜貨袋架的核心是通過兩個對稱 “指狀” 夾持臂實現對雜貨袋提手的快速懸掛與固定，設計時需平衡夾持力度、操作便捷性與結構穩定性。整體尺寸建議控制在 15-20cm（長度）×8-10cm（寬度）×12-15cm（高度），適配常見大小的雜貨袋（提手間距 5-8cm）；夾持臂（二指）采用弧形設計，內側弧度貼合雜貨袋提手（直徑 1-2cm），夾持臂間距可設計為可調節式（通過彈簧或彈性結構），適配不同提手寬度，或固定間距（6cm 左右，適配主流雜貨袋），簡化結構。結構強度方面，主體框架壁厚≥3mm，夾持臂根部添加加強筋（寬度 1.5mm、厚度 1mm），防止打印后斷裂；底部設計平整底座（尺寸 10×8cm）或壁掛式安裝孔（孔徑 3mm），底座底部可添加防滑紋理（網格狀、條紋狀），提升放置穩定性。若為可調節式結構，可在夾持臂之間內置彈簧槽（寬度 2mm、深度 5mm），預留彈簧安裝空間（彈簧直徑 1.8mm），或采用柔性材質一體打?。ㄐ柽x用 TPU 材料），利用材料彈性實現夾持。建模時使用 Fusion 360、SolidWorks 等軟件，確保夾持臂無懸垂結構（角度＞45°），避免打印時需要大量支撐；所有邊角設計圓角（半徑≥1mm），防止尖銳棱角刮傷雜貨袋提手。
打印前準備
模型優化階段，導入 Cura、PrusaSlicer 等切片軟件后，先檢查并修復模型可能存在的破面、重疊面，重點確保夾持臂內側、彈簧槽等細節無幾何缺陷。若設計為一體成型的可調節結構（柔性?shī)A持臂），無需添加支撐；若為分體式（如底座與夾持臂分開打印后組裝），需在連接部位預留 0.2mm 裝配間隙，方便組裝。材料選擇上，優先選用 PETG 材料，兼具剛性與韌性，抗沖擊不易脆裂，適合測試夾持強度；若僅用于結構驗證，可選用 PLA 材料（成本低、打印簡單）；若需實現柔性?shī)A持，可選用 TPU 材料（邵氏硬度 95A 左右），直接打印彈性?shī)A持臂，無需額外安裝彈簧。切片參數設置需根據材料調整：PLA 材料層厚設為 0.2mm，填充密度 30%-40%（夾持臂、底座等承重部位 40%，其他部位 30%），打印速度 50-60mm/s，噴嘴溫度 200-210℃，平臺溫度 50℃；PETG 材料層厚 0.2mm，填充密度 35%-45%，打印速度 45-55mm/s，噴嘴溫度 210-220℃，平臺溫度 60℃；TPU 材料層厚 0.2mm，填充密度 40%-50%，打印速度 30-40mm/s（避免材料拉伸變形），噴嘴溫度 220-230℃，平臺溫度 50℃。支撐設置方面，若模型存在少量懸垂結構（如壁掛孔內側），選用樹狀支撐（支撐密度 10%-15%），支撐接觸層厚度 0.2mm，便于后續去除。
3D 打印與后處理
打印前需校準3D打印平臺水平，確保噴嘴與平臺間距均勻（約 0.1mm），避免模型底部翹邊；若打印 PETG 或 TPU 材料，可在平臺表面涂抹固體膠或使用 PEI 貼紙，提升附著力。打印過程中，實時觀察夾持臂、加強筋等關鍵部位的成型情況，PLA 材料需注意冷卻風扇開啟（風速 50%-70%），避免層間粘連；TPU 材料需關閉冷卻風扇，防止材料收縮變形。打印完成后，PLA 模型冷卻 10-15 分鐘后取下，PETG 模型冷卻 20 分鐘，TPU 模型冷卻 30 分鐘，避免高溫取件導致變形。后處理步驟首先是去除支撐，用斜口鉗小心剪斷支撐根部，再用 800 目砂紙輕輕打磨支撐痕跡，重點打磨夾持臂內側與雜貨袋接觸的部位，確保表面光滑無毛刺，避免刮傷提手；若為分體式模型，組裝時若連接過緊，可先用細砂紙打磨連接部位，確保裝配順暢。若設計為可調節式結構，安裝彈簧后需測試夾持臂的開合力度，確保既能夾緊雜貨袋提手，又能輕松掰開；最后進行功能測試，將不同尺寸的雜貨袋提手懸掛在夾持臂上，檢查是否穩固、是否容易脫落，測試底座的承重能力（在懸掛 3-5 個裝滿物品的雜貨袋后，觀察 24 小時無變形、無傾倒）。
優化迭代方向
若測試中發現雜貨袋易脫落，可在夾持臂內側增加防滑紋理（如細密的條紋狀、點狀凸起），增大與提手的摩擦力；若夾持力度不足，可將夾持臂間距調小 1-2mm，或更換硬度更高的材料（如 PETG 替換 PLA），或優化加強筋結構，提升夾持臂的彈性回復力。若用于家庭場景，可在底座增加收納功能，設計小型儲物格（用于放置小物件如鑰匙、硬幣）；若用于商業場景（如超市），可將模型設計為多組二指夾持結構（如 4 組并排），提升單次懸掛多個雜貨袋的效率。若想降低打印難度，可將可調節式結構改為固定間距式，減少?gòu)椈砂惭b等后續工序；若追求更輕便的設計，可在主體框架上設計鏤空結構（如蜂窩狀、長條孔），減少材料用量，同時保證結構強度（鏤空孔徑≥3mm，避免打印坍塌）。此外，可嘗試雙色打印，將夾持臂與主體框架用不同顏色材料（如主體黑色、夾持臂橙色），提升視覺辨識度與美觀度。
