行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 30cm*3cm*5cm
后處理: 噴油
案例介紹
螺絲刀架的核心目標是實現工具的整潔收納、快速取用和穩定存放，手板模型需要驗證其結構、尺寸匹配度和用戶體驗。
方案概述
我們將設計一個模塊化、壁掛/桌面兩用的螺絲刀架，它具有清晰的刀位分區，能夠容納多種尺寸的螺絲刀，并融入一些提升用戶體驗的智能設計。
1. 設計概念與功能特點
模塊化設計：
基礎單元可以容納4-6種最常用的螺絲刀。
設計榫卯或卡扣結構，使多個單元可以并排拼接，方便根據工具數量靈活擴展。
優勢：打印體積小，成功率高；布局靈活，非常適合手板測試不同的組合方式。
人性化收納：
傾斜式刀位：刀位設計成15-30度角向后傾斜，方便視覺識別和取用。
磁吸輔助固定：在每個刀位底部預留凹槽，用于嵌入圓形強磁鐵（如Φ10x2mm）。磁鐵能牢牢吸住螺絲刀頭，即使架子受到晃動，工具也不會散落。
通用性與專用性結合：
大部分刀位為通用孔，適合不同桿徑的螺絲刀。
可設計1-2個專用位，用于存放精密螺絲刀或帶有批頭座的螺絲刀手柄。

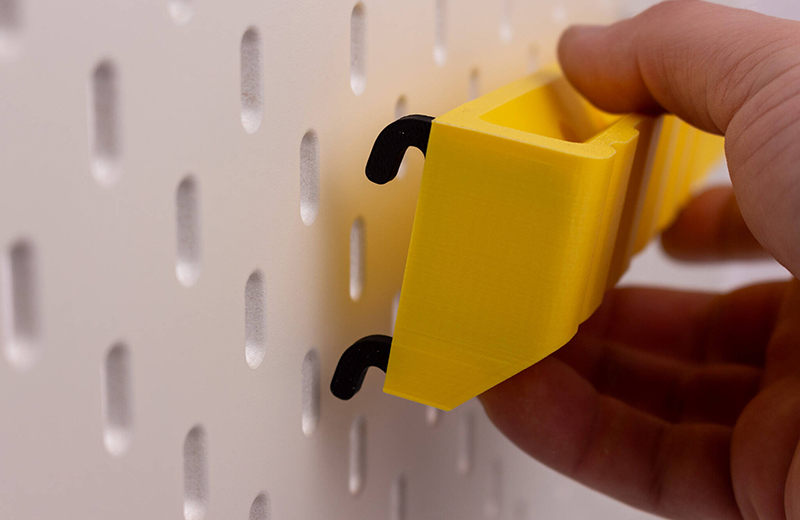

多功能安裝方式：
背面預留掛孔：用于螺絲壁掛。
平坦的底部：使其可以穩定地放置在桌面上。
底部可加裝防滑墊：預留膠貼位置，增加桌面放置的穩定性。
標簽系統：
在每個刀位前方或上方設計一個小小的標簽槽，可以插入打印的尺寸標簽（如PH1, PH2, SL4, SL6等），實現精細化收納。
2. 3D模型設計要點
主體結構：
底座：厚度建議5-8mm，確保整體穩定，不易傾倒。
隔板：分隔每個刀位，厚度3-4mm。隔板高度應超過螺絲刀手柄的一半，以提供足夠的支撐。
刀位孔洞：
通用孔直徑：建議20-25mm，以適應大多數家用螺絲刀的手柄或桿部。
深度：至少30mm，確保螺絲刀插入后穩定。
底部：設計為錐形或半球形，便于打印且無支撐。
磁鐵槽設計：
在每個刀位的正中心底部，設計一個與所選磁鐵尺寸完全匹配的緊配孔。
例如，使用Φ10x2mm的磁鐵，則設計一個直徑9.8mm，深度2.1mm的孔，利用3D打印材料的微小彈性將磁鐵“壓入”并固定。

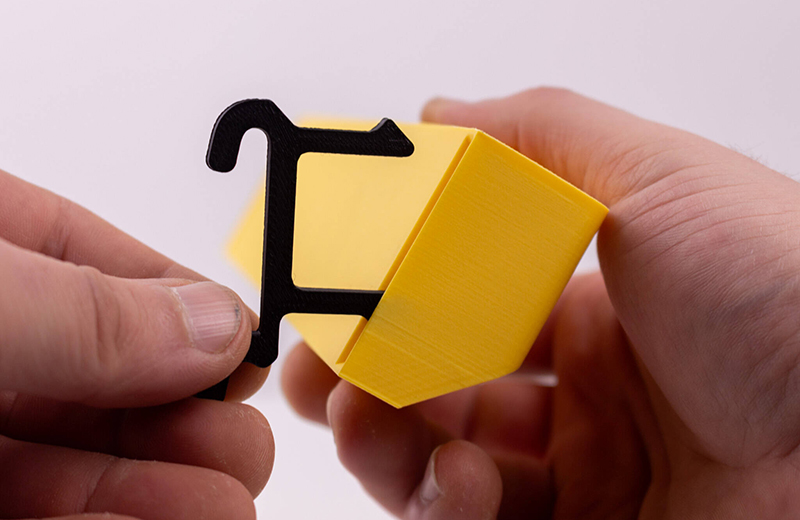

連接結構（針對模塊化）：
在一側設計“母頭” （凹槽），另一側設計“公頭” （凸起）。
公頭可以設計輕微的倒扣，以形成卡扣連接，或者簡單地采用滑軌式設計。
3. 3D打印建議
材料選擇
PETG：
首選推薦。具有優異的韌性、強度和層間結合力，不易在受力點斷裂。耐化學性也比PLA好，更適合工具間的環境。
PLA+：
備選方案。打印容易，細節好。如果只是用于靜態展示或輕量級使用，PLA+足夠。但其脆性可能導致卡扣或薄壁處在測試時斷裂。
ASA/ABS：
如果需要手板具備更高的耐溫性和更好的機械性能，可選。但打印難度大。
尼龍：
如果預期這是一個會投入實際長期使用的功能原型，尼龍是最佳選擇，極其堅韌耐用。
打印參數建議
層高：0.2mm（標準質量）。
填充密度：25% – 40%。使用Gyroid或立方體填充，在保證強度的同時節省材料。
壁厚：3層（至少1.2mm）以上。
打印方向：
至關重要！ 必須讓模型的底部作為打印平臺。即，讓刀位的開口朝上。
為什么？ 這樣打印時，刀位的隔板是垂直打印的，具有最高的強度。如果躺著打印，隔板的層間結合面會成為受力點，插入螺絲刀時極易斷裂。
支撐：通常不需要支撐結構，因?yàn)樗袘掖菇嵌龋ㄈ绱盆F槽上方的穹頂）都在可打印范圍內（通常45度法則）。
4. 后處理與組裝
清潔與打磨：去除可能的拉絲，輕輕打磨連接部位，確保拼接順暢。
嵌入磁鐵：這是關鍵一步。使用一滴超級膠水（CA膠） 輔助固定磁鐵，確保其不會在取放工具時被帶出。
測試與迭代：
打印單個單元作為測試件，驗證磁鐵固定效果、螺絲刀取放的便利性和隔板強度。
根據測試結果，調整刀位尺寸或隔板厚度，然后再次打印驗證。這是手板模型的核心價值所在。
