行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 5cm*6cm*8cm
后處理: 噴油
案例介紹

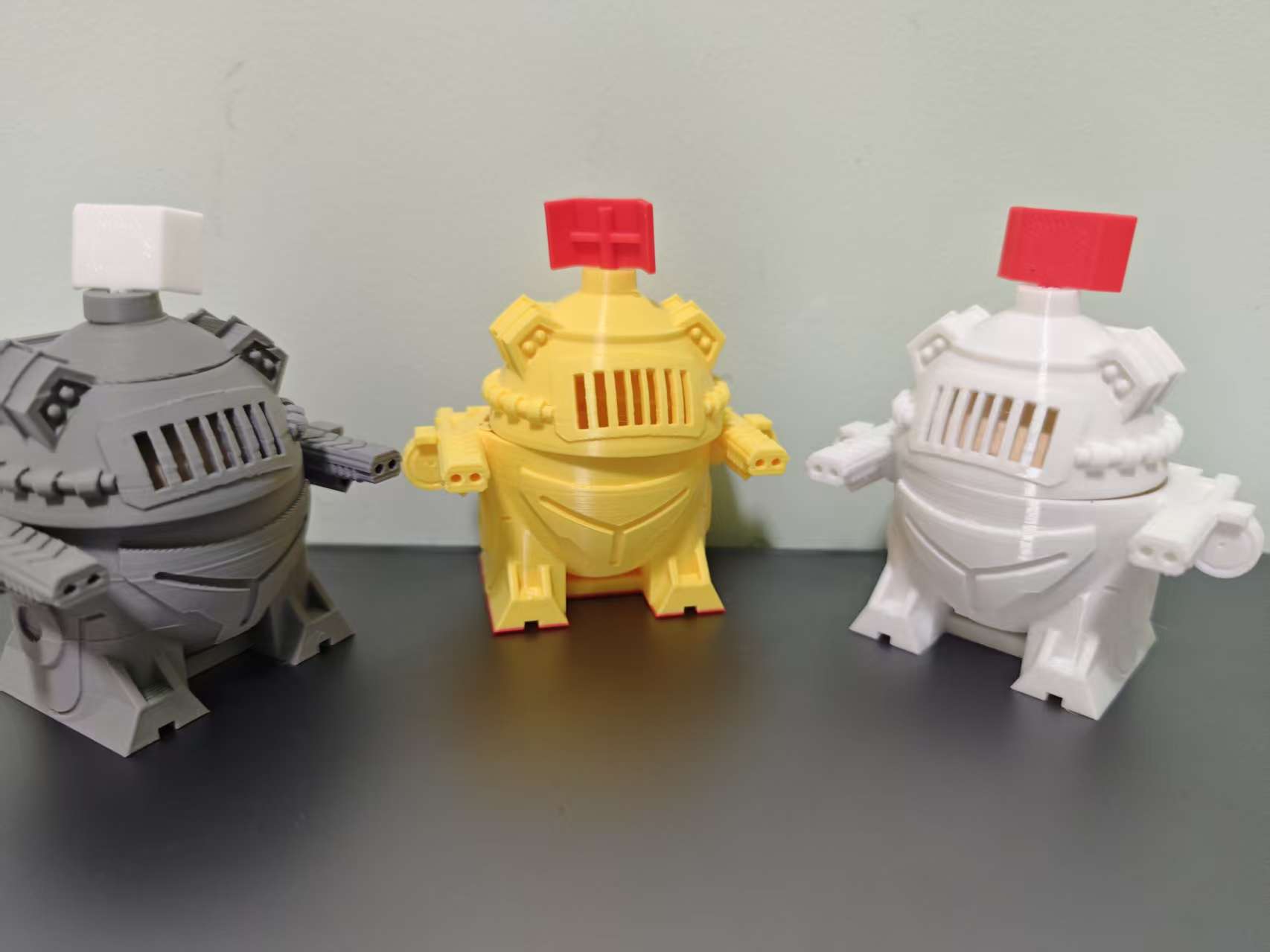

3D打印蛋型機甲手板模型是兼具科幻美學與結構驗證的創意原型，核心設計需平衡 “蛋型流線輪廓” 與 “機甲機械細節”，同時適配 3D 打印工藝特性，避免復雜結構導致打印失敗，適合產品設計展示、模型收藏或科幻主題創作，具體方案如下：
核心設計要點
蛋型機甲的核心是 “蛋型主體 + 機甲模塊化細節”，設計時需兼顧造型完整性與打印可行性。整體尺寸建議控制在 15-20cm（高度）×12-15cm（最大直徑），既凸顯機甲的厚重感，又便于 3D 打印與后處理。蛋型主體采用圓潤流線型設計，表面曲率過渡自然，避免尖銳棱角，底部可設計 3-4 個小型支撐腳（高度 1-2cm），確保放置穩定；機甲細節需圍繞蛋型主體展開，如肩部裝甲、手臂機械結構、腿部折疊機構、背部推進器等，所有細節需與主體融合，避免過度突出導致懸垂結構過多。
結構強度方面，蛋型主體壁厚≥2.5mm，機甲突出部位（如裝甲邊緣、機械臂）壁厚≥2mm，關鍵連接處（如手臂與主體、腿部與主體）添加加強筋（寬度 1-1.5mm，厚度 1mm），防止打印后斷裂；若設計可活動關節（如肩關節、肘關節），需采用分體式設計，關節處預留 0.3-0.5mm 裝配間隙，通過轉軸或卡扣連接，確?；顒?dòng)順暢。細節設計上，可在裝甲表面添加鏤空紋路（如散熱格柵、能量槽）、凹凸肌理（如機械鉚釘、裝甲拼接縫），深度控制在 0.5-1mm，既提升科幻質感，又不會因結構過細導致打印坍塌；頭部可設計為可轉動結構，眼部預留發光組件安裝位（直徑 3-5mm），增強互動性。
建模時使用 Fusion 360、Blender 或 ZBrush 軟件，先搭建蛋型主體框架，再逐步添加機甲模塊化細節，確保模型無破面、重疊面；懸垂結構角度控制在≥45°（無需支撐），對于復雜機械細節（如小于 45° 的懸垂），可拆分打印后組裝，或設計內置支撐（后續易去除）；導出 STL 格式前，用 Meshlab 修復模型缺陷，確保網格結構完整。
打印前準備
模型優化階段，導入 Cura、PrusaSlicer 等切片軟件后，先對模型進行 orientation 調整（擺放角度），優先將蛋型主體的最大面貼合平臺，減少支撐用量；機甲突出細節（如手臂、推進器）盡量朝上或側向擺放，避免大面積懸垂。對于無法避免的懸垂結構（如裝甲下方的鏤空、關節內側），添加樹狀支撐（支撐密度 10%-15%），支撐接觸層厚度設為 0.2mm，支撐與模型的接觸面積控制在最小，便于后續去除且不損傷表面細節。
材料選擇上，優先選用 PETG 材料，兼具剛性與韌性，抗沖擊不易脆裂，適合展示類模型；若追求更高精度與表面光滑度，可選用樹脂材料（光敏樹脂），但樹脂脆性較大，需避免碰撞；若僅用于結構驗證，可選用 PLA 材料（成本低、打印簡單）。切片參數設置需根據材料調整：
PLA 材料：層厚 0.15-0.2mm，填充密度 30%-40%（主體 35%，細節部位 40%），打印速度 50-60mm/s，噴嘴溫度 200-210℃，平臺溫度 50℃，冷卻風扇風速 60%-80%（避免層間粘連）。
PETG 材料：層厚 0.15-0.2mm，填充密度 35%-45%，打印速度 45-55mm/s，噴嘴溫度 210-220℃，平臺溫度 60℃，冷卻風扇風速 40%-60%（防止材料收縮變形）。
樹脂材料：層厚 0.05-0.1mm（提升細節精度），曝光時間 8-12s（根據樹脂類型調整），底部曝光時間 60-80s，支撐密度 20%-25%，選用 “輕支撐” 模式，減少支撐痕跡。
若模型為分體式設計（如主體、手臂、頭部分開打印），需將各部件分別切片，并標注裝配位置，避免混淆；可在裝配面設計定位銷與定位孔（間隙 0.2mm），確保組裝精準。
3D 打印與后處理
打印前需校準 3D 打印平臺水平（樹脂打印機需校準液位），確保噴嘴與平臺間距均勻（PLA/PETG 用紙張測試，間距約 0.1mm），避免模型底部翹邊；PLA/PETG 打印時，可在平臺表面涂抹固體膠或使用 PEI 貼紙，提升附著力；樹脂打印時，需確保樹脂槽清潔無雜質，曝光參數匹配樹脂特性。
打印過程中，實時觀察關鍵細節的成型情況（如鏤空紋路、機械肌理），若出現材料堆積或支撐脫落，需暫停打印調整參數；PLA/PETG 模型打印完成后，待平臺冷卻 15-20 分鐘再取下，樹脂模型打印完成后，先放入酒精中清洗（5-10 分鐘），去除表面殘留樹脂，再進行紫外光固化（10-20 分鐘）。
后處理步驟如下：
去除支撐：PLA/PETG 模型用斜口鉗小心剪斷支撐根部，再用 800 目砂紙輕輕打磨支撐痕跡；樹脂模型用剪刀去除支撐，再用 1000 目砂紙打磨，避免損傷細節。
細節修復：若模型存在小瑕疵（如氣泡、缺料），用 PLA/PETG 專用補料或樹脂補土填充，固化后打磨平整；對于裝甲拼接縫，用砂紙打磨至過渡順滑。
打磨拋光：用 1500-2000 目砂紙逐步拋光模型表面，PLA/PETG 模型可涂抹少量拋光液，或用熱風槍（溫度 60-80℃）輕微加熱后拋光；樹脂模型可進行鏡面拋光（用 3000 目以上砂紙 + 拋光膏），提升表面光滑度。
上色與美化：根據設計風格上色，可采用 “底漆 + 面漆 + 細節涂裝” 流程，如主體用金屬色（銀、槍灰），細節用熒光色（紅、藍）點綴，裝甲縫隙用黑色顏料做陰影處理；眼部可嵌入 LED 燈珠（需提前預留安裝位），背部推進器可粘貼透明亞克力片，增強科幻感；最后可噴一層啞光清漆，保護漆面并提升質感。
優化迭代方向
若打印后發現機甲細節模糊，可在建模時增大細節深度（如從 0.5mm 提升至 1mm），或減小打印層厚（0.1mm 以下）；若關節活動不順暢，可打磨關節接觸面，或增大裝配間隙（至 0.5mm）；若蛋型主體放置不穩，可加寬支撐腳底部（直徑 2-3cm），或在底部添加防滑紋理。
若追求更復雜的機甲結構，可設計可拆卸裝甲（通過磁吸或卡扣固定），內部添加機械內構細節（如齒輪、管線）；若用于動態展示，可在底部安裝旋轉底座，或設計可折疊的腿部結構（展開后站立，折疊后為蛋型）。此外，可嘗試雙色打印或多材料打?。ㄈ缰黧w用 PLA，關節用 TPU 柔性材料），提升模型的功能性與視覺層次。
