行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 4cm*4cm*1cm
后處理: 噴油
案例介紹

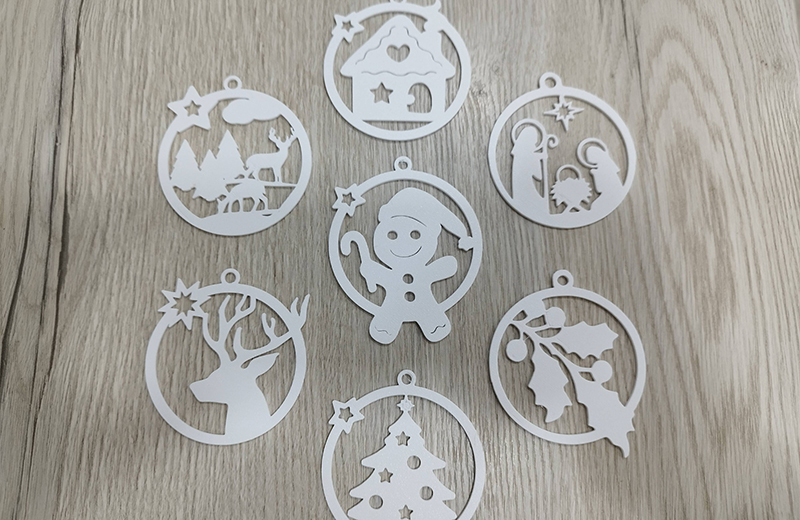

3D打印圣誕樹掛件手板模型是兼具裝飾性與創意性的節日原型，核心設計需兼顧 “小巧精致的造型”“打印可行性” 與 “懸掛實用性”，適合節日裝飾、禮品定制或設計驗證，可靈活適配不同風格（簡約、卡通、復古），具體方案如下：
一、核心設計要點
圣誕樹掛件的設計需圍繞 “輕量化、易打印、強裝飾性” 展開，整體尺寸建議控制在 5-10cm（最大邊長 / 直徑），既便于懸掛在圣誕樹上，又能保證打印效率與結構強度。造型選擇上可多樣化：簡約風格可選星星、鈴鐺、雪花、麋鹿剪影等幾何或具象輪廓；卡通風格可設計圣誕老人、雪人、圣誕襪等立體造型；復古風格可添加花紋、文字（如 “Merry Christmas”）或鏤空細節。
結構設計需適配 3D 打印特性：掛件主體壁厚≥1.5mm，關鍵部位（如懸掛孔、凸起裝飾）壁厚≥2mm，避免過薄導致打印坍塌或斷裂；頂部必須設計懸掛孔（孔徑 3-5mm），便于穿繩懸掛，懸掛孔周圍可添加圓形加強圈（寬度 1mm），防止受力斷裂。若設計立體造型（如立體雪人），需避免大面積懸垂結構（角度＞45°），必要時拆分打印后組裝（如雪人頭部與身體分開打印，通過卡槽或膠水拼接）；若添加鏤空細節（如雪花紋路、花紋圖案），鏤空孔徑≥1mm，確保打印時結構穩定。
建模時使用 Blender、Fusion 360 或 Tinkercad（新手友好），確保模型無破面、重疊面，所有邊角設計圓角（半徑≥0.5mm），避免尖銳棱角劃傷；可在掛件背面預留小型凹槽（深度 0.3mm），便于粘貼磁鐵（做成冰箱貼兩用款）或刻字留名。導出 STL 格式前，用 Meshlab 修復模型缺陷，確保網格結構完整。
二、打印前準備
模型優化階段，導入 Cura、PrusaSlicer 等切片軟件后，先調整擺放角度：優先將掛件的最大面貼合平臺，減少支撐用量；懸掛孔朝上或側向擺放，避免支撐覆蓋孔位（后續難以清理）。對于無法避免的懸垂結構（如立體造型的手臂、鈴鐺的弧形底部），添加樹狀支撐（支撐密度 10%-15%），支撐接觸層厚度設為 0.2mm，支撐與模型的接觸面積控制在最小，便于后續去除且不損傷表面細節。
材料選擇上，優先選用 PLA 材料（成本低、打印簡單、顏色豐富，適合裝飾類模型），推薦紅色、綠色、金色、白色等圣誕主題色；若追求更高韌性（避免碰撞斷裂），可選用 PETG 材料（抗沖擊性優于 PLA）；若想實現透明效果（如雪花、鈴鐺），可選用透明 PLA 或樹脂材料。切片參數設置如下：
PLA 材料：層厚 0.15-0.2mm（兼顧精度與效率），填充密度 20%-30%（無需過高填充，節省材料且輕量化），打印速度 50-60mm/s，噴嘴溫度 200-210℃，平臺溫度 50℃，冷卻風扇風速 70%-80%（避免層間粘連）。
PETG 材料：層厚 0.15-0.2mm，填充密度 25%-35%，打印速度 45-55mm/s，噴嘴溫度 210-220℃，平臺溫度 60℃，冷卻風扇風速 50%-60%（防止材料收縮變形）。
樹脂材料：層厚 0.05-0.1mm（提升細節精度），曝光時間 8-12s，底部曝光時間 60-80s，支撐密度 20%，選用 “輕支撐” 模式，適合高精度、復雜細節的掛件（如精細雪花、小型圣誕老人）。
若批量打印多個掛件（如一套 6 個不同造型），可在切片軟件中排列在同一平臺，合理布局避免碰撞，提升打印效率。
三、3D 打印與后處理
打印前需校準 3D 打印平臺水平，確保噴嘴與平臺間距均勻（PLA/PETG 用紙張測試，間距約 0.1mm），避免模型底部翹邊；PLA 打印時，可在平臺表面涂抹固體膠或使用 PEI 貼紙，提升附著力；樹脂打印時，需確保樹脂槽清潔無雜質，曝光參數匹配樹脂特性。
打印過程中，實時觀察關鍵細節的成型情況（如鏤空紋路、懸掛孔），若出現材料堆積或支撐脫落，需暫停打印調整參數；PLA 模型打印完成后，待平臺冷卻 10-15 分鐘再取下，PETG 模型冷卻 20 分鐘，樹脂模型打印完成后，先放入酒精中清洗 5-10 分鐘（去除表面殘留樹脂），再進行紫外光固化 10-20 分鐘。
后處理步驟如下，重點提升外觀質感與實用性：
去除支撐：PLA/PETG 模型用斜口鉗小心剪斷支撐根部，再用 800 目砂紙輕輕打磨支撐痕跡，尤其注意懸掛孔周圍的打磨，確?？讖焦饣瑹o(wú)毛刺；樹脂模型用剪刀去除支撐，再用 1000 目砂紙打磨，避免損傷精細細節。
細節修復：若模型存在小瑕疵（如氣泡、缺料），用 PLA 專用補料或樹脂補土填充，固化后打磨平整；對于懸掛孔，若孔徑偏小，可用細鉆頭（3-5mm）輕輕擴孔，確保繩子能順暢穿過。
打磨拋光：用 1500-2000 目砂紙逐步拋光模型表面，PLA 模型可涂抹少量 PLA 拋光液，或用熱風槍（溫度 60-80℃）輕微加熱后拋光，提升表面光滑度；樹脂模型可進行鏡面拋光（用 3000 目以上砂紙 + 拋光膏），讓透明掛件更通透。
裝飾美化：根據設計風格進行裝飾：簡約款可噴一層啞光清漆，提升質感并防止掉色；卡通款可用水性漆手繪細節（如圣誕老人的眼睛、雪人的圍巾）；復古款可涂抹金色 / 銀色金屬漆，或用砂紙輕輕打磨邊緣，做舊處理。最后穿過圣誕繩、絲帶或鏈條，懸掛孔處可搭配小鈴鐺、珠子等配飾，增強節日氛圍。
四、優化迭代方向
若打印后發現掛件過重（影響圣誕樹懸掛），可在建模時增加鏤空結構（如雪花內部多設計鏤空紋路），或降低填充密度（最低 15%，確保結構強度的同時輕量化）；若懸掛孔易斷裂，可增大加強圈寬度（1.5mm）或增加懸掛孔數量（對稱設計兩個小孔）。
若想提升實用性，可設計可拆卸結構（如掛件主體與懸掛繩通過卡扣連接），便于收納；或在掛件內部預留 LED 燈珠安裝位（直徑 3mm），接入紐扣電池，做成發光掛件，夜晚裝飾效果更佳。此外，可嘗試雙色打?。ㄈ缂t色主體 + 綠色裝飾）或多材料打?。≒LA 主體 + TPU 柔性掛繩），提升模型的視覺層次與功能性；批量制作時，可將多個掛件設計為組合套裝（如星星 + 鈴鐺 + 雪人三件套），增強禮品屬性。
