行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 5cm*5cm*10cm
后處理: 噴油

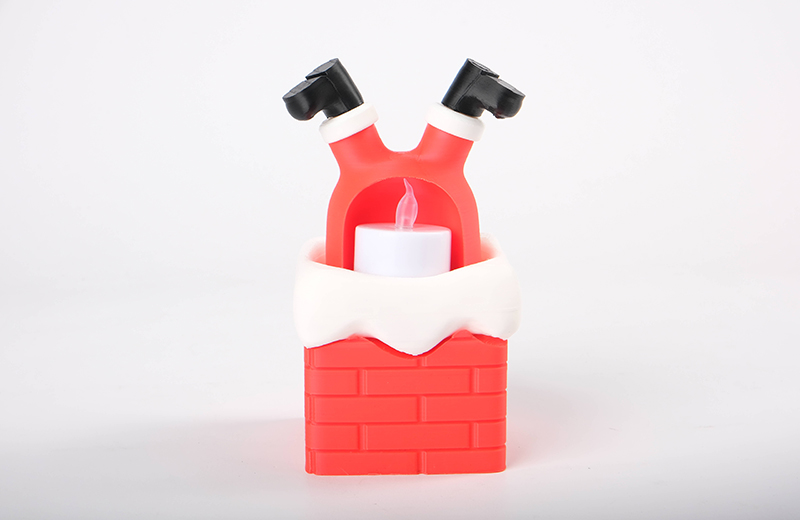

案例介紹
1. 設計概念與核心玩法
絕對安全，模擬場景：
核心光源采用標準電子茶蠟或微型LED模塊。模型內部設計專用卡槽，確保電子燈固定且易更換電池。
完全排除任何與真實火焰、高溫相關的設計，這是玩具設計的紅線。
模塊化與創造性：
基礎煙囪筒身：設計成上下可拼接的結構（如螺紋或卡扣）。
可更換的“故事模塊”：
不同圖案的筒身中段：提供森林動物、星空、海洋生物等不同主題的鏤空窗口模塊。
不同造型的屋頂：尖頂、圓頂、蘑菇頂?shù)龋⒆涌梢宰杂纱钆洹?/p>
玩法：孩子可以像搭積木一樣，組合出自己心目中的燈塔、城堡塔樓、魔法小屋的煙囪。
趣味互動與光影游戲：
利用煙囪的結構特點，創造獨特的光影效果。當電子燈亮起，光線從不同主題的鏤空窗口射出，在墻上講述不同的“光影故事”。
可在底座設計一個簡單的滑動開關或旋轉開關的模擬結構（無需真實電路，只需一個可滑動的部件），增加操作感。
融入簡單機械原理：
將屋頂或某一模塊設計為可旋轉的。例如，旋轉星空屋頂，讓星光“移動”起來。
設計一個可升降的“小精靈”或“小蠟燭”模型，通過旋轉筒身外部的一個旋鈕，利用簡單的螺紋結構讓它在內壁上升下降，模擬“點亮”過程。
2. 3D模型設計要點（玩具安全第一）
尺寸與比例：
整體高度建議在 10-15cm 左右，適合孩子小手抓握和擺放。
所有零件尺寸必須大于“小零件測試筒”（通常直徑約3.2cm，深度約5.7cm），防止嬰幼兒誤吞。這是國際玩具安全標準（如ASTM F963， EN71）的核心要求。
結構安全：
無鋒利邊緣/尖點：所有邊角必須做充分的圓角處理（半徑至少1mm）。
牢固的連接：模塊間的連接（卡扣/螺紋）需要足夠緊，防止孩子輕易拆下小部件，但又不能過緊導致難以操作。可以設計明顯的對位標識。
壁厚均勻：建議最小壁厚 2.5mm，確保玩具耐摔、不易斷裂。
電子燈適配：
在底座中心設計一個尺寸精準的圓柱形空腔，用于嵌入市售的電子茶蠟。空腔頂部留有小孔，讓光線和“火焰”閃爍效果透出。
或者，預留空間安裝帶開關的LED模塊，并用螺絲或卡扣固定電池倉蓋。
3. 3D打印建議
材料選擇（兒童友好、堅固多彩）
食品級PLA：
首選材料。因其原料來自玉米等可再生資源，通常被認為更安全、環保。打印時無異味，色彩選擇極其豐富（包括絲綢、熒光、變色等特效材料），非常適合制作色彩鮮艷的玩具手板。
PETG：
備選方案。如果追求更高的韌性和耐摔性，PETG是更優選擇。它比PLA更耐沖擊，不易摔裂，同時打印成功率也很高。
禁止使用ABS/ASA：
雖然結實，但打印時氣味大，且可能含有不希望出現在兒童玩具中的添加劑。對于手板模型，PLA/PETG的性能完全足夠。
打印參數與方向
打印方向：
為了獲得最強的抗摔能力，應將模型受力最大的方向與打印層方向?qū)R。例如，將煙囪水平躺著打印，可以最大化筒身環向的層間結合力，使其不易在摔落時從層間開裂。
代價：需要為整個側面添加支撐，后處理工作量增加，但換來了更好的耐用性。
層高與填充：
層高：0.15mm – 0.2mm，保證表面光滑，無鋒利層紋。
填充：25% – 35%。使用Gyroid或立方體填充，提供均勻的支撐和良好的抗壓性能。
支撐：
由于復雜的鏤空圖案和可能的水平打印方向，支撐是必須的。
使用“樹狀支撐”，它更易拆除，且對模型表面（尤其是內部）的損傷更小。
4. 后處理、裝飾與安全測試
精細后處理：
徹底拆除所有支撐，特別是內部和鏤空處的。
使用砂紙（從400目到1000目） 仔細打磨每一處邊緣和接縫，確保絕對光滑，用手觸摸無任何刮手感。
裝飾與上色（關鍵步驟）：
可以使用兒童安全的水性丙烯顏料進行手工涂裝，增強主題故事的視覺效果。
或者使用食品接觸安全的PLA線材直接打印出彩色部件，避免后期涂裝可能帶來的脫落和誤食風險。
玩具安全專項測試：
跌落測試：從兒童可能的高度（如70cm）多次跌落至硬地面，檢查是否有零件斷裂或產生小碎片。
拉力測試：對可拆卸模塊施加一定的力，確保連接牢固，小零件不易脫落。
邊緣檢查：用軟布或棉花擦拭所有邊緣，不應有勾絲，確保無毛刺。
功能測試：確保電子燈易裝易卸，開關（如果是模擬的）操作順暢，旋轉部件不會夾傷手指。
