行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 13cm*13cm*10cm
后處理: 噴油
案例介紹

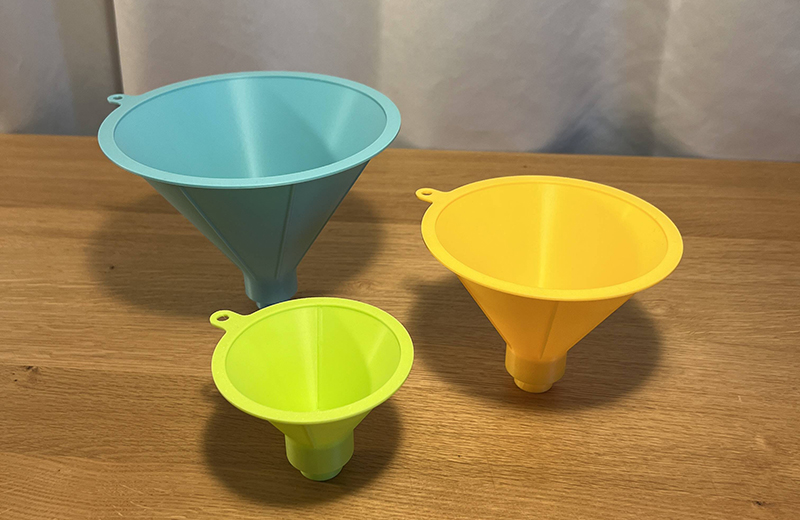

1. 設計概念與核心功能
核心功能分區：
大口徑集液區：頂部寬大的開口，便于快速倒入液體，邊緣可設計輕微外翻防滴漏。
優化導流區：中段為平滑過渡的圓錐或拋物線曲面，是設計的核心，確保液體順滑流動，無滯留。
精準出液嘴：底部出液口。這是關鍵，將設計為標準螺紋接口（如PET瓶口螺紋） 或不同直徑的插嘴，實現與多種容器的無縫對接。
防濺與防溢設計：
導流氣孔：在漏斗頸部最高點附近設計一個或多個小型氣孔。當向密封容器灌注時，容器內的空氣可以從此處排出，防止液體因氣壓反沖而產生“咕嘟”現象和飛濺。
防溢刻度線（可選）：在集液區內壁可設計凸起的刻度線，用于粗略估計容量。
模塊化與多功能：
可更換出液嘴：設計不同口徑（如細長嘴用于灌裝小瓶，粗短嘴用于快速轉移）的出液嘴模塊，通過螺紋或卡扣與漏斗主體連接。
過濾網槽：在導流區頂部設計一個卡槽，用于嵌入3D打印的網狀濾片（過濾雜質）或購買的標準不銹鋼濾網。
手柄/掛孔：設計符合人體工學的手指凹槽或整體手柄，方便持握；頂部設計掛孔，便于收納。
2. 3D模型設計要點
曲面與壁厚：
導流曲面：使用拋物線曲面比簡單的圓錐曲面更能減少流體阻力，實現更快、更平穩的流動。這是體現設計價值的關鍵。
壁厚：保持均勻，建議2-3mm。太厚浪費材料且笨重，太薄可能滲漏。底部螺紋連接處可適當加厚至4mm以增強強度。
出液嘴與螺紋：
如果要連接標準瓶口（如礦泉水瓶），需精確建模M38x4或類似的瓶口螺紋（可搜索“PET Bottle Thread”獲取標準參數）。
出液嘴內部應保持光滑，出口可設計輕微平切，防止液滴懸掛。
傾角與自支撐：
漏斗側壁與垂直線的夾角（懸垂角）最好大于45度。這樣在FDM打印時，多數情況下可以無需支撐，從而獲得光滑無縫的內壁——這對流體工具至關重要。如果設計需要更陡的角，則必須考慮支撐及其后處理對表面的影響。
3. 3D打印建議
材料選擇（根據用途）
食品級PLA或PETG：
首選。如果手板未來可能接觸食物、水或油，必須選擇標有“食品接觸安全”認證的線材。PETG在耐化學性（如油、清潔劑）和韌性上通常優于PLA。
透明/半透明PETG或樹脂：
如果需要觀察液體流動狀態、顏色或液位，透明材料是絕佳選擇。SLA/DLP打印的透明樹脂拋光后通透性極好。
柔性TPU（用于出液嘴或密封圈）：
可以打印一個柔軟的TPU出液嘴，能更好地貼合各種瓶口，實現密封?；蛘叽蛴∫粋€O型圈，用于模塊連接處的防水。
打印參數與方向
打印方向（至關重要！）：
最佳方向：倒置打印。將漏斗的出口朝下，大口朝上，放置在打印平臺上。
優勢：
最重要的內壁導流曲面是“自上而下”打印出來的，完全無需支撐，表面異常光滑，流動性最佳。
頂部集液區域的少量支撐（如果需要）在外側，容易處理。
層紋方向與液體流動方向垂直，對流動的阻礙最小。
層高與填充：
層高：0.2mm（標準）或0.16mm（更高質量）。更低的層高能使曲面更平滑。
填充：15%-25% 足夠。使用Gyroid或線性填充，確保內部結構均勻，避免產生積水空腔。
外殼/周數：增加外圍圈數（3-4圈），可以增加壁厚實感并提高防水性。
4. 后處理與功能測試
精細后處理：
拆除支撐：小心移除所有支撐。特別是如果采用倒置打印，出液口內部應無任何支撐殘留。
打磨與拋光：對外部進行打磨以獲得美觀表面。對于內壁，除非必要，避免打磨，以免破壞光滑性。對于樹脂打印的透明漏斗，可以通過拋光膏或透明光油浸涂來達到水晶般通透的效果。
密封處理（可選）：如果發現微滲漏，可以使用食品安全的環氧樹脂涂層或?qū)Ｓ玫?D打印密封液在內壁涂覆一層，完全固化后形成光滑密封層。
核心功能測試：
水流測試：使用水進行倒灌，觀察流速是否順暢，是否有液體在特定部位滯留或噴濺。
氣孔有效性測試：堵住出液口或?qū)⑵洳迦朊芊馄?，倒水，觀察氣孔是否能有效排出空氣，使水流平穩。
適配性測試：測試出液嘴與目標瓶口的匹配度，是否牢固，是否漏水。
密封性測試：靜置裝有液體的漏斗，檢查連接處和壁厚是否有滲漏。
清潔測試：測試是否容易沖洗干凈，無死角。
5. 模型獲取與進階設計
下載與修改：
在Thingiverse、Printables搜索 “Funnel”，會有大量基礎設計。
更推薦搜索?“Parametric Funnel”（參數化漏斗）或?“Laboratory Funnel”（實驗室漏斗），這些設計通常更專業，考慮到了流體力學，并且允許您自定義頂部直徑、底部直徑和高度。
總結
這個“精準導流者”漏斗手板方案，將一個簡單的工具提升為了一個體現工程思考和用戶關懷的原型。通過倒置打印獲得光滑內壁、集成導氣孔、模塊化出液嘴等設計，可以打印出一個不僅能用，而且非常好用、專業的漏斗原型。
