行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 20cm*10cm*2cm
后處理: 噴油
案例介紹

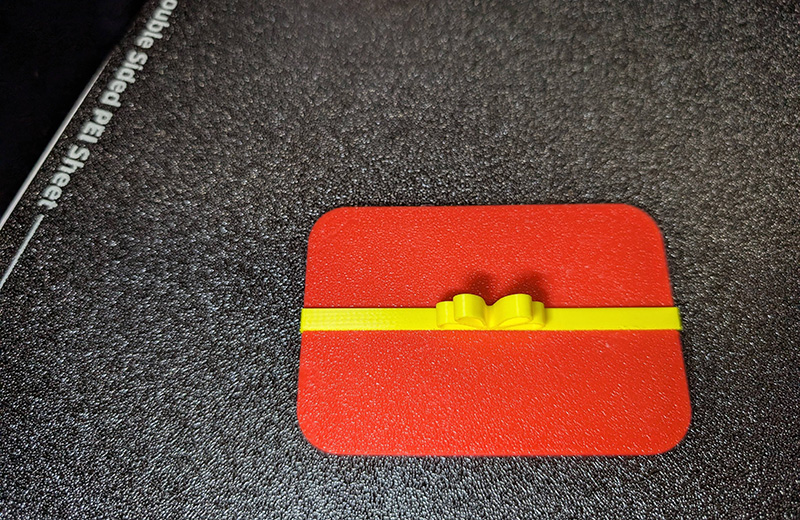

3D打印圣誕賀卡禮盒手板模型是兼具節日儀式感與實用價值的定制化擺件，核心定位為 “可容納賀卡的迷你禮盒手板”，需兼顧結構適配性（賀卡收納）、圣誕主題辨識度與 3D 打印工藝適配性，適合節日禮品打樣、桌面裝飾或個性化禮物，以下是詳細實現方案：
一、核心設計要點
1. 尺寸與結構設計
禮盒尺寸需匹配常規賀卡（標準賀卡 14cm×10cm，迷你賀卡 8cm×5cm），手板模型建議按 “迷你比例” 設計（適配迷你賀卡），尺寸控制在 10cm×7cm×4cm（長 × 寬 × 高），既便于 3D 打印，又能完整容納賀卡。結構采用 “翻蓋式” 設計，分為盒身與盒蓋兩部分，盒身內壁預留賀卡放置槽（深度 3.5cm，寬度比賀卡寬 0.2cm，確保賀卡輕松插入且不松動），盒蓋與盒身通過 “隱形鉸鏈” 連接（厚度 1.5mm，寬度 5mm，采用柔性結構設計，避免打印后斷裂），或采用分體式設計（后續通過磁吸 / 卡扣組裝，降低打印難度）。
結構強度優化：盒身壁厚 2.5mm，盒蓋壁厚 2mm，鉸鏈連接處添加弧形加強筋（半徑 1mm），盒底設計防滑墊凹槽（直徑 8mm，深度 0.5mm，可嵌入硅膠防滑墊）；避免尖銳棱角，所有邊角設計圓角（半徑 0.8mm），提升手感與安全性。若需增強節日氛圍，可在盒身側面設計鏤空圣誕元素（如雪花、圣誕樹、麋鹿剪影），鏤空孔徑≥1.2mm，避免打印時坍塌；盒蓋頂部可預留圣誕主題 LOGO 或文字凹槽（深度 0.5mm），便于后續填充顏料裝飾。
2. 建模與文件優化
選用新手友好的 Tinkercad、專業級 Fusion 360 或 Blender 進行建模：先繪制長方體盒身與盒蓋，預留鉸鏈或組裝結構，再添加圣誕元素細節（鏤空花紋、LOGO 凹槽）；確保模型無破面、重疊面，鏤空結構與盒壁連接牢固（連接寬度≥1mm）。導出 STL 格式前，用 Meshlab 修復網格缺陷，減少打印故障；若設計分體式結構，需在連接面預留 0.2mm 裝配間隙，確保組裝順暢。
3. 圣誕主題元素融入
外觀裝飾：盒身側面雕刻圣誕花紋（如纏繞的圣誕藤條、鈴鐺、雪人），盒蓋頂部設計立體圣誕樹或馴鹿造型（高度≤1.5cm，避免打印時重心不穩）；
色彩適配：設計時規劃雙色效果（如紅色盒身 + 綠色盒蓋、金色盒身 + 白色裝飾），可通過分件打?。ú煌伾牧戏謩e打印盒身與裝飾件）或后期上色實現；
互動設計：在盒蓋內側預留小口袋（深度 2cm），可放入迷你圣誕貼紙或糖果；或在盒身底部設計可拆卸底座，內置 LED 燈珠（直徑 3mm），做成發光禮盒，提升節日氛圍。
二、打印前準備
1. 材料選擇
優先選用 PLA 材料（成本低、顏色豐富、打印穩定性強，適合手板模型），推薦圣誕主題色組合（紅色 / 綠色 / 金色 / 白色）；若追求更高韌性（避免鉸鏈斷裂），可選用 PETG 材料（抗沖擊性優于 PLA）；若想實現細膩細節與光澤感，可選用樹脂材料（適合迷你尺寸、高精度裝飾件）。
2. 切片參數設置
導入 Cura、PrusaSlicer 等切片軟件，按以下參數調整（以 PLA 材料為例）：
層厚：0.15-0.2mm（兼顧精度與效率，細膩細節建議 0.1mm）；
填充密度：盒身 / 盒蓋 25%-30%（保證剛性），鉸鏈 / 鏤空結構 35%-40%（增強強度）；
打印速度：50-60mm/s（常規區域），細節區域（花紋、鉸鏈）30-40mm/s；
溫度參數：噴嘴溫度 200-210℃，平臺溫度 50℃（玻璃平臺可涂抹固體膠提升附著力）；
支撐設置：若有立體圣誕造型（如圣誕樹、馴鹿），添加樹狀支撐（支撐密度 10%-15%），支撐與模型接觸面積控制在最??；鏤空結構無需額外支撐（孔徑≥1.2mm 可自支撐）；
擺放角度：盒身與盒蓋盡量平放（底面貼合平臺），鉸鏈結構朝上，減少支撐用量；立體裝飾件（如圣誕樹）垂直擺放，確保成型精度。
3. 批量與組合打印優化
若打印多個禮盒手板，可在切片軟件中合理排列（預留 5-8mm 間距），一次性打印完成；若設計分件裝飾（如可拆卸圣誕花），可將裝飾件與盒身分開切片，分別用對應顏色材料打印，后期通過瞬間膠或磁吸（嵌入微型磁鐵）組裝，提升靈活性。
三、3D 打印與后處理
1. 打印過程控制
打印前校準平臺水平，確保噴嘴與平臺間距均勻（PLA 材料用紙張測試，間距約 0.1mm）；打印過程中實時觀察鉸鏈、鏤空等關鍵結構的成型情況，若出現材料堆積或支撐脫落，及時暫停調整參數；PLA 材料打印完成后，待平臺冷卻 10-15 分鐘再取下，避免模型變形。
2. 后處理步驟
去除支撐：用斜口鉗小心剪斷支撐根部，再用 800 目砂紙輕輕打磨支撐痕跡，重點處理鉸鏈、鏤空邊緣等精細部位，避免打磨過度導致細節丟失；
結構修復：若鉸鏈處有斷裂或鏤空結構有毛刺，用 PLA 專用補料填充，固化后打磨平整；分體式模型組裝時，在連接面涂抹少量瞬間膠（避免膠水溢出影響外觀）；
打磨拋光：用 1500-2000 目砂紙逐步拋光模型表面，PLA 模型可涂抹少量 PLA 拋光液，或用熱風槍（溫度 60-80℃）輕微加熱后拋光，提升表面光滑度；
裝飾美化：根據設計風格進行裝飾：用水性漆填充 LOGO 凹槽（如金色漆填充圣誕文字），在鏤空花紋處粘貼透明彩紙（增強光影效果）；盒蓋頂部的立體裝飾件可噴一層啞光清漆，保護表面并提升質感；若設計發光功能，在盒底鉆孔（直徑 3mm），嵌入 LED 燈珠與紐扣電池，用膠水固定。
四、優化迭代與拓展
1. 常見問題解決
鉸鏈易斷裂：建模時增加鉸鏈厚度（≥2mm）或?qū)挾龋ā?mm），打印時提高填充密度（40%），選用 PETG 材料；
盒蓋閉合不嚴：調整盒身與盒蓋的配合間隙（增大至 0.3mm），打印時降低層厚（0.15mm）提升尺寸精度；
鏤空結構坍塌：建模時增大鏤空孔徑（≥1.5mm），打印時降低速度（30mm/s），提高噴嘴溫度（215℃）；
表面有層紋：用 2000 目砂紙拋光后，噴涂一層透明清漆，掩蓋層紋并提升光澤。
2. 功能拓展方向
可定制化：在盒身側面預留可替換裝飾面板（通過卡扣固定），設計多套圣誕主題面板（如雪花、馴鹿、圣誕襪），便于更換造型；
實用升級：將盒身設計為可拆分結構，內部增加卡槽，既能容納賀卡，又能存放迷你圣誕首飾（如耳釘、項鏈），提升實用性；
場景延伸：按比例放大尺寸（如 15cm×10cm×6cm），打印可容納標準賀卡的禮盒手板，或設計系列化模型（如圣誕襪造型禮盒、雪人造型禮盒），增強收藏價值。
通過以上方案，可快速實現圣誕賀卡禮盒手板模型的3D打印制作，既保證結構適配性與節日氛圍，又能通過靈活的設計與裝飾滿足個性化需求，適合作為手板打樣、節日禮品或創意裝飾。
