行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 20cm*20cm*18cm
后處理: 噴油
案例介紹

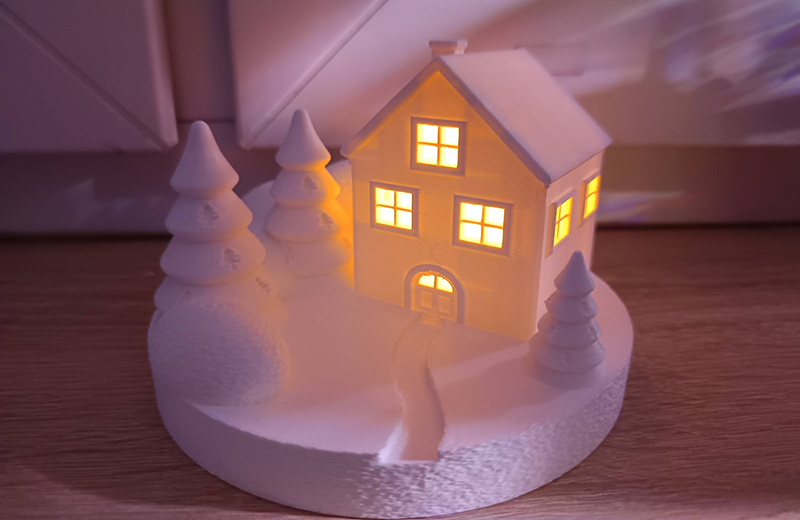

3D打印圣誕小屋帶LED燈手板模型，是融合節日氛圍、3D打印工藝與燈光裝飾的創意原型，核心是 “結構適配打印 + 燈光嵌入無痕 + 細節還原節日感”，既能滿足手板模型的展示性，又能通過 LED 燈實現氛圍感點亮，以下是從設計、打印、燈光組裝到后處理的全流程詳細方案，適配新手操作且兼顧質感：
一、核心設計要點（決定打印成功率與燈光效果）
設計需同時兼顧 3D 打印的可行性（避免懸空、易拆支撐）和 LED 燈的嵌入合理性（隱藏線路、不破壞結構），推薦用 Blender、UG 或 SolidWorks 建模，關鍵要點如下：
整體結構設計
尺寸適配：手板模型建議尺寸 15-30cm（過小不利于燈光安裝，過大打印耗時久），采用 “拆分式設計”—— 屋頂、墻體、底座分開建模，方便打印、組裝和燈光嵌入，各部件預留 2-3mm 拼接卡扣（無需膠水，可拆卸）。
避坑細節：墻體預留門窗鏤空（寬度≥2mm，避免打印時坍塌），屋頂做斜坡結構（角度≥30°，減少支撐），底座設計凹槽（深度 5-8mm，用于放置 LED 燈組和隱藏線路）。
LED 燈嵌入設計（核心重點）
燈組選型：優先用微型 LED 燈串（3V 紐扣電池供電，安全無高溫，避免燙傷模型），燈珠直徑 3-5mm（適配手板尺寸），建議選暖白色（貼合圣誕氛圍），長度根據小屋尺寸選擇（15cm 小屋用 5-8 珠燈串，30cm 用 12-16 珠）。
線路預留：墻體內部預留 1-2mm 直徑的穿線孔（貫穿底座到屋頂），門窗內側預留微小凹槽（寬度 1mm，用于貼合燈珠，避免燈珠突出影響外觀）；底座凹槽預留電池盒位置（尺寸匹配紐扣電池盒，約 20×10×5mm），并開一個小缺口（方便更換電池）。
圣誕細節設計（提升氛圍感，適配打印）
可打印細節：屋頂添加圣誕花環、小鈴鐺（厚度≥1.5mm，避免打印斷裂），墻體粘貼打印的圣誕襪、雪花、松枝（采用薄片打印，厚度 0.8-1mm），門口設計小臺階、圣誕樹（拆分打印后拼接）。
簡化原則：復雜花紋（如雪花紋路）用淺浮雕設計（深度 0.3-0.5mm），避免深鏤空導致打印變形；所有銳角改為圓角（半徑≥0.5mm），提升安全性且易拆支撐。
二、3D 打印參數與材料選擇（兼顧質感與易加工）
優先選擇易打印、表面細膩的材料，適配燈光透出的氛圍感，打印參數按材料分類調整，新手可直接套用：
材料選擇（3 種主流選項，按需挑選）
首選 PLA+（推薦）：顏色選白色、紅色、綠色（圣誕經典色），表面細膩、易打印、無異味，打印后易打磨上色，燈光可輕微透出（適合做墻體、底座），成本適中，適合新手。
柔性樹脂（適合細節件）：光固化柔性樹脂，精度高（可還原 0.1mm 細節，如雪花紋路、鈴鐺紋理），表面光滑，適合打印圣誕花環、小裝飾件，缺點是成本略高，需光固化打印機。
透明樹脂（增強燈光效果）：若想讓燈光從墻體、屋頂透出，打造 “發光小屋” 效果，可選用透明樹脂打印墻體（厚度 2-3mm），搭配不透明 PLA + 打印屋頂和裝飾，燈光透出更均勻。
打印參數（以 PLA + 為例，F(xiàn)DM 打印機通用）
主體部件（墻體、底座、屋頂）：層高 0.2mm，填充率 20%-30%（兼顧硬度和輕量化，避免過重壓壞燈組），噴頭溫度 200-210℃，床溫 60℃，打印速度 50-60mm/s。
細節件（花環、雪花）：層高 0.1-0.15mm，填充率 15%-20%，開啟支撐（選用易拆支撐），打印速度 30-40mm/s，避免細節斷裂。
關鍵設置：勾選 “輪廓加粗”（次數 2 次），增強部件邊緣硬度；透明樹脂打印時，關閉支撐接觸優化，減少支撐殘留對透光性的影響。
三、打印后處理（去除瑕疵，適配燈光組裝）
后處理核心是 “打磨光滑 + 清理殘留”，避免尖銳邊角劃傷手，同時保證燈光安裝順暢：
基礎處理：打印完成后，用鑷子輕輕拆除支撐（細節件用牙簽輔助），殘留支撐痕跡用 1000 目細砂紙蘸水打磨（PLA + 部件），樹脂部件用酒精擦拭表面殘留樹脂，再用細砂紙輕微打磨。
上色優化（提升圣誕氛圍）：PLA + 部件可先用丙烯顏料上色（屋頂紅色、墻體白色、松枝綠色），上色后用吹風機吹干，再噴一層啞光清漆（保護表面，避免掉色）；透明樹脂部件無需上色，直接打磨光滑即可，燈光透出效果更好。
燈光安裝預處理：用牙簽或細鉆頭，將墻體預留的穿線孔、燈珠凹槽清理干凈，避免殘留粉末堵塞線路；底座電池盒凹槽用砂紙打磨平整，確保電池盒能平穩放入。
四、LED 燈組裝（無痕嵌入，保證點亮效果）
組裝步驟簡單，新手可快速上手，重點是隱藏線路，避免影響外觀：
線路布置：將 LED 燈串從底座穿線孔傳入墻體，再從屋頂穿線孔穿出（若僅墻體發光，可只在墻體布置燈珠），燈珠嵌入門窗內側的凹槽，用少量熱熔膠（低溫款，避免燙傷模型）固定燈珠（膠水用量不宜過多，避免溢出）。
電池盒安裝：將紐扣電池裝入電池盒，固定在底座凹槽內，電池盒電線與燈串電線對接（正負極對應，多數燈串有正負極標識），對接處用絕緣膠帶包裹（避免短路），多余線路塞入底座凹槽。
整體組裝：將屋頂、墻體與底座通過卡扣拼接牢固，若拼接松動，可在卡扣處涂少量熱熔膠固定；將打印的圣誕裝飾件（花環、圣誕襪）用熱熔膠粘貼在對應位置，完成組裝。
五、進階優化與注意事項（避免返工，提升質感）
燈光效果優化：若想讓燈光更有層次，可在屋頂內部、門口圣誕樹位置各增加 1 組小燈串，搭配暖光濾鏡（粘貼在燈珠外側，薄如蟬翼，不影響外觀），打造漸變光影效果。
打印避坑：打印屋頂時，建議將屋頂翻轉打?。ǖ酌娉希?，減少支撐使用，避免屋頂表面留下支撐痕跡；細節件打印時，盡量單獨打印，避免與主體部件一起打印導致碰撞變形。
安全注意：選用 3V 紐扣電池，避免使用高壓電池（防止短路燒毀模型或燙傷）；組裝后避免用力擠壓模型，尤其是透明樹脂部件，易斷裂；存放時避免陽光直射，防止 PLA + 部件老化變色。
瑕疵修復：若打印后出現小劃痕，用 2000 目水砂紙打磨后，重新上色噴清漆；若燈珠不亮，檢查正負極對接是否正確，或更換電池。
通過以上流程，可打印出一款 “可發光、可拆分、細節飽滿” 的圣誕小屋手板模型，燈光透過門窗、透明墻體透出暖光，搭配圣誕裝飾，既能作為節日展示品，也能作為手板原型優化迭代，兼顧實用性與氛圍感。
