案例介紹

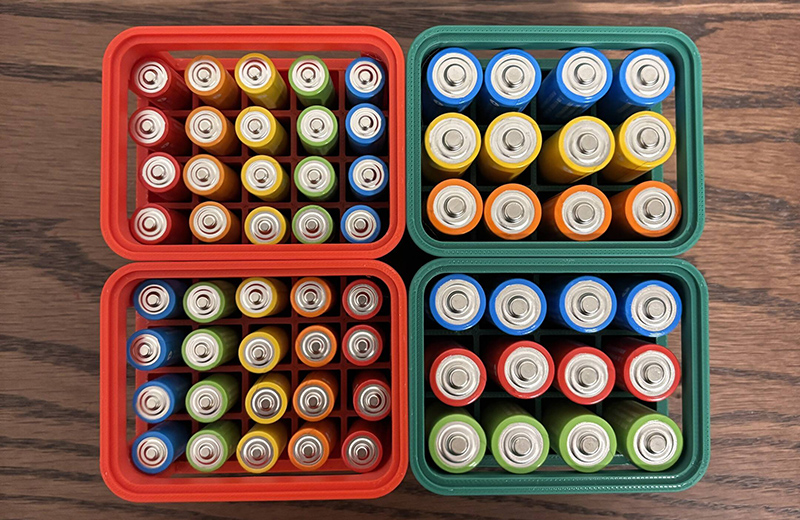

3D打印可堆疊電池收納盒手板模型核心是 “堆疊適配 + 收納精準 + 打印易實現”，兼顧手板展示性與基礎實用性，可適配 AA/AAA 等常用電池，支持多層堆疊且拼接牢固，以下是從設計、打印、后處理到組裝的全流程方案，適配新手操作，兼顧精度與效率：
一、核心設計要點（決定堆疊性與打印成功率）
設計需同時滿足 “電池收納精準、多層可堆疊、無懸空易打印”，推薦用 Blender/UG/SolidWorks 建模，關鍵要點如下：
1. 整體結構設計：采用 “單層獨立盒體 + 堆疊拼接結構”，單層尺寸適配電池規格（AA 電池：?jiǎn)螌觾?nèi)尺寸 15×15×50mm，單盒可放 4-6 節；AAA 電池：11×11×40mm），單層高度 12-15mm（預留堆疊卡扣空間），整體尺寸控制在 100×80×60mm 內（便于打印與攜帶）。
2. 堆疊核心結構（關鍵）：盒體頂部設計 2-4 個凸起卡扣（直徑 3-4mm，高度 2-3mm），底部對應位置設計凹槽（尺寸比卡扣大 0.1-0.2mm，實現緊配合），卡扣采用圓角設計（半徑 0.5mm），避免打印斷裂；盒體四周設計定位凸條（寬度 1mm，高度 1mm），堆疊時貼合相鄰盒體，防止偏移。
3. 收納細節設計：?jiǎn)螌觾?nèi)部劃分獨立電池倉（每個電池倉間隙 0.5mm，避免電池晃動），電池倉一端預留 1-2mm 缺口（方便取放電池）；盒體側面設計淺凹槽（寬度 5mm，高度 8mm），作為手持位，便于拆分堆疊的盒體。
4. 打印適配設計：所有結構壁厚統一為 2-3mm（避免薄厚不均導致打印變形），無深鏤空、無懸空結構（無需大量支撐）；盒體邊角全部做圓角（半徑 1mm），提升手感且易拆支撐；預留支撐接觸點（面積≥1mm2），減少支撐殘留對堆疊精度的影響。
二、3D 打印材料與參數選擇（兼顧硬度與易加工）
優先選擇易打印、硬度適中的材料，適配手板模型的展示與輕度使用，參數可直接套用（FDM 打印機通用）：
1. 材料選擇（3 種主流選項）：
– 首選 PLA+（推薦）：顏色選灰色、黑色、白色（百搭且耐臟），表面細膩、易打印、無異味，硬度適中（可滿足堆疊承重），成本低，適合新手，打印后易打磨上色，適配手板展示與基礎使用。
-ABS 材料：硬度高于 PLA+，耐溫性更好，適合需要反復堆疊、輕度使用的手板模型，但打印時易翹邊，需加熱床（溫度 80-90℃），適合有一定打印經驗的使用者。
-PETG 材料：韌性好、不易斷裂，表面有輕微光澤，適合需要頻繁拆分堆疊的手板，打印難度介于 PLA + 與 ABS 之間，無需復雜調試。
2. 打印參數（以 PLA + 為例）：
– 主體盒體：層高 0.2mm，填充率 30%-40%（兼顧硬度與輕量化，避免過重壓壞卡扣），噴頭溫度 200-210℃，床溫 60℃，打印速度 50-60mm/s，開啟輪廓加粗（2 次），增強盒體邊緣硬度。
– 細節結構（卡扣、定位凸條）：層高 0.15mm，填充率 40%，打印速度 30-40mm/s，開啟易拆支撐（支撐密度 10%），避免卡扣打印變形或斷裂。
– 關鍵設置：勾選 “溫度補償”，防止噴頭溫度波動導致的尺寸偏差；打印順序選擇 “從內到外”，先打印電池倉，再打印盒體外殼與卡扣。
三、打印后處理（去除瑕疵，保證堆疊精度）
后處理核心是 “清理支撐 + 校準尺寸 + 優化手感”，避免影響堆疊貼合度與使用體驗：
1. 基礎處理：打印完成后，用鑷子輕輕拆除支撐（卡扣、凹槽處的支撐用牙簽輔助），殘留支撐痕跡用 1000 目細砂紙蘸水打磨（重點打磨卡扣與凹槽接觸面，確保拼接順滑），打磨后用酒精擦拭表面，去除粉末殘留。
2. 尺寸校準：若卡扣與凹槽配合過緊（無法拼接），用砂紙打磨卡扣（每次打磨 0.05mm，逐步測試）；若配合過松（堆疊松動），在凹槽內涂少量熱熔膠（低溫款），增加摩擦力，確保堆疊后不脫落。
3. 手感與外觀優化：盒體內壁、電池倉缺口用砂紙打磨光滑，避免尖銳邊角劃傷手或電池；若需提升外觀質感，可噴一層啞光清漆（保護表面，避免掉色），也可根據喜好，用丙烯顏料給盒體、卡扣上色（如給卡扣涂亮色，區分層級）。
4. 瑕疵修復：若打印后卡扣斷裂、定位凸條變形，可裁剪少量 PLA + 線材，用熱熔膠粘貼修復，修復后打磨平整，不影響堆疊使用；若盒體出現小劃痕，用 2000 目水砂紙打磨后，重新擦拭即可。
四、組裝與堆疊測試（確保實用性）
組裝步驟簡單，重點測試堆疊貼合度與電池收納精準度，新手可快速上手：
1. 單個盒體組裝：無需額外組裝，打印完成后即為完整單層盒體，檢查電池倉尺寸（放入對應規格電池，確保不松動、易取放），檢查卡扣與凹槽的配合度，確保單個盒體無變形、卡扣無斷裂。
2. 多層堆疊組裝：將上層盒體的卡扣對準下層盒體的凹槽，輕輕按壓，直至卡扣完全嵌入凹槽，定位凸條與下層盒體側面貼合，無偏移；依次堆疊 2-4 層，測試整體穩定性（堆疊后倒置，無脫落即為合格）。
3. 優化調整：若堆疊后盒體傾斜（定位不準），用砂紙打磨定位凸條，調整凸條厚度，確保每層盒體對齊；若電池取放不便，用雕刻筆將電池倉缺口擴大 1mm（避免劃傷電池）。
五、進階優化與注意事項（避免返工，提升質感）
1. 功能優化：若需增加實用性，可在盒體頂部設計標簽槽（尺寸 20×10mm，深度 0.5mm），粘貼標簽區分電池型號（AA/AAA）；也可在盒體側面打孔（直徑 3mm），方便懸掛收納。
2. 打印避坑：打印時避免在卡扣上方設置支撐，若無法避免，選擇 “樹狀支撐”，減少支撐與卡扣的接觸面積，便于拆除；單層盒體盡量單獨打印，避免多個盒體一起打印導致碰撞、變形。
3. 使用注意：PLA + 材質不耐高溫（熱變形溫度 60℃左右），避免將堆疊后的盒體放在高溫環境（如陽光直射、靠近熱源），防止變形；避免用力擠壓盒體，尤其是卡扣處，易斷裂；存放時將盒體拆分堆疊，避免長期擠壓導致卡扣老化。
4. 批量打?。喝粜枧恐谱?a href="http://www.yykqjc.com/" data-type="link" data-id="http://www.yykqjc.com/">手板模型，先試切 1 個單層盒體，測試尺寸精度、堆疊配合度，優化打印參數后再批量投產，確保所有盒體的卡扣、凹槽尺寸一致，可交叉堆疊。
通過以上流程，可打印出 “堆疊牢固、收納精準、外觀整潔” 的可堆疊電池收納盒手板模型，既能滿足手板展示需求，也能實現基礎的電池收納與堆疊功能，適配產品研發原型、個性化收納工具展示等場景，同時可根據電池規格、堆疊層數，靈活調整設計尺寸與打印參數。
