行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 20cm*18cm*25cm
后處理: 噴油
案例介紹
一、設計核心概念與方案
你需要決定一個設計方向。這里提供三種由淺入深的方案：
方案A：浮雕式盒蓋（最易實現）
概念：在一個標準方形或圓形盒子的頂蓋上，浮雕出卡西法的臉部和火焰輪廓。
優點：建模簡單，打印容易，功能穩定。
缺點：立體感和角色還原度較弱。

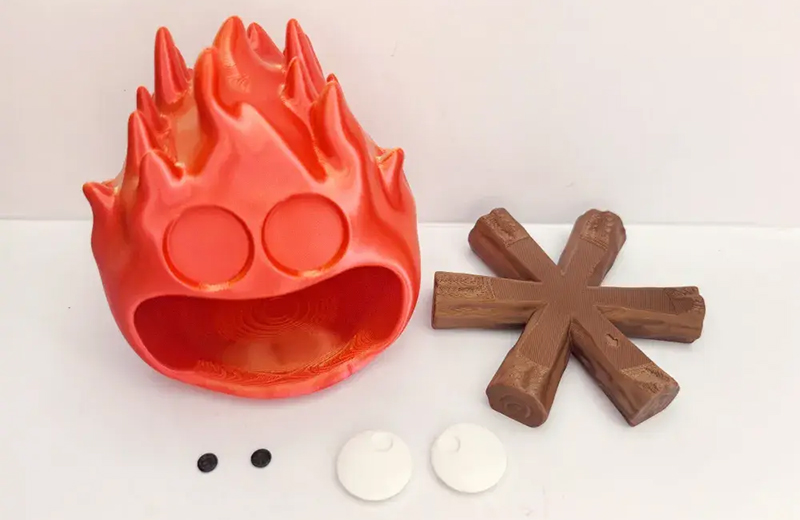

方案B：卡西法頭部作為盒身（推薦平衡方案）
概念：卡西法的頭部就是盒身，張開的嘴巴是投幣/放入物品的入口，后腦勺是可開合的蓋子。 這是最經典、最受歡迎的設計。
結構：
下半部分（主體）：包含面部表情（大眼睛、嘴巴入口）、底部火焰基座。內部中空，用于儲物。
上半部分（蓋子）：卡西法頭頂?shù)幕鹧婧秃竽X勺，通過鉸鏈、磁吸或螺紋與主體連接。
優點：角色特征鮮明，功能與形態結合巧妙，趣味性強。
方案C：全景場景式（高階）
概念：將整個盒子設計成壁爐一角，卡西法在爐膛里，旁邊可能還有小門、柴火和蘇菲的椅子等微縮場景。
優點：場景感、故事性極強，是頂級的展示品。
缺點：設計、打印和涂裝異常復雜。
我們以最推薦的【方案B】為例，展開詳細步驟。
二、詳細設計建模要點
軟件選擇：Blender 是首選，因?yàn)樗鼧O其擅長處理此類有機的、雕塑式的模型。
1. 頭部與火焰造型
參考圖：務必從電影中截取多角度的卡西法正面、側面參考圖，導入Blender作為背景參考。
基礎建模：
從一個球體或立方體開始，雕刻出卡西法頭部的基本形狀。注意它上寬下窄的梨形火焰頭和下垂的“眼角”。
火焰處理：頭頂?shù)幕鹧娌灰龀晒饣钠瑺?。使用Blender的“雕刻模式”，選用抓取、拉捏、刮削等筆刷，手動塑造出火焰跳躍、分叉的不規則有機形態。這是項目成敗的關鍵。
五官與表情：
大眼睛：挖出兩個大而圓的眼窩，可以單獨建模兩個球體作為眼珠嵌入，方便后期涂裝。
嘴巴（入口）：設計成一個張開的、驚喜或驚訝狀的“O”型嘴。確保入口足夠大，便于投放硬幣或小物。內部要做成光滑的漏斗形，引導物品落入盒內。
2. 分件與功能結構設計
分件策略：必須拆分打??！
A件 – 主體（下半部）：包含臉、嘴巴入口、底部火焰基座和內部儲物腔。底部必須是封閉的。
B件 – 蓋子（上半部）：包含頭頂火焰和后腦勺。
C件 – 眼睛（可選）：單獨打印，方便上色。
D件 – 內部隔板（可選）：如果希望分類收納。
連接方式：
磁吸（最優雅）：在主體和蓋子的接合面預留圓柱形凹槽，嵌入4x2mm或6x3mm的小磁鐵。
螺紋：在接合處設計螺紋，旋轉打開，密封性好但操作稍繁瑣。
鉸鏈（最生動）：設計一個微型合頁結構，讓蓋子能像真正的門一樣翻開。這對打印精度要求高。
3. 內部優化
儲物空間：確保內部有足夠且規則的容積?？梢栽O(shè)計一個可抽出的內膽（單獨打印），便于清空物品。
重量與穩定性：底部要設計得足夠?qū)挻?，或增加配重，防止頭重腳輕而傾倒。
三、3D打印策略
材料選擇：
PLA：主流選擇，易于打印細節?？梢允褂?strong>多色/多材料打印機，用橙色/黃色打印火焰部分，用藍色/灰色打印眼睛和陰影部分。
光敏樹脂：如果你追求極致的表面光滑度和五官細節，樹脂打印是無可匹敵的。尤其適合表現火焰的復雜紋理。
打印設置：
高精度：層高0.12mm (FDM) 或 0.05mm (樹脂)。
支撐：這是難點?？ㄎ鞣☉铱盏幕鹧婕舛诵枰罅恐?。務必使用 “樹狀支撐” ，它更易去除且對模型表面損傷小。在切片軟件中仔細調整支撐角度和密度。
打印方向：嘗試讓模型以一定角度后仰打印，這樣面部細節和火焰都能獲得較好的支撐，且減少臉上的支撐點。
四、后處理與涂裝（賦予靈魂）
這是讓“一團塑料”變成“活著的卡西法”的關鍵。
1. 基礎處理
小心去除所有支撐，用砂紙打磨支撐殘留和明顯的層紋。
用補土填補模型縫隙和不平整處，特別是分件接合處。
2. 火焰特效涂裝（核心技法）
底漆：整體噴涂白色或淺灰色水補土。
底色：火焰部分整體噴涂明亮的橙黃色。
層次渲染：
內部：用透明橙、透明紅的漆，從火焰根部向尖端進行漸變噴涂，營造中心最熱的感覺。
尖端：用亮黃色、甚至淡藍色干掃火焰的尖端和最突出的分叉，模擬高溫部分。
陰影：在火焰之間的縫隙、底部，用深紅或褐色進行漬洗，加深陰影，增強立體感。
“發光”效果：
用極細的筆，在眼睛下方、嘴巴內部等背光區域，涂上淡淡的熒光橙或熒光黃。
終極方案：在模型內部安裝暖黃色LED燈帶或燈珠，電源和開關藏在底座。通電后，卡西法的眼睛、嘴巴和整個火焰部分會從內部透出溫暖的光，效果無與倫比！
3. 面部與細節
眼睛：涂上標志性的藍色大眼珠，點上高光，立刻就有神了。
煙灰與質感：在嘴巴周圍、底部，用黑色和灰色干掃，做出壁爐的煙灰效果。
保護漆：最后整體噴涂一層消光保護漆，統一光澤，讓火焰質感更真實。
五、靈感升級與擴展
聲音模塊：內置一個微型壓力傳感器+MP3模塊，當投入硬幣或打開蓋子時，觸發播放卡西法的經典臺詞（“我是卡西法，惡魔之火！”）。
場景底座：打印一小塊城堡地板或磚墻紋理的底座，將它固定在上面。
組合收納：設計一系列《哈爾》角色收納盒，如“移動城堡”機箱、“荒地女巫”藥水瓶等。
