行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 20cm*15cm*18cm
后處理: 噴油
案例介紹

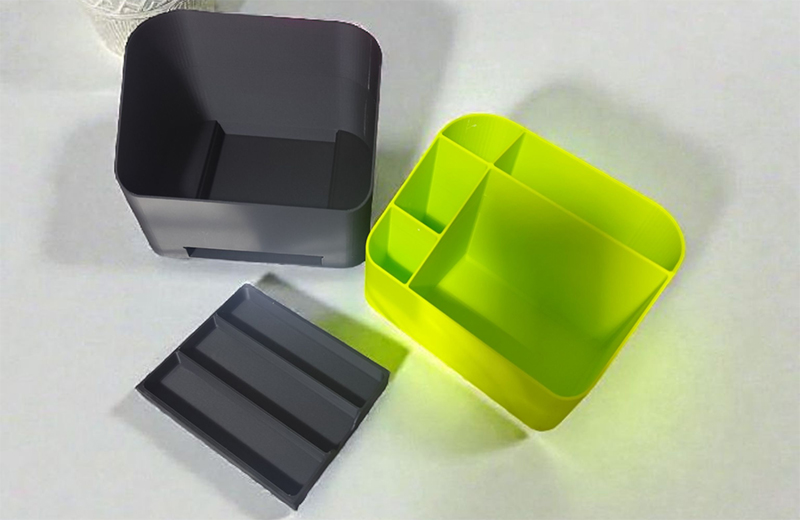

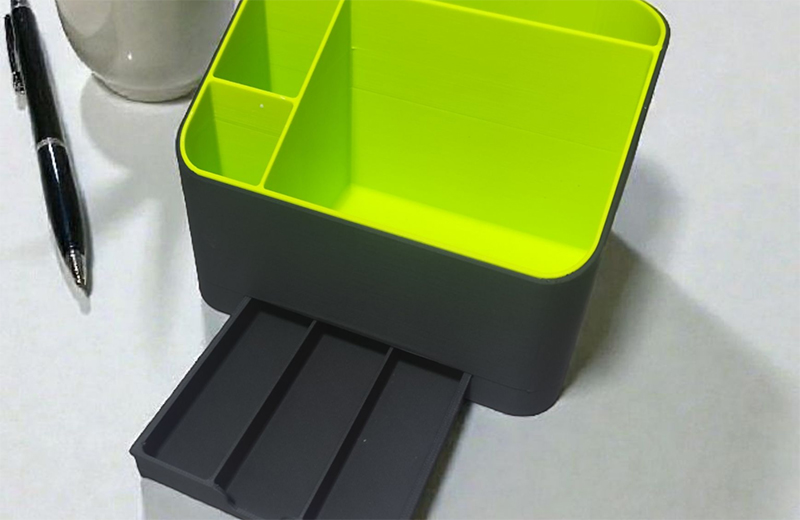

3D打印辦公用品收納盒手板模型核心是 “功能分區精準 + 打印易實現 + 質感適配辦公場景”，兼顧文件、筆、回形針等常用辦公用品的分類收納，同時保證手板的展示性與基礎實用性，以下是從設計、打印、后處理到組裝的全流程方案，適配新手操作，可靈活調整尺寸與功能：
一、核心設計要點（適配辦公收納 + 打印可行性）
設計需同時滿足 “分類收納需求、無懸空易打印、結構穩固”，推薦用 Blender/UG/SolidWorks 建模，關鍵要點如下：
整體結構與尺寸：采用 “一體成型 + 多分區設計”，整體尺寸建議 25×15×10cm（適配桌面擺放，不占用過多空間），分為 3-4 個功能區：筆類區（內尺寸 1.5×1.5×8cm，可放 5-8 支中性筆 / 鉛筆）、文件區（內尺寸 20×10×8cm，適配 A4 紙、筆記本、文件夾）、小物件區（內尺寸 8×8×5cm，收納回形針、訂書機、U 盤）、抽屜式收納區（可選，內尺寸 15×10×4cm，存放隱私物品或細小零件）。
收納細節優化：筆類區底部設計 1-2mm 排水孔（避免打印殘留液體堆積），內壁做 0.5mm 防滑凸紋（防止筆滑動）；文件區內側預留 1cm 手持缺口（方便抽取文件）；小物件區可劃分 2-3 個細分格（用薄隔板分隔，厚度 1mm），適配不同尺寸小物件；抽屜式結構需設計導軌（寬度 2mm，高度 1mm），確保抽屜推拉順暢，抽屜前端設計凹槽（寬度 5mm，高度 2mm），便于開合。
打印適配設計：所有結構壁厚統一為 2-3mm（避免薄厚不均導致變形），無深鏤空、無懸空結構（無需大量支撐）；邊角全部做圓角（半徑 1-2mm），提升手感且避免尖銳邊角劃傷；抽屜與盒體的配合間隙預留 0.2-0.3mm（確保推拉順暢，不卡頓）；支撐接觸點控制在非外觀面（如抽屜底部、盒體底部），接觸面積≥1mm2，減少支撐殘留。
二、3D 打印材料與參數選擇（兼顧質感與辦公場景）
優先選擇易打印、硬度適中、外觀整潔的材料，適配辦公環境的實用性與展示性，參數可直接套用（FDM 打印機通用）：
材料選擇（3 種主流選項）：
首選 PLA+（推薦）：顏色選白色、灰色、淺棕色（辦公場景百搭，耐臟易清潔），表面細膩、無異味、易打印，硬度適中（可滿足日常收納承重），成本低，適合新手，打印后易打磨上色，適配手板展示與長期使用。
PETG 材料：韌性好、不易斷裂，表面有輕微光澤，耐磨損性優于 PLA+，適合頻繁開合的抽屜式收納盒，打印難度介于 PLA + 與 ABS 之間，無需復雜調試，辦公環境使用更耐用。
樹脂材料（適合細節件）：光固化樹脂精度高（可還原 0.1mm 細節，如防滑凸紋、細分格），表面光滑，適合打印小物件區的細分隔板、抽屜導軌等細節件，缺點是成本略高，需光固化打印機，整體收納盒可采用 “PLA + 主體 + 樹脂細節件” 組合。
打印參數（以 PLA + 為例）：
主體盒體（含文件區、筆類區、小物件區）：層高 0.2mm，填充率 30%-40%（兼顧硬度與輕量化），噴頭溫度 200-210℃，床溫 60℃，打印速度 50-60mm/s，開啟輪廓加粗（2 次），增強盒體邊緣硬度，避免變形。
抽屜式結構、細節件（隔板、導軌）：層高 0.15mm，填充率 40%，打印速度 30-40mm/s，開啟易拆支撐（支撐密度 10%），避免細節變形或斷裂；抽屜導軌打印時需確保與盒體導軌對齊，可單獨打印后組裝。
關鍵設置：勾選 “溫度補償”，防止噴頭溫度波動導致的尺寸偏差；打印順序選擇 “從內到外”，先打印內部分區，再打印盒體外殼與抽屜，確保內部結構精度。
三、打印后處理（去除瑕疵，提升辦公場景適配性）
后處理核心是 “清理支撐 + 校準尺寸 + 優化手感與外觀”，確保收納盒的實用性與整潔度，適配辦公環境：
基礎處理：打印完成后，用鑷子輕輕拆除支撐（抽屜導軌、細分隔板處的支撐用牙簽輔助），殘留支撐痕跡用 1000 目細砂紙蘸水打磨（重點打磨抽屜導軌、盒體邊緣、接觸地面的底部），打磨后用酒精擦拭表面，去除粉末殘留，確保表面光滑無毛刺。
尺寸校準：若抽屜與盒體配合過緊（推拉卡頓），用砂紙打磨抽屜導軌（每次打磨 0.05mm，逐步測試）；若配合過松（抽屜晃動），在導軌處貼少量雙面膠（薄款，厚度 0.1mm），調整配合間隙；若文件區、筆類區尺寸偏差，用砂紙局部打磨內壁，確保適配辦公用品尺寸。
外觀與手感優化：盒體表面可噴一層啞光清漆（保護表面，避免發黃、沾灰，辦公環境更易清潔）；若需提升質感，可在小物件區、抽屜表面用丙烯顏料繪制簡單圖案（如公司 logo、幾何花紋），或粘貼木紋貼紙（適配辦公場景的簡約風格）；盒體底部粘貼 4 個防滑墊（直徑 8mm，厚度 2mm），防止滑動，保護桌面不被刮傷。
瑕疵修復：若打印后隔板斷裂、導軌變形，可裁剪少量 PLA + 線材，用熱熔膠（低溫款）粘貼修復，修復后打磨平整，不影響使用；若表面出現小劃痕，用 2000 目水砂紙打磨后，重新噴清漆即可。
四、組裝與功能測試（確保辦公場景實用性）
組裝步驟簡單，重點測試收納適配性、結構穩固性與使用便捷性，新手可快速上手：
單個部件組裝：一體成型的盒體無需額外組裝，抽屜式結構需將抽屜導軌與盒體導軌對齊，輕輕按壓貼合（無需膠水，依靠間隙配合固定）；細分隔板若單獨打印，用少量熱熔膠（低溫款）粘貼在小物件區內，確保固定牢固，不晃動。
功能測試：將常用辦公用品（A4 紙、中性筆、回形針、訂書機等）放入對應分區，檢查尺寸適配性（文件不擠壓、筆不松動、小物件不掉落）；測試抽屜推拉順暢度（無卡頓、無松動）；將收納盒放在辦公桌面，測試穩定性（裝滿物品后不傾倒、不滑動）。
優化調整：若文件區空間不足，可擴大內尺寸（通過修改模型或局部打磨內壁）；若筆類區防滑效果不佳，可在內壁粘貼薄橡膠墊；若抽屜開合費力，可進一步打磨導軌，擴大配合間隙。
五、進階優化與注意事項（適配辦公場景需求）
功能優化：可在盒體側面設計掛鉤（直徑 3mm，高度 5mm），懸掛剪刀、數據線；頂部設計手機支架凹槽（適配主流手機尺寸，深度 10mm，角度 30°），方便辦公時放置手機；文件區增加可調節隔板（通過卡槽固定，卡槽間距 2cm），靈活調整空間大小。
打印避坑：打印抽屜式結構時，建議單獨打印抽屜與盒體（避免一起打印導致碰撞變形）；盒體底部可設計 4 個小凸起（高度 2mm，直徑 5mm），防止底部與桌面直接接觸，減少磨損；避免在外觀面設置支撐，若無法避免，選擇 “樹狀支撐”，減少支撐與表面的接觸面積。
使用注意：PLA + 材質不耐高溫（熱變形溫度 60℃左右），避免將收納盒放在陽光直射、靠近熱源（如打印機、臺燈）的位置，防止變形；日常清潔用濕布擦拭即可，避免使用酒精等腐蝕性液體；避免用力擠壓盒體，尤其是抽屜與隔板連接處，易斷裂。
批量打?。喝粜铻檗k公團隊批量制作，先試打印 1 個完整樣品，測試尺寸適配性、功能實用性，優化模型與打印參數后再批量投產，確保所有收納盒的尺寸一致、功能統一。
通過以上流程，可打印出 “分類清晰、使用便捷、外觀整潔” 的辦公用品收納盒手板模型，既能滿足辦公場景的收納需求，又能作為產品研發原型展示，同時可根據實際辦公用品尺寸、使用習慣，靈活調整設計方案與打印參數。
