行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 3cm*3cm*1cm
后處理: 噴油
案例介紹

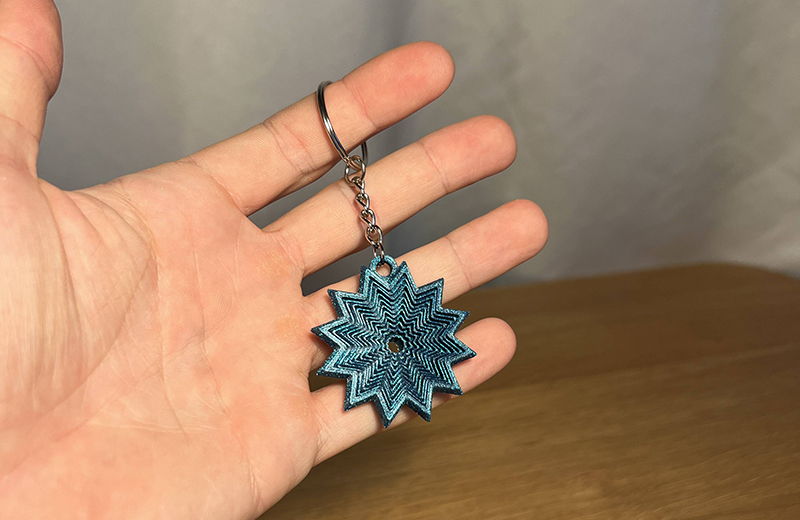

3D打印星星指尖陀螺手板模型的核心是 “結構平衡 + 旋轉流暢 + 星星主題氛圍”，既要保證陀螺旋轉時的穩定性（重心居中、無偏心），又要突出星星的標志性輪廓，同時控制打印難度，適配 FDM 或光固化打印機，以下是從設計、打印、后處理到組裝的全流程方案，可靈活調整星星造型與尺寸：
一、核心設計要點（平衡優先 + 主題適配）
設計需圍繞 “旋轉穩定性” 和 “星星視覺特征” 展開，推薦用 Blender/UG/SolidWorks/Tinkercad 建模（新手可選 Tinkercad 簡化操作），關鍵要點如下：
整體結構與尺寸：采用 “中心軸套 + 星星葉片” 一體化設計，整體直徑 60-80mm（適配指尖握持），厚度 8-12mm（保證結構強度與旋轉慣性）。核心結構分為中心軸套、星星葉片、配重區域，三者一體成型，確保重心完全居中（偏差≤0.1mm，避免旋轉偏心晃動）。
關鍵結構設計：
中心軸套：核心旋轉部件，內徑 6-8mm（適配標準 608 軸承，軸承外徑 8mm，軸套內徑需比軸承外徑大 0.1-0.2mm，保證軸承順暢轉動），軸套長度 = 陀螺厚度（8-12mm），內壁做光滑處理（或設計 1mm 深的潤滑槽，減少軸承摩擦）；軸套外側設計 3-5 個加強筋（寬度 2mm，厚度與軸套一致），連接至星星葉片，增強軸套與葉片的連接強度。
星星葉片：采用 5 角星或 6 角星造型（角數越多旋轉越穩定，新手推薦 5 角星），葉片數量與星角對應（5 個葉片沿中心軸套均勻分布，夾角 72°），葉片寬度 8-12mm，厚度從中心到邊緣逐漸遞減（中心 8-12mm，邊緣 4-6mm），既保證旋轉慣性，又減輕整體重量；葉片表面可設計星星紋理（如淺浮雕星點、星芒凹槽，深度 0.5-1mm），或鏤空星型圖案（鏤空面積≤葉片面積的 30%，避免影響強度）。
配重區域：在星星葉片末端（距離中心軸套最遠位置）設計配重塊（厚度增加 2-3mm，或填充率提高至 80%），提升旋轉慣性，延長旋轉時間（配重塊需對稱分布，重量偏差≤0.5g）；若追求輕量化，可在葉片非配重區域設計減重孔（直徑 3-5mm，數量 3-5 個，對稱分布）。
握持手感優化：星星葉片邊緣做圓角處理（半徑 1-2mm），避免尖銳邊緣劃傷手指；陀螺上下表面做輕微弧度（凸起 0.5-1mm），提升握持舒適度，同時減少旋轉時與桌面的接觸面積。
打印適配設計：無懸空結構（無需大量支撐），若葉片鏤空處有輕微懸空（≤3mm），可設置少量易拆支撐（支撐接觸點僅在葉片背面非外觀面，接觸面積≤0.5mm2）；整體壁厚均勻（避免薄厚不均導致打印變形），星角尖端做圓角（半徑 0.5mm），防止打印時尖端斷裂。
二、3D 打印材料與參數選擇（兼顧強度與旋轉性能）
優先選擇強度高、耐磨性好、密度適中的材料，重點保證中心軸套的耐磨性與葉片的抗沖擊性，參數可直接套用（FDM / 光固化打印機通用）：
材料選擇（3 種主流選項）：
首選 PLA+（推薦顏色：黑色、銀色、藍色、熒光色）：韌性與強度優于普通 PLA，耐磨性適中，打印難度低，成本適中，適合新手；熒光色或金屬色 PLA + 可提升星星主題的視覺效果，旋轉時更具觀賞性。
PETG（推薦顏色：透明、彩色漸變）：韌性強、耐磨性好，中心軸套不易磨損，適合長期使用；透明 PETG 可打印出 “懸浮星星” 效果，搭配內部配重塊的顏色對比，視覺沖擊力強；缺點是打印時需控制溫度，避免拉絲。
光固化樹脂（適合高精度細節）：精度高（可還原 0.1mm 細節，如星芒紋理、鏤空?qǐng)D案），表面光滑，無需后期打磨，旋轉時摩擦更小；推薦剛性樹脂或韌性樹脂（避免脆性過大導致葉片斷裂），顏色可選金屬色、珠光色，提升質感；缺點是成本略高，需光固化打印機。
打印參數（以 FDM 打印機為例）：
主體（中心軸套 + 星星葉片）：層高 0.15-0.2mm（平衡精度與效率），填充率 50%-70%（中心軸套與配重區域填充率 80%，葉片其他區域 50%），噴頭溫度 205-215℃（PLA+）/220-230℃（PETG），床溫 60℃（PLA+）/70℃（PETG），打印速度 40-60mm/s，開啟輪廓加粗（2 次），增強邊緣強度。
支撐設置（如需）：支撐類型選擇 “樹狀支撐”，支撐密度 10%-15%，支撐與零件接觸處設置 “易拆層”（厚度 0.2mm），方便拆除且減少殘留痕跡。
關鍵設置：勾選 “溫度補償” 和 “回抽優化”，避免噴頭溫度波動導致尺寸偏差或拉絲；打印方向選擇 “中心軸套垂直于打印平臺”（Z 軸方向），確保軸套內壁光滑，不影響軸承安裝。
三、打印后處理（優化旋轉性能與外觀）
后處理核心是 “去除瑕疵、提升順滑度、強化主題氛圍”，讓陀螺旋轉更流暢、外觀更精致：
基礎處理：打印完成后，待零件冷卻至室溫（避免熱變形），用鑷子輕輕拆除支撐（重點清理葉片背面、鏤空處的殘留支撐），殘留痕跡用 1000 目細砂紙蘸水打磨光滑（尤其是中心軸套內壁，需打磨至無毛刺，確保軸承能輕松插入且無晃動）；用酒精擦拭整體，去除粉末殘留和油污。
精度校準：檢查中心軸套的內徑尺寸（確保與 608 軸承適配，過緊則用砂紙打磨軸套內壁，過松則在軸套內壁貼一層薄電工膠帶）；用卡尺檢測陀螺的厚度和直徑，確保對稱度（上下表面平行度≤0.1mm）；將軸承插入軸套，測試旋轉流暢度，若旋轉卡頓，需打磨軸套內壁或更換軸承。
外觀優化：用 2000 目水砂紙對陀螺表面進行精細打磨，尤其是星星葉片的紋理和邊緣，提升光滑度；若使用 PLA + 或 PETG 材料，可噴一層啞光清漆（保護表面，避免發黃），金屬色材料可噴一層亮光清漆，增強金屬質感；星星葉片的紋理的可通過涂漆點綴（如用熒光漆填充星芒凹槽，黑暗中更具氛圍感）。
四、組裝與旋轉測試（核心保障旋轉效果）
組裝步驟簡單，重點是軸承安裝與旋轉平衡調整：
零件準備：3D 打印的陀螺主體、1 個 608 標準軸承（內徑 8mm，外徑 22mm，厚度 7mm，可選擇靜音軸承提升旋轉體驗）、少量潤滑油（可選，如縫紉機油、軸承專用潤滑油）。
組裝操作：在中心軸套內壁涂抹少量潤滑油（均勻涂抹，避免過多導致油污溢出），將 608 軸承緩慢插入軸套（確保軸承完全插入，與軸套兩端平齊）；若軸承過松，可在軸承外圈纏繞 1-2 圈電工膠帶，增加摩擦力，防止旋轉時軸承脫落。
旋轉測試：將組裝好的陀螺放在平整桌面，用手指捏住中心軸套，輕輕旋轉（初始轉速不宜過快，避免軸承脫落），觀察旋轉狀態：若旋轉平穩、無偏心晃動，且旋轉時間≥1 分鐘，說明組裝成功；若出現偏心晃動，需檢查陀螺重心是否居中（可在較輕的葉片末端粘貼少量配重貼紙調整）；若旋轉卡頓，需重新打磨軸套內壁或更換軸承。
五、進階優化與注意事項（提升體驗與耐用性）
功能優化：可在中心軸套兩端設計可拆卸端蓋（通過卡扣固定），方便更換軸承或添加潤滑油；葉片表面可設計磁吸結構（嵌入小型磁鐵），實現多個陀螺拼接組合；選用發光軸承（內置 LED 燈），旋轉時呈現星芒光影效果，增強節日氛圍。
打印避坑：中心軸套的尺寸精度是關鍵，打印前需校準打印機的尺寸補償（避免打印后軸套內徑偏差）；葉片填充率不宜過低（≤40%），否則強度不足，旋轉時易斷裂；光固化樹脂打印的陀螺需徹底清洗和固化，避免殘留樹脂導致表面發粘。
使用注意：避免將陀螺摔落或撞擊硬物（尤其是樹脂材質，易斷裂）；定期清理軸承內的灰塵，涂抹潤滑油，延長旋轉壽命；PLA + 材質不耐高溫，避免長時間陽光直射或靠近熱源，防止變形。
主題適配：若追求更濃郁的星星主題，可打印多個不同尺寸的星星陀螺（直徑 40-80mm），組合成星群擺件；或在陀螺底座設計圓形托盤（直徑 100mm，厚度 2mm），托盤表面打印星空?qǐng)D案，旋轉時形成 “旋轉星空” 效果。
通過以上流程，可打印出 “旋轉流暢、外觀精致、主題鮮明” 的星星指尖陀螺手板模型，既能滿足產品研發原型展示需求，也能作為解壓玩具或節日禮品，同時可根據個人喜好調整星星造型、尺寸、顏色與裝飾方式，適配不同場景的使用需求。
