行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 3cm*3cm*3cm
后處理: 噴油
案例介紹

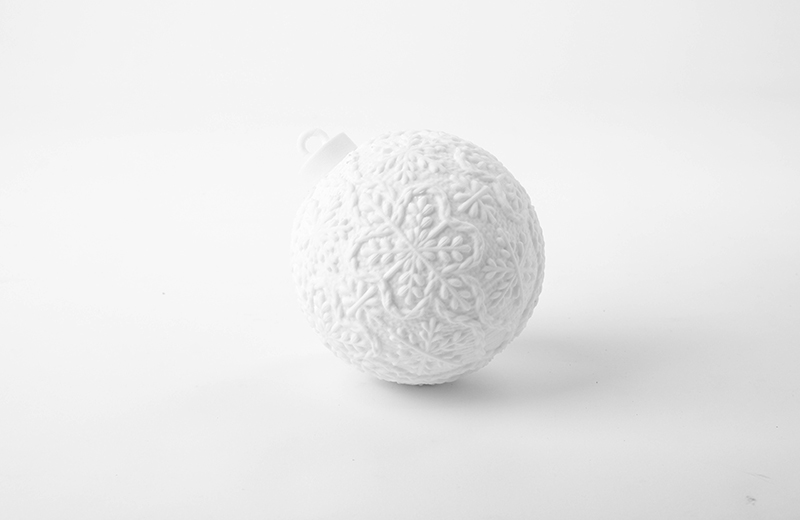

3D打印圣誕風格雪球掛件手板模型的核心是 “透明質感還原 + 圣誕元素嵌入 + 掛件實用性”，既要模擬傳統雪球的 “水晶球” 視覺效果，又要通過 3D 打印的靈活性實現圣誕主題裝飾與便攜掛墜功能，以下是從設計、打印、組裝到裝飾的全流程方案，適配 FDM 或光固化打印機，兼顧顏值與實操性：
一、核心設計要點（透明感 + 圣誕氛圍 + 結構可行性）
設計需圍繞 “雪球本體（透明外殼）+ 內部圣誕元素 + 掛件結構” 展開，推薦用 Blender/UG/SolidWorks/Tinkercad 建模（新手可選 Tinkercad 簡化操作），關鍵要點如下：
整體結構與尺寸：采用 “球形外殼 + 內部裝飾 + 掛繩接口” 的分體設計（便于組裝和嵌入裝飾），整體直徑 50-80mm（適配掛件尺寸，便于攜帶或懸掛），核心結構分為上半球外殼、下半球外殼、內部圣誕擺件、掛繩座，四部分需精準適配，確保組裝后密封無松動。
關鍵結構設計：
球形外殼（核心透明部件）：分為上下兩個半球，采用對稱設計，壁厚 2-3mm（保證打印后不易破裂，同時保證透光性）；上半球頂部預留掛繩接口（直徑 3-4mm，深度 5-8mm，內壁可設計 1mm 深的防滑槽，方便掛繩固定）；上下半球邊緣設計拼接卡扣（上半球邊緣均勻分布 3-4 個 L 型卡扣，下半球?qū)?yīng)位置設計卡槽，卡扣寬度 2mm，高度 3mm，配合間隙 0.1-0.2mm，確保拼接緊密）；外殼內壁可設計淺浮雕圣誕紋理（如雪花、圣誕樹輪廓，深度 0.3-0.5mm），增強光影效果，避免內壁光滑導致的單調感。
內部圣誕擺件：嵌入雪球內部的核心裝飾，需小巧精致、重量較輕（避免壓垮外殼或?qū)е聮旒A斜），推薦設計迷你圣誕樹（高度 20-30mm，樹干直徑 3-5mm，樹冠分 3-4 層，每層寬度遞增）、小雪人（高度 15-20mm，頭部直徑 8-10mm，身體直徑 10-12mm，搭配圣誕帽、圍巾細節）、麋鹿（高度 15-20mm，體長 20-25mm，簡化四肢結構，突出鹿角特征），三者可組合擺放（圣誕樹居中，雪人和麋鹿分布兩側），底部設計直徑 10-15mm 的圓形底座（厚度 2mm），確保擺件能穩定站立在下半球外殼內。
掛繩座與密封設計：掛繩接口處可設計可拆卸掛繩座（通過卡扣固定在上半球頂部），方便更換掛繩；上下半球拼接處可設計 1mm 寬的密封槽，嵌入細硅膠圈（直徑 1mm），提升密封性（若需放入人造雪花，可避免雪花漏出）；下半球底部可設計輕微凸起（直徑 5mm，高度 1mm），便于擺放時保持穩定。
打印適配設計：球形外殼無懸空結構（無需支撐），內部擺件若有輕微懸空（如鹿角分杈、圣誕樹樹冠），可設置少量易拆支撐（支撐接觸點僅在底座非外觀面，接觸面積≤0.5mm2）；外殼壁厚均勻（避免薄厚不均導致打印變形或透光性不一致），卡扣和卡槽邊緣做圓角處理（半徑 0.5mm），方便拼接。
二、3D 打印材料與參數選擇（兼顧透光性與結構強度）
材料選擇是還原 “雪球透明感” 的關鍵，優先選用透光性好、易打印的材質，內部擺件可搭配圣誕主題色，參數可直接套用（FDM / 光固化打印機通用）：
材料選擇（核心推薦組合）：
球形外殼：首選透明光固化樹脂（推薦高透光樹脂，透光率≥90%，接近玻璃質感），適合光固化打印機，能最大程度還原雪球的 “水晶球” 效果；若使用 FDM 打印機，可選透明 PETG 材料（透光率≥80%，韌性強，不易破裂），打印后需通過打磨拋光提升透光性；避免使用普通 PLA（透光率低，質感偏霧面）。
內部圣誕擺件：選用圣誕主題色 PLA/PLA+（紅色、綠色、白色、金色），成本低、打印難度低，適合新手；圣誕樹用綠色，雪人身子用白色、帽子用紅色，麋鹿用棕色，裝飾細節（如圍巾、鈴鐺）用金色 / 銀色，增強節日氛圍；若追求精致質感，可選用光固化樹脂（金色、珠光色），表面光滑無需打磨。
掛繩與配件：掛繩選用紅色 / 綠色棉繩或金屬鏈條（長度 15-20cm，適配掛件尺寸），可搭配迷你圣誕鈴鐺（直徑 5mm）、小蝴蝶結（紅色 / 綠色絲帶），提升裝飾效果；密封用細硅膠圈（直徑 1mm，根據外殼密封槽尺寸選擇），人造雪花（直徑 0.5-1mm 的白色泡沫顆?；蜷W光粉，可選）。
打印參數（分部件設置）：
球形外殼（透明樹脂 / 透明 PETG）：
光固化樹脂：層厚 0.05-0.1mm（提升表面光滑度和透光性），曝光時間 2-3 秒 / 層，底部曝光時間 30-40 秒，打印完成后用酒精徹底清洗，紫外線固化 60 分鐘，確保表面無粘膩感；
透明 PETG：層高 0.15mm，填充率 50%（保證結構強度），噴頭溫度 220-230℃，床溫 70℃，打印速度 40-50mm/s，開啟回抽優化（避免拉絲影響透光性），打印方向選擇 “球形頂部朝上”，確保外殼表面平整。
內部圣誕擺件（PLA/PLA+）：層高 0.2mm，填充率 30%-40%，噴頭溫度 205-215℃，床溫 60℃，打印速度 50-60mm/s，開啟輪廓加粗（2 次），增強邊緣強度；細節部分（如鹿角、圣誕帽）層高 0.15mm，提升細節精度。
掛繩座與卡扣：材質與外殼一致（透明樹脂 / PETG），填充率 60%，確?？蹚?qiáng)度，避免拼接后斷裂。
三、打印后處理（提升透光性與精致感）
后處理核心是 “優化外殼透光性 + 清理擺件細節 + 組裝密封”，讓雪球掛件更接近傳統雪球的質感：
球形外殼處理（關鍵提升透光性）：
光固化樹脂外殼：清洗固化后，用 800 目→1000 目→2000 目→3000 目的水砂紙依次蘸水打磨外殼表面（重點打磨拼接處和掛繩接口），去除層紋和殘留支撐痕跡；打磨后用拋光膏（汽車劃痕修復拋光膏）涂抹表面，用棉布反復擦拭拋光，直至外殼呈現透明光澤（接近玻璃質感）；最后用酒精擦拭干凈，去除拋光膏殘留。
透明 PETG 外殼：打印后用 1000 目細砂紙蘸水打磨表面層紋，再用熱風槍（溫度 60-80℃）輕微加熱表面（距離 10cm，均勻移動），讓表面融化后自然冷卻，提升透光性；若有拉絲痕跡，用刀片輕輕刮除后再打磨。
內部擺件處理：用鑷子拆除擺件的支撐，殘留痕跡用 1000 目砂紙打磨光滑（重點打磨底座和細節邊緣）；用酒精擦拭擺件，去除粉末殘留；若需增強顏色飽和度，可在擺件表面薄涂一層對應顏色的丙烯顏料（分兩次薄涂，避免堆積），圣誕帽、鈴鐺等細節可涂一層亮光清漆，提升質感。
組裝與密封：先將內部擺件放入下半球外殼內，確保擺件底座與外殼底部貼合；若需添加人造雪花，可在放入擺件后倒入少量雪花（填充量約為外殼容積的 1/5，避免過多影響視線）；將硅膠圈嵌入下半球的密封槽內，對齊上下半球的卡扣，輕輕按壓拼接（聽到 “咔噠” 聲說明卡扣卡緊）；最后將掛繩穿過掛繩接口，打一個死結固定，若使用掛繩座，可先將掛繩固定在掛繩座上，再將掛繩座卡扣固定在外殼頂部。
四、圣誕主題裝飾升級（增強節日氛圍）
基礎組裝完成后，可通過簡單裝飾讓掛件更具圣誕感，操作簡單且效果突出：
內部裝飾優化：在內部擺件表面粘貼微型圣誕裝飾（如直徑 2mm 的紅色小珠子作為雪人紐扣、金色細鐵絲作為圣誕樹裝飾）；若使用發光組件（可選），可在擺件底座內嵌入微型 LED 燈珠（3V 紐扣電池供電，體積小、重量輕），燈線從掛繩接口處引出，開啟后雪球內部發光，夜晚效果更驚艷。
外部裝飾：在球形外殼表面用紅色 / 金色馬克筆繪制簡單的圣誕圖案（如雪花、圣誕樹輪廓、“Merry Christmas” 字樣），或粘貼小型雪花貼紙、閃粉貼紙（避免使用過多，影響透光性）；掛繩上可串聯 1-2 個迷你圣誕鈴鐺（直徑 5mm），晃動時發出清脆聲響，增加互動性。
組合裝飾：打印多個不同尺寸的雪球掛件（直徑 30-80mm），搭配不同的內部擺件（如單獨的圣誕樹、雪人、麋鹿），串聯成圣誕掛飾串，用于裝飾圣誕樹、門窗或墻面；也可在雪球底部粘貼一個小型吸盤，作為車窗掛件。
五、進階優化與注意事項（提升耐用性與體驗感）
功能優化：可設計可拆卸的內部擺件（通過卡扣固定在下半球內），方便更換不同主題的裝飾（如圣誕后可更換雪花、星星等通用裝飾）；掛繩接口處增加金屬墊圈（直徑 4mm），避免掛繩長期拉扯導致外殼破裂；若需防水，可在上下半球拼接處涂抹少量透明硅膠（薄涂，避免影響外觀），提升密封防水性。
打印避坑：透明外殼打印時需保持打印環境干凈，避免粉塵附著在表面影響透光性；FDM 打印 PETG 外殼時，需校準打印機的尺寸補償，確保上下半球拼接緊密；內部擺件的尺寸需嚴格匹配外殼容積，避免過大無法放入或過小導致晃動。
使用注意：透明樹脂材質較脆，避免摔落或撞擊硬物；PETG 外殼不耐高溫，避免長時間陽光直射或靠近熱源（如暖氣、蠟燭），防止變形；若放入人造雪花，需定期清理外殼內部灰塵（用吹風機冷風檔輕輕吹除），避免影響透光性。
風格適配：若喜歡可愛風格，可將內部擺件設計為 Q 版（增大頭部比例、縮短四肢），外殼表面繪制卡通雪花圖案；若喜歡精致風格，可在外殼內壁雕刻細膩的雪花紋理，內部擺件選用金屬色樹脂，搭配金色鏈條掛繩；若喜歡簡約風格，可采用全透明外殼 + 白色雪花擺件，僅用紅色掛繩點綴，突出極簡質感。
通過以上流程，可打印出 “透明質感逼真、圣誕氛圍濃厚、實用性強” 的雪球掛件手板模型，既能作為圣誕裝飾掛件（圣誕樹、門窗、車內），也能作為節日禮物贈送，同時可根據個人喜好調整尺寸、內部擺件和裝飾方式，適配不同場景的使用需求。
