行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 8cm*4cm*6cm
后處理: 噴油
案例介紹

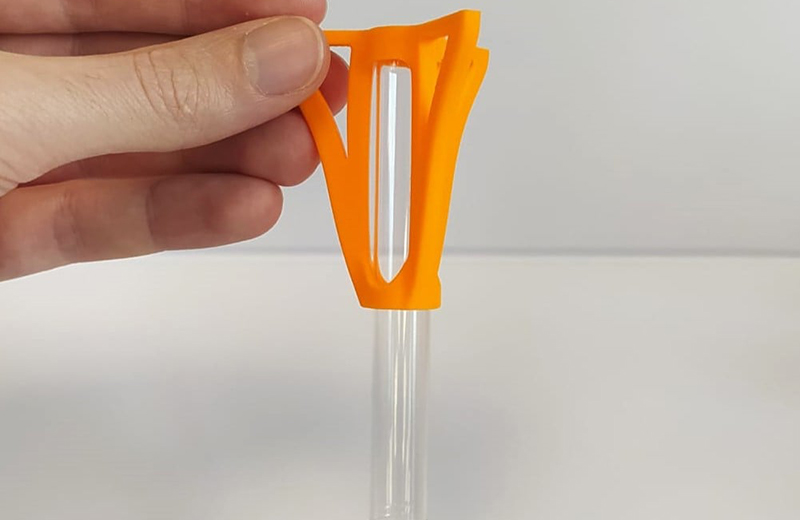

針對實驗室和日常使用，設計和3D打印一個試管支架手板模型，需要重點兼顧功能性、穩定性和可擴展性。
一、核心設計考慮因素
一個優秀的試管支架設計，需要在創意前先解決以下幾個實際問題：
核心需求定義：
試管規格：您需要支撐的試管直徑范圍是多少？常見試管直徑在10mm至25mm之間。是統一孔徑，還是設計成可適配不同規格？
容量與布局：需要同時放置多少支試管？是簡單的單排，還是緊湊的矩陣排列？
使用場景：是用于實驗臺靜置，還是需要便攜？是否需要考慮在搖晃或移動中防止試管滑落？
關鍵結構設計：
孔洞設計：這是核心?？讖綉?yīng)比試管直徑大1-2mm，便于取放?？咨罱ㄗh為試管長度的1/4至1/3，以確保穩定。
防傾倒與防滾落：
底座：必須足夠?qū)挻蟆⒊林?，保證重心穩定?？梢圆捎么竺娣e鏤空網格底座以節省材料，或在底座內部設計填充配重物（如小鋼珠）的腔室。
防滾設計：如果試管孔是單排的，需在支架側面設計圍欄或擋板，防止試管橫向滾落。
模塊化與擴展性（強烈推薦）：
將支架設計成可拼接的單元模塊。例如，一個模塊有3個孔，通過側面的卡扣或榫卯結構，可以像拼積木一樣橫向或縱向擴展。這極大提升了設計的靈活性和打印成功率（避免打印大尺寸模型失敗的風險）。
二、材料與打印策略
材料選擇：
通用首選：PETG。它具有比PLA更好的耐化學性（能抵抗實驗室常見的少量酒精、丙酮濺灑）、更高的韌性和耐熱性（可承受更高溫度的試管），且打印成功率高。
光敏樹脂：如果追求極高的表面光滑度和精細的標簽刻度，可選擇高韌性樹脂。但務必注意，普通樹脂不耐有機溶劑，且可能更脆。
避免使用ABS：除非有良好的通風設備，否則其打印過程中的氣味和潛在毒性不適合在辦公或家庭環境操作。
打印設置優化：
打印方向：這是強度關鍵。務必讓試管孔洞的軸向與打印平臺垂直。這意味著孔是“豎著”打印出來的，而不是“躺著”被層層堆積出來的，這樣可以保證孔壁的環形強度最高，不易開裂。
支撐：如果設計有傾斜擋板或裝飾性懸空結構才需要支撐。優秀的模塊化底座和垂直孔洞設計可以做到完全無需支撐。
層高與填充：層高0.2mm即可平衡效率與質量。填充率建議25%-40%，以保證足夠的整體剛性和底座重量。
三、后處理與功能增強
基礎處理：去除毛刺，特別是孔洞內部的拉絲，確保試管能順暢插入。
安全與耐用處理（重要）：
打磨：對接觸試管的部位進行精細打磨，減少劃傷試管的風險。
涂層：如果預期會接觸腐蝕性化學試劑，可以在打印件上涂覆食品級或化學耐受的環氧樹脂涂層進行密封。
標識與美化：
可以在孔洞旁設計凹槽，用于插入手寫或打印的樣品標簽。
用不同顏色的膠帶或顏料在支架上劃分區域，便于樣品分類管理。
四、創意擴展方向
集成化設計：
將試管支架與移液器槍頭盒、微量離心管架等功能集成在一個底座上。
設計可插入冰袋的冷卻槽，變成一個簡易的低溫樣品架。
便攜式設計：
設計一個帶可折疊把手或鉸鏈的支架，方便搬運。
制作一個“書包式”支架，上層放試管，下層封閉式空間可存放手套、記號筆等小工具。
智能化雛形：
在特定孔位下方設計LED燈槽，插入LED后可實現底部補光或樣品狀態指示（如用不同顏色區分）。
總結與建議：
對于初次嘗試，建議從設計一個穩定、多孔徑兼容的底座單元開始。例如，一個模塊包含3種不同直徑（如12mm、15mm、18mm）的孔各2個，先打印一個單元測試穩定性。使用PETG材料，并確保孔洞垂直打印。這種模塊化方式能讓你快速迭代，并組合出最適合自己需求的配置。
