行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 3cm*1cm*1cm
后處理: 噴油
案例介紹

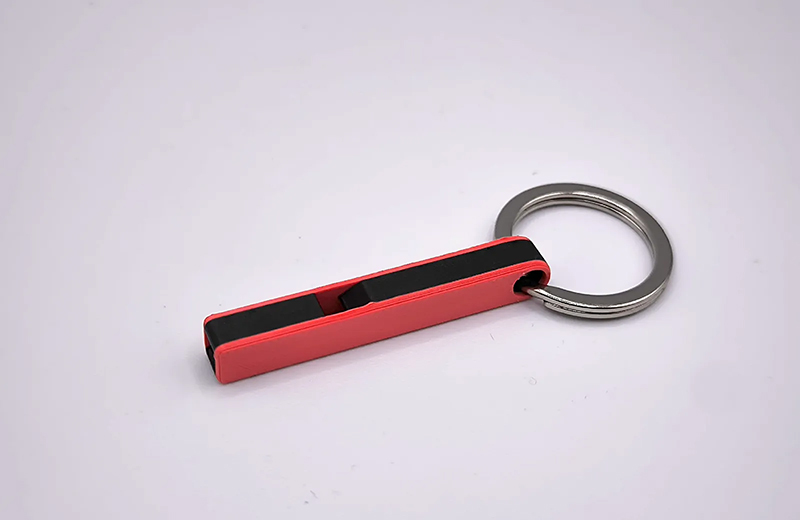

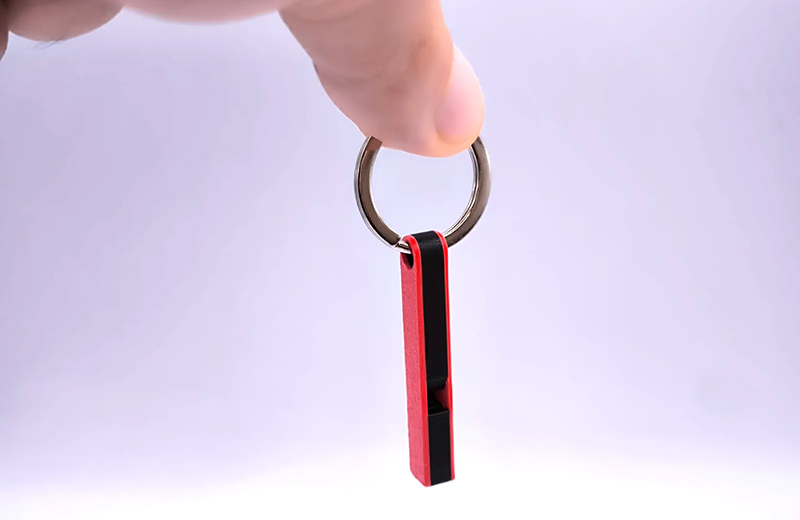

設計和3D打印一個小哨子，是一個完美結合了聲學原理、精密制造和趣味性的項目。要讓一個3D打印的哨子不僅能看，更能吹得響、音質好，關鍵在于精確控制內部氣流通道。
一、核心原理：哨子如何發聲
哨子的聲音來源于氣流在空腔內產生的卡門渦街振蕩。簡單來說，就是氣流通過一個尖銳的“刀口”時被切割，在空腔內產生共振，從而發出聲音。你的設計必須精準控制三個核心部分：
氣道：引導氣流進入的狹窄通道。它必須是平直、光滑的矩形或圓形管道，寬度建議為1.5 – 2.5毫米。這是聲音的“開關”。
發聲刀口：這是靈魂所在。氣道出口必須是一個鋒利、筆直、無毛刺的邊緣，用于切割氣流。這個邊緣的角度和鋒利度直接決定哨子是否容易吹響。
共振腔：聲音在此被放大和調音。腔體越大，聲音通常越低；腔體越小，聲音越高?？梢栽O(shè)計為球形或方形。
二、詳細設計與建模要點
建模時，請使用Fusion 360或Onshape這類能進行參數化設計的軟件，方便微調尺寸。
內部通道是關鍵：
確保從吹嘴到發聲刀口的整個氣流通道絕對通暢、無任何內部支撐殘留。在設計時，可以讓通道的開口方向朝下，使其能在無支撐的情況下打印出來。
內部所有轉角處應做圓角處理，減少氣流紊流，讓吹奏更省力。
吹嘴人體工學：
吹嘴開口建議設計為扁橢圓形，更貼合嘴唇。
在吹嘴入口后方設計一個小小的擋板或隆起，防止嘴唇完全堵住進氣口，并阻擋唾液少量倒流。
分件與擴展設計：
一體打印：最簡單的方案，適合基礎哨子。
分體式調音（進階）：將哨子設計為共振腔體+可旋擰的底座。通過旋轉底座，微調腔體容積，從而改變音高。
添加功能性：務必在哨子末端設計一個掛繩孔（直徑≥3毫米）。
三、打印策略：精度決定成敗
材料選擇：
首選：食品級PLA或PETG。安全、無異味、易打印。PETG韌性更佳，不易摔裂。
避免使用普通光敏樹脂，除非是明確標示為食品安全的型號，因?yàn)槲赐耆袒臉渲赡苡泻Α?/p>
核心打印設置：
打印方向：這是最重要的決定。強烈建議將哨子豎直放置（吹嘴朝上或朝下）打印。這樣，內部水平的氣流通道就可以在無支撐的情況下被完美打印出來，避免了難以清除的內部支撐。豎直打印也能讓哨子外壁的層紋呈水平方向，強度更好。
層高：使用 ≤ 0.15毫米 的層高，以獲得光滑的內壁，這對于氣流順暢至關重要。
填充：建議80%-100% 的填充率。高填充能讓哨子結構更結實，音色更飽滿，并防止共振時殼體產生雜音。
支撐：如果豎直打印，通常只需要在吹嘴或掛繩孔的局部下方生成支撐，極易去除。絕對避免在氣流通道內部生成任何支撐。
四、后處理與調音
徹底清潔：用高壓氣罐或細長棉簽仔細清理內部通道的所有碎屑。
關鍵打磨：
對發聲刀口進行極其精細的打磨。使用1000目以上的超細砂紙，小心地去除該邊緣的任何圓角或毛刺，使其恢復理論上的鋒利。
用細砂紙或指甲拋光塊打磨吹嘴，使其光滑舒適。
功能測試與調音：
先嘗試吹響。如果聲音微弱或不響，通常是發聲刀口不夠鋒利或有毛刺，需返回上一步。
如果音高不準，對于分體式設計，可旋轉底座微調。對于一體式設計，可嘗試用少量藍丁膠封堵部分出氣口或腔體內部來臨時改變?nèi)莘e測試效果。
五、創意升級方向
造型設計：將哨子設計成動物、火車頭、科幻道具等酷炫造型，讓共振腔成為造型的一部分。
多音腔哨：設計兩個并聯的獨立腔室和氣道，通過按壓不同氣孔發出兩種音調，模擬鳥叫。
靜音/可調訓練哨：設計一個可滑動的套筒，遮蓋部分出氣口來調節音量和音高，適合教練或?qū)櫸镉?xùn)練。
個性化標識：在外殼上浮雕姓名或Logo。
