行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 10cm*10cm*25cm
后處理: 噴油
案例介紹

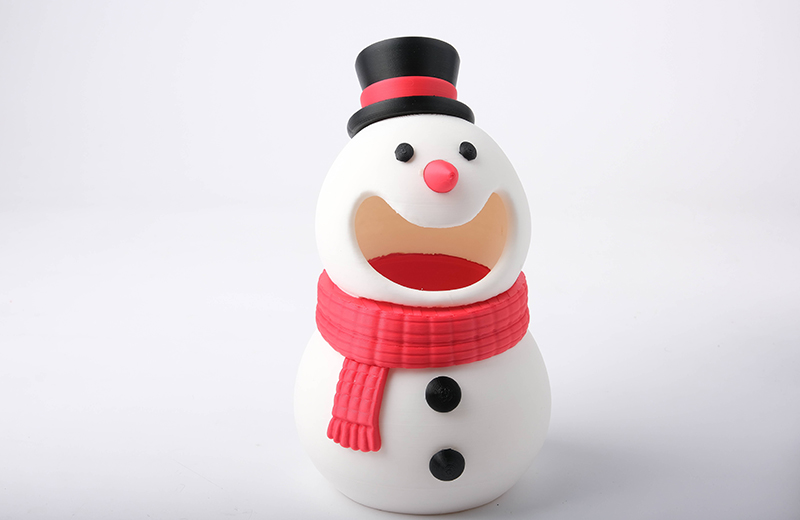

3D打印雪人糖果箱手板模型的核心是平衡可愛的雪人造型與實用的儲物功能，同時適配3D打印工藝特性，降低打印難度、減少后處理工作量。以下是從設計、材料選型、打印參數到后處理的完整實操方案，全程以文字描述呈現關鍵信息。
一、核心設計要點（適配 3D 打印工藝）
1. 整體結構拆分
雪人糖果箱建議采用拆分式設計，分為上半身（雪人頭 + 軀干）和底座（儲物倉）兩部分，通過卡扣或磁吸方式拼接，既避免大尺寸一體打印的變形風險，又能實現儲物倉的便捷開合。雪人頭設計為半球形，搭配圓眼睛、胡蘿卜鼻子和波浪形圍巾，鼻子與圍巾可單獨打印后粘貼，提升立體感和可操作性；儲物底座優先選擇圓角方形或圓柱形（圓角結構能減少打印支撐用量），內部預留儲物空間，壁厚控制在 2.5-3mm，既保證結構強度，又能避免打印時側壁塌陷，頂部需預留與上半身匹配的卡扣槽位，確保拼接穩固。開合方式可選擇一體式鉸鏈設計（3D 打印直接成型，無需額外組裝），或在翻蓋與底座內嵌入小磁鐵實現磁吸開合，兩種方式均能兼顧實用性與趣味性。
2. 細節工藝優化
所有結構的拼接處、底座邊緣需做 R2-R3 的圓角處理，避免尖銳角導致打印時應力集中開裂，同時讓手感更圓潤舒適。雪人的懸空細節（如突出的鼻子、耳朵）設計時需控制尺寸，盡量讓?xiě)铱詹糠中∮?5mm，減少支撐使用；若必須添加支撐，需設計成小面積點接觸的支撐結構，方便后續剝離且不損傷模型表面。儲物倉內部需預留 1-2 個直徑 2mm 的透氣孔，防止封閉空間在打印時因內部空氣受熱膨脹導致變形，同時也能避免儲物時內部潮濕。
3. 尺寸建議（手板模型常用范圍）
桌面級手板模型推薦總高度控制在 15-20cm，底座直徑 8-10cm，內部?jī)?chǔ)物倉直徑 6-8cm、深度 5-7cm，該尺寸既能容納常見糖果、小零食或小飾品，又能控制打印時間（通常 6-12 小時），兼顧實用性與效率。若需制作迷你款或大型款，可按比例縮放，核心保證壁厚不低于 2mm，儲物倉深度不超過總高度的 1/3，避免結構失衡。
二、材料選型（兼顧外觀與實用性）
1. 首選材料：PLA（聚乳酸）
PLA 是雪人糖果箱的理想選擇，其打印溫度低（190-210℃），不易變形，色彩豐富（白色、紅色、黃色、橙色等圣誕色系齊全），無需加熱床即可打印，對新手非常友好。該材料適合制作展示用手板模型，打印后表面光滑，后處理簡單，成本較低（約 10 元 / 100g），唯一缺點是耐熱性較差（超過 60℃易變形），需避免陽光直射或靠近高溫環境。
2. 進階選擇：PETG
若需要糖果箱具備一定抗摔性（如頻繁開合翻蓋），可選擇 PETG 材料。其韌性優于 PLA，抗摔不易碎，表面帶有輕微光澤，質感更好，適合輕度使用場景。打印時需加熱床（60-70℃），打印溫度控制在 220-240℃，打印時會產生輕微氣味，需做好通風措施，成本略高于 PLA（約 15 元 / 100g）。
3. 配色方案建議
主體部分優先用白色 PLA 打印雪人身體，底座可選擇紅色或藍色 PLA，增強節日氛圍；細節部分中，胡蘿卜鼻子用橙色 PLA，圍巾用紅色或綠色 PLA，眼睛用黑色 PLA，可直接打印成型，無需后期涂色，既節省時間又能保證色彩均勻。
三、3D 打印參數設置（以 FDM 打印機為例）
1. 核心參數設置
層厚推薦 0.2mm，該參數能兼顧打印速度和表面精度，手板模型細節足夠清晰；若追求更細膩的表面效果，可降至 0.15mm，打印時間會相應增加 30% 左右。填充密度方面，底座需保證強度，設置為 20%，雪人頭無需承重，設置為 15% 即可，既能節省耗材，又能減輕模型重量。打印速度控制在 50-60mm/s，其中外壁打印速度需降至 40mm/s，避免外壁因速度過快出現拉絲或粗糙問題；細節部分（如眼睛、紐扣）可進一步降速至 30mm/s，確保細節還原度。
2. 支撐與輔助參數
支撐類型選擇樹狀支撐或接觸式支撐，僅在鼻子、耳朵等懸空部位添加，支撐密度設置為 10%，既保證支撐穩定性，又便于后期剝離。外壁層數設置為 4 層，確保箱體側壁的密封性和強度，防止儲物時漏料或變形。熱床溫度方面，PLA 材料可設置為 50-60℃（提升首層附著力，防止翹邊），PETG 材料設置為 60-70℃；噴頭溫度按材料調整，PLA 為 190-210℃，PETG 為 220-240℃。開啟回抽功能，回抽距離 4-6mm，回抽速度 40-50mm/s，減少噴嘴拉絲污染模型表面。
3. 特殊設置優化
大平面底座可添加 3 圈裙邊，增強模型與熱床的附著力，避免翹邊；無需添加 rafts（ raft 會增加底部殘留，增加后處理工作量）。打印復雜細節時，關閉空移速度過快功能，將空移速度控制在 100mm/s 左右，減少噴頭急停急轉帶來的震動，避免模型出現水平紋路。
四、打印后處理（提升手板美觀度）
1. 支撐剝離
打印完成后，待模型冷卻至室溫再進行支撐剝離，避免高溫時操作導致模型變形。使用尖嘴鉗粗剪支撐主體，再用美工刀輕輕修整支撐殘留痕跡，操作時順著支撐根部剪切，避開鼻子、圍巾等精細部位，防止刮傷表面。
2. 打磨拋光
先用 400 目砂紙打磨支撐殘留痕跡和層紋，打磨時順著打印紋理方向輕輕擦拭，避免橫向打磨導致表面劃痕；再用 800 目砂紙進行精細打磨，使表面更加光滑。若追求鏡面效果，可在打磨后涂抹 PLA 專用拋光液，或用熱風槍低溫檔快速掃過表面（注意控制溫度，避免模型變形），拋光液涂抹后需靜置 20 分鐘晾干。
3. 拼接組裝
單獨打印的鼻子、圍巾等部件，使用瞬間膠（502）或 AB 膠粘貼到雪人頭對應位置，粘貼前需用酒精擦拭粘貼面，去除表面灰塵，確保粘貼牢固。上半身與底座通過卡扣拼接時，若卡扣過緊，用 800 目砂紙輕輕打磨卡扣邊緣；若過松，在卡扣處粘貼一層薄海綿墊，增強貼合度，確保開合順暢且不松動。
4. 細節美化（可選）
若需進一步提升美觀度，可用馬克筆或丙烯顏料給雪人眼睛描邊，給圍巾添加花紋，涂色時薄涂多次，每次晾干后再涂，避免顏料堆積結塊。在儲物倉內部粘貼一層薄絨布，既增加質感，又能防止糖果刮傷模型內壁，絨布可通過雙面膠固定，裁剪尺寸略小于儲物倉內部尺寸，避免褶皺。
五、創意拓展方向
1. 功能升級
在底座內部預留 LED 燈槽（寬度≥5mm、深度≥8mm），適配微型 LED 燈串（3mm 直徑），打印完成后將燈串嵌入槽內，通電后雪人身體可發光，適合節日裝飾場景，增加氛圍感。
2. 個性化定制
在雪人圍巾或底座側面添加文字浮雕（如節日祝福語、名字縮寫），通過 Blender、Tinkercad 等建模軟件即可實現，文字凸起高度控制在 0.8mm 以上，確保打印時能清晰呈現。
3. 組合套裝設計
設計大小不同的雪人糖果箱，組成雪人家庭套裝（如爸爸、媽媽、孩子款），尺寸按比例縮放，配色保持一致，可作為節日禮品或桌面裝飾套裝，提升展示價值。
六、常見問題與解決方案
1. 模型翹邊
原因多為熱床溫度不足或模型與熱床附著力差，解決方案：將熱床溫度提高 5-10℃，在熱床表面涂固體膠或?qū)Ｓ觅N紙；縮小模型底部面積，或增加裙邊數量至 5 圈，增強附著力。
2. 細節模糊
多因?qū)雍襁^(guò)大、打印速度過快導致，解決方案：將層厚降至 0.15mm，細節部分打印速度降至 30mm/s，適當提高填充密度至 25%，確保細節部位填充密實。
3. 支撐難以剝離
若支撐殘留過多，多為支撐密度過高或接觸面過大，解決方案：將支撐密度降至 8-10%，選擇接觸面積小的支撐（如針尖支撐），支撐與模型間距設為 0.2-0.3mm，減少殘留痕跡。
