行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 6cm*6cm*1cm
后處理: 噴油
案例介紹

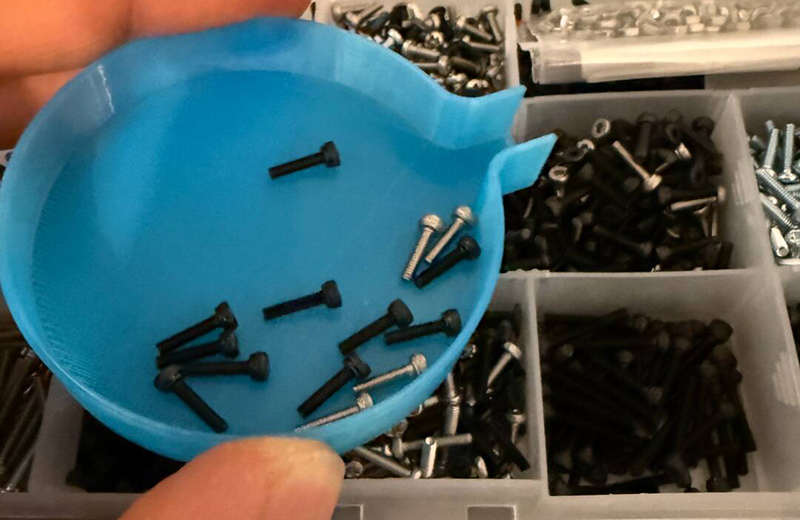

3D打印螺絲漏斗手板的核心是兼顧分類存儲與精準導料功能，同時適配3D打印工藝，簡化結構、減少支撐、降低后處理工作量，適合小批量試制或個人工具收納需求。以下是從結構設計、材料選型、打印參數到后處理的完整實操方案。
一、核心結構設計要點（適配 3D 打印工藝）
1. 整體結構布局
采用一體式分層結構，避免拼接導致的漏料問題，整體分為頂部分類存儲倉、中部漏斗導料區、底部出料口三部分，外形優先設計為圓形（減少打印支撐，提升結構穩定性）。
頂部分類存儲倉：直徑建議 12-18cm，高度 6-8cm，內部用隔板分成 4-6 個扇形分格，用于存放不同規格的螺絲、螺母、墊片。分格隔板高度略低于倉口（預留 2-3mm），方便取放零件；每個分格底部需設計1°-2° 的傾斜角，引導螺絲自然滑向漏斗區，避免堆積。
中部漏斗導料區：設計為圓錐形，錐角控制在60°-90°（角度過小易導致螺絲卡料，過大則增加模型高度），漏斗內壁需光滑無臺階，可在建模時做0.2mm 的倒角處理，減少螺絲滑落阻力。
底部出料口：直徑根據常用螺絲尺寸確定，建議 3-5mm（適配 M3-M5 螺絲），出料口外側可加長 5-8mm 的導料管，方便對準螺絲刀或零件盒；若需適配多種螺絲，可設計可替換式出料口（通過卡扣連接，不同孔徑的導料管按需更換）。
2. 細節工藝優化
防卡料設計：在漏斗與存儲倉的銜接處，做R3-R5 的圓角過渡，避免直角導致螺絲卡住；每個分格底部可增設2-3 個直徑 2mm 的通孔，既方便清理碎屑，又能減少打印時的內部應力。
支撐與減重優化：漏斗為懸空結構，設計時盡量讓漏斗內壁的懸空高度小于 10mm，減少支撐用量；存儲倉側壁厚度控制在 2.5-3mm，內部可做網格狀填充（建模時預留，非打印填充），減輕重量的同時保證結構強度。
防滑與便攜設計：底座邊緣做環形凸起防滑紋（高度 1mm），防止放置時打滑；倉口兩側可設計對稱的弧形提手（寬度 15-20mm），方便移動，提手與倉體連接處做圓角加固，避免打印時斷裂。
3. 尺寸建議（手板模型常用范圍）
小型桌面款總高度 15-20cm，適合放在工作臺；中型款總高度 25-30cm，可壁掛或放在工具柜旁。所有尖銳邊緣均做R1-R2 的圓角處理，提升手感，避免劃傷。
二、材料選型（兼顧耐用性與打印效率）
1. 首選材料：PLA+（增強聚乳酸）
PLA + 韌性優于普通 PLA，不易碎裂，打印溫度 190-210℃，無需加熱床（或熱床溫度 50-60℃），打印難度低，適合新手操作。顏色優先選擇透明或半透明款，方便直觀查看內部螺絲余量；也可選用灰色、黑色等耐臟色系，適合車間環境使用。
2. 進階選擇：PETG
若需要漏斗具備防水、防油特性（用于車間油污環境），可選擇 PETG 材料。其抗沖擊性強，不易變形，表面光滑度高，利于螺絲滑落，打印溫度 220-240℃，需加熱床（60-70℃），打印時注意通風。
3. 材料禁忌
避免使用柔性材料（如 TPU），柔性材料打印的漏斗易變形，無法保證導料順暢；也不建議使用 ABS（打印時氣味大，需封閉打印環境，且易翹邊）。
三、打印參數設置（以 FDM 打印機為例）
1. 核心參數
層厚：選擇 0.2mm，兼顧打印速度與表面精度；若追求更光滑的漏斗內壁，可降至 0.15mm，打印時間會增加約 20%。
填充密度：存儲倉和底座填充 20%-25%，保證結構強度；漏斗部分填充 15%，減輕重量的同時避免內壁凹陷。
打印速度：外壁速度 40-50mm/s，內壁和填充速度 60-70mm/s，提手、出料口等精細部位速度降至 30-40mm/s，確保細節成型。
支撐設置：僅在漏斗懸空部分添加樹狀支撐，支撐密度 10%-15%，支撐與模型的接觸間距設為 0.2mm，方便后期剝離且不損傷內壁；倉口、提手等無懸空結構的部位無需添加支撐。
其他參數：開啟回抽功能（回抽距離 5mm，速度 50mm/s），減少噴嘴拉絲；外壁層數設為 4 層，確保側壁密封性，防止細小螺絲漏出。
2. 打印方向建議
將模型豎直放置（出料口朝下），漏斗的斜面與打印平臺呈銳角，這樣可以減少支撐面積，同時保證漏斗內壁的打印精度；若倒置打?。▊}(cāng)口朝下），會導致漏斗內壁支撐過多，剝離后易殘留痕跡，影響螺絲滑落。
四、后處理與功能優化
1. 支撐剝離與打磨
打印完成后，待模型冷卻至室溫，用尖嘴鉗輕輕剝離漏斗部分的支撐，避免用力過猛劃傷內壁；用 400 目砂紙打磨支撐殘留痕跡，再用 800 目砂紙精細拋光漏斗內壁，確保表面光滑無毛刺，防止卡住螺絲。
2. 拼接與加固（若為拆分設計）
若因打印機尺寸限制采用拆分設計，可用 AB 膠或 3D 打印專用膠水拼接各部分，拼接后用砂紙打磨接縫處；在接縫外側粘貼一圈玻纖膠帶，增強連接強度，防止使用時開裂。
3. 功能升級（可選）
分類標簽：在每個分格外側用馬克筆標注螺絲規格（如 M3、M4），或用 3D 打印小型標簽牌（通過卡槽固定在倉壁上），方便快速識別。
磁吸出料口：在出料口內側嵌入小型磁鐵，吸附螺絲頭部，實現 “按需出料”，避免倒料時一次性流出過多螺絲。
壁掛設計：在底座背面添加兩個掛鉤孔（直徑 5mm），可將漏斗掛在墻上，節省桌面空間。
五、常見問題與解決方案
螺絲卡料：原因是漏斗錐角過小或內壁有毛刺，解決方案是擴大錐角至 70°-80°，并拋光內壁；也可在漏斗內壁涂抹少量硅油，降低摩擦阻力。
模型翹邊：原因是熱床溫度不足，解決方案是將熱床溫度提高 5-10℃，或在熱床表面涂抹固體膠，增強模型附著力。
側壁漏料：原因是外壁層數不足或填充密度過低，解決方案是將外壁層數增至 4-5 層，填充密度提高至 20%。
