行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 18cm*5cm*18cm
后處理: 噴油
案例介紹

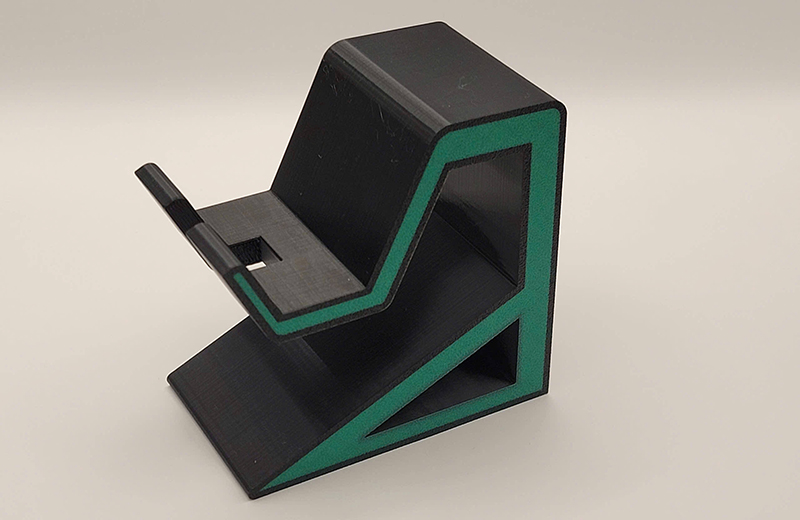

3D打印游戲機支架手板的核心是兼顧結構穩定性、功能適配性與工藝便捷性，既要支撐游戲機主機（如 Switch、PS、Xbox）實現穩固放置或散熱，又要適配 3D 打印特點，減少支撐、降低后處理難度，適合產品試制或個性化定制需求。以下是從結構設計、材料選型、打印參數到后處理的完整實操方案。
一、核心結構設計要點（適配游戲機與 3D 打印工藝）
1. 功能分區與尺寸適配
支架整體采用一體式或拆分式結構（根據打印機尺寸選擇），需覆蓋 “主機支撐區 + 散熱預留區 + 配件收納區” 三大功能，尺寸需匹配目標游戲機型號（以 Switch 為例，主機寬度約 102mm，厚度約 13.9mm）：
主機支撐區：設計為卡槽式或貼合式結構，卡槽寬度需比游戲機厚度大 0.2~0.5mm（預留裝配間隙），卡槽內側做R1~R2 的圓角，避免劃傷機身；支撐角度建議 30°~45°（符合人體工學，方便操作），底部增設防滑支撐腳（高度 2~3mm，寬度 10~15mm），增大與桌面的接觸面積，防止傾倒。
散熱預留區：若游戲機運行時發熱量大，需在支撐區背部或底部設計鏤空網格（網格孔徑 5~8mm，間距 3~5mm），避開主機散熱風口，保證空氣流通；鏤空結構還能減輕模型重量，減少耗材用量。
配件收納區（可選）：在支架側面或底部增加小型分格，用于放置手柄、游戲卡帶、充電線等配件，分格高度 15~20mm，寬度適配配件尺寸，邊緣做圓角處理。
2. 3D 打印工藝優化細節
減少支撐設計：避免大面積懸空結構，支撐區的卡槽斜面盡量與打印平臺呈 15° 以上夾角；若存在必須懸空的部位（如側邊收納格），采用點狀支撐接觸面，方便后期剝離。
結構強度強化：支架的承重部位（如卡槽底部、支撐腳）壁厚設為 3~4mm，非承重部位壁厚設為 2~2.5mm；在卡槽與支架主體的連接處增加三角形加強筋（高度 5~8mm，厚度 2mm），防止受力斷裂。
尺寸容錯設計：手板模型需預留后期調整空間，卡槽寬度可適當放大 0.3mm，若打印后過松，可粘貼薄海綿墊調整；若過緊，用砂紙打磨卡槽內側即可。
3. 個性化設計拓展（可選）
角度可調結構：設計多檔位卡扣，實現主機支撐角度的調節（如 20°、30°、45°），滿足不同使用場景需求。
LOGO 浮雕 / 鏤空：在支架正面添加游戲機品牌 LOGO 或個性化圖案，浮雕高度設為 0.8~1mm（確保打印清晰），鏤空圖案需保證邊緣寬度≥2mm，避免打印時斷裂。
充電線走線槽：在支架底部或側面設計弧形走線槽（寬度 8~10mm，深度 3~5mm），方便收納充電線，保持桌面整潔。
二、材料選型（兼顧強度、手感與打印效率）
1. 首選材料：PLA+（增強聚乳酸）
PLA + 是手板模型的理想選擇，打印難度低、成本適中、表面光滑，具體優勢如下：
打印溫度 190~210℃，無需加熱床（或熱床溫度 50~60℃），新手易操作，不易翹邊；
韌性優于普通 PLA，承重能力滿足游戲機支架需求（可支撐 2~3kg 的主機）；
色彩豐富，可選擇與游戲機配色一致的顏色（如 Switch 的紅藍配色、PS 的黑色），外觀還原度高。
注意：PLA + 耐熱性較差（超過 60℃易變形），避免將支架放置在陽光直射或高溫環境中。
2. 進階選擇：PETG
若需要支架具備抗摔性、防水性（適合頻繁移動或潮濕環境），優先選擇 PETG 材料：
韌性強，抗沖擊不易碎裂，表面有輕微光澤，手感更好；
打印溫度 220~240℃，需加熱床（60~70℃），打印時需做好通風（氣味略大于 PLA）；
耐熱性優于 PLA+，可承受 70~80℃的短時高溫，適合主機散熱口附近的結構。
3. 材料禁忌
避免使用柔性材料（如 TPU）：柔性材料易變形，無法提供穩定支撐；
謹慎使用 ABS：ABS 打印時氣味大，需封閉打印環境，且易翹邊，不適合新手制作手板。
三、打印參數設置（以 FDM 打印機為例）
1. 核心參數（兼顧強度與效率）
層厚：選擇 0.2mm，兼顧打印速度與表面精度；若追求更光滑的表面（如支架正面），可將層厚降至 0.15mm，打印時間會增加約 20%。
填充密度：承重部位（卡槽、支撐腳）填充密度設為30%~40%，保證結構強度；非承重部位（收納格、鏤空區）填充密度設為15%~20%，減輕重量。
打印速度：外壁速度 40~50mm/s（保證表面光滑），內壁和填充速度 60~70mm/s；加強筋、卡槽等精細部位速度降至 30~40mm/s，避免細節變形。
外壁層數：設為 4~5 層，確保支架側壁密封性和承重能力，防止受力后開裂。
2. 支撐與打印方向設置
打印方向：將支架支撐腳朝下、卡槽朝上放置，使主要承重面與打印平臺平行，提升層間結合強度；避免卡槽朝下打?。〞a(chǎn)生大量支撐，難以清理且影響精度）。
支撐設置：僅在懸空的收納格或走線槽處添加樹狀支撐，支撐密度設為 10%~15%，支撐與模型的接觸間距設為 0.2mm，方便后期剝離；支撐材料優先選擇水溶性支撐（若打印機支持），清理更便捷。
3. 其他優化參數
開啟回抽功能：回抽距離 5~6mm，速度 50mm/s，減少噴嘴拉絲，避免污染支架表面；
添加裙邊：設置 3~5 圈裙邊，增強模型與熱床的附著力，防止翹邊；
關閉冷卻風扇（前 5 層）：前 5 層打印時關閉風扇，提升首層附著力；后續層開啟風扇（轉速 50%~70%），保證層間冷卻成型。
四、后處理與裝配（提升手板質感與實用性）
1. 支撐剝離與打磨
打印完成后，待模型冷卻至室溫，用尖嘴鉗輕輕剝離支撐，避免用力過猛劃傷表面；
用 400 目砂紙打磨支撐殘留痕跡、層紋和尖銳邊緣，再用 800 目砂紙精細拋光，使支架表面光滑無毛刺；
若卡槽過緊，用砂紙打磨卡槽內側；若過松，粘貼一層薄海綿墊調整間隙。
2. 細節美化（可選）
噴漆處理：若需要更精致的外觀，可在打磨后噴涂底漆，晾干后再噴面漆（選擇與游戲機匹配的顏色），最后噴清漆保護表面；
防滑處理：在支撐腳底部粘貼硅膠防滑墊，增強支架與桌面的摩擦力，防止滑動；
LOGO 上色：用馬克筆或丙烯顏料給浮雕 LOGO 上色，薄涂多次，避免顏料堆積結塊。
3. 功能測試與調整
將游戲機主機放入卡槽，測試支撐穩定性，確保主機不會傾倒；
檢查散熱鏤空區是否對準主機散熱風口，若位置偏差，用砂紙打磨調整；
測試配件收納區是否能正常放置手柄、游戲卡帶等配件，根據實際需求微調尺寸。
五、常見問題與解決方案
支架傾倒：原因是支撐腳面積過小或重心過高，解決方案是增大支撐腳寬度（增至 15~20mm），或在支架底部添加配重（如嵌入小鐵塊）。
卡槽開裂：原因是填充密度過低或壁厚不足，解決方案是將卡槽壁厚增至 4mm，填充密度提高至 40%，并增加三角形加強筋。
表面拉絲嚴重：原因是回抽參數設置不當，解決方案是增大回抽距離至 6mm，降低打印速度至 40mm/s，同時清理噴嘴殘留耗材。
