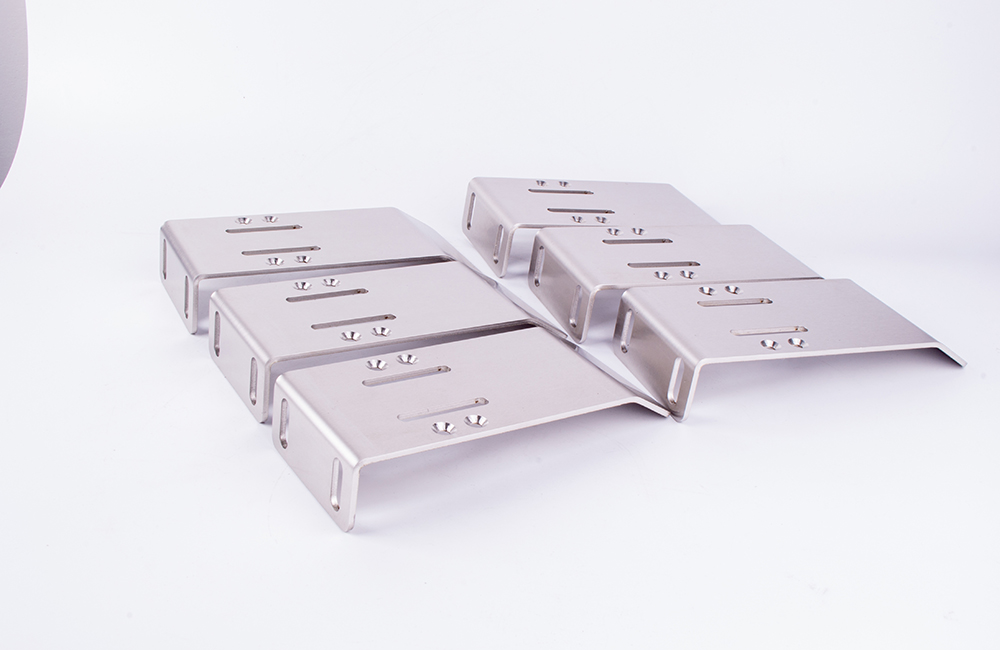

鈑金抽芽（又稱翻邊、凸緣）是通過沖壓模具對鈑金預制孔拉伸，形成帶側壁的凸起圓孔或異形孔的成型工藝，核心作用是在薄板上做出高強度螺紋安裝孔或定位孔，避免直接攻絲滑牙，廣泛用于機箱機柜、電子設備面板、汽車鈑金件等場景。

一、核心特點與適用場景

工藝優勢抽芽形成的側壁等效增加板材厚度，讓螺紋咬合長度更長，抗拉脫能力比薄板直接攻絲提升 3-5 倍；無需額外螺母，節省裝配空間與成本；凸起方向可控，可保持鈑金正面平整，不影響外觀。

適用范圍板材厚度適配 0.5-3mm 薄板，過厚加工難度大、易損模，過薄則側壁強度不足；優先選冷軋板、軟態鋁板、黃銅板等塑性好的材料，硬態不銹鋼需退火后再抽芽；常見用于電子設備螺絲孔、機箱接地孔、汽車門板卡扣孔等。

二、關鍵設計參數

預制孔直徑：是抽芽基礎，過小易致側壁破裂，過大難成足夠高度凸起。公式為 d = D – 2h（D 為抽芽孔外徑，h 為抽芽高度），經驗上需比抽芽孔外徑小 2-3 倍板材厚度，比如 1mm 厚板、抽芽外徑 6mm 時，預制孔直徑約 3-4mm。

抽芽高度：決定螺紋咬合長度，一般 h≥螺紋大徑的 0.8 倍（如 M3 螺紋 h≥2.4mm）。最大高度受板厚限制，經驗上限 h_max≤3t（t 為板材厚度），超此范圍易使側壁變薄開裂。

側壁厚度（t?）：抽芽拉伸會讓側壁略薄于原板厚，通常 t?≈0.7-0.9t，設計時需保證 t?≥0.5mm，否則無法穩定攻絲。

圓角半徑：抽芽孔根部內圓角 R?≥1.5t，避免應力集中導致根部斷裂；頂部外圓角 R?≥0.5t，防止邊緣劃傷人員或線纜。

三、加工工藝步驟

1. 前期準備

板材預處理需先裁切出目標尺寸鈑金件，按設計打預制孔，再用銼刀或砂紙去除孔口毛刺，避免抽芽時毛刺引發側壁開裂。模具需配凸模與凹模，凸模決定抽芽內徑，頭部做 R≥0.5t 的圓角；凹模決定外徑與高度，型腔與凸模匹配，間隙控制在 1.05-1.1t。

2. 沖壓抽芽操作

將預制孔對準凸模中心放在沖壓機臺，確保板材平整無偏移；啟動沖壓機，凸模向下穿過預制孔并將板材向凹模型腔拉伸形成凸起側壁；控制沖壓行程以保證抽芽高度，避免過度沖壓造成側壁變薄或破裂；完成后緩慢抬升凸模取件，檢查高度、圓度與側壁完整性。

3. 后續處理

抽芽后對側壁攻絲，攻絲時用潤滑油減少摩擦，防止螺紋滑牙或側壁崩裂；用銼刀或砂紙打磨抽芽孔頂部尖銳邊緣；最后用螺紋規檢螺紋精度，用卡尺測抽芽高度與外徑，確保符合設計要求。

四、常見缺陷與解決方案

側壁開裂：多因預制孔直徑過小、板材塑性差或模具間隙過小。可適當增大預制孔直徑，更換塑性好的材料或?qū)Π宀耐嘶?，將模具間隙調整至 1.1t 左右。

抽芽高度不足：多由沖壓行程不夠或預制孔直徑過大導致?？稍黾記_壓行程，或按設計要求減小預制孔直徑，保證拉伸時能形成足夠高度的凸起。

側壁起皺：多因模具間隙過大或板材厚度不均?？蓪⒛＞唛g隙調至 1.05t，選用厚度均勻的板材，同時用定位銷固定板材，確保預制孔居中，避免拉伸時受力不均。

根部斷裂：多因根部圓角半徑過小或沖壓速度過快。需將根部圓角增大至 1.5t 以上，降低沖壓速度，必要時采用分步?jīng)_壓，減少瞬間應力集中。

抽芽孔傾斜：多因模具不平行或板材未放平。需校準模具平行度，在板材底部墊平，優化定位基準，確保拉伸時受力方向垂直。

五、抽芽與其他工藝的區別

抽芽 vs 直接攻絲：直接攻絲僅適用于低載荷場景，薄板上螺紋咬合短、易滑牙；抽芽攻絲側壁延長咬合長度，強度更高，適合高載荷與反復拆裝場景。

抽芽 vs 壓鉚螺母：抽芽無需額外緊固件、成本低、表面平整，但受板厚限制；壓鉚螺母適用范圍更廣，可用于厚板或高強度板材，但需額外裝螺母，成本更高。
