鈑金刨槽（又稱V 型槽加工）是通過數(shù)控刨槽機的刀具，在鈑金件折彎位置切削出 V 型凹槽的工藝，核心作用是減小折彎半徑、保證折彎精度、避免厚板折彎時出現(xiàn)裂紋或褶皺，廣泛應(yīng)用于高精度機箱機柜、電梯門板、裝飾鈑金等對折彎直角要求嚴格的產(chǎn)品加工。

一、鈑金刨槽的核心特點與適用場景

工藝優(yōu)勢

減小折彎半徑：刨槽后板材折彎線處的厚度變薄，折彎半徑可控制在 0.1~0.5t（t 為板材厚度），能折出接近 90° 的直角，解決厚板直接折彎易出現(xiàn)圓角過大的問題。

提升折彎精度：V 型槽可作為折彎的精準(zhǔn)定位基準(zhǔn)，避免折彎時板材偏移，折彎角度公差可控制在 ±0.5° 以內(nèi)，適合批量加工相同尺寸的鈑金件。

保護板材表面：對于表面有涂層（如鍍鋅板、彩鋼板）或拉絲面的鈑金件，刨槽后折彎不會破壞表面涂層，避免常規(guī)折彎導(dǎo)致的涂層脫落、劃痕。

降低折彎力：厚板（厚度≥3mm）直接折彎需要較大的折彎壓力，刨槽后切削掉部分材料，可減少折彎機的載荷，降低設(shè)備損耗。

適用范圍

板材類型：適合冷軋板、不銹鋼板、鋁板、鍍鋅板、彩鋼板等塑性較好的材料；硬態(tài)不銹鋼需先退火，避免刨槽或折彎時開裂。

板材厚度：適配 0.8~12mm 的板材，其中厚度 3~12mm 的厚板是刨槽工藝的主要應(yīng)用對象，薄板（≤0.8mm）一般無需刨槽，直接折彎即可。

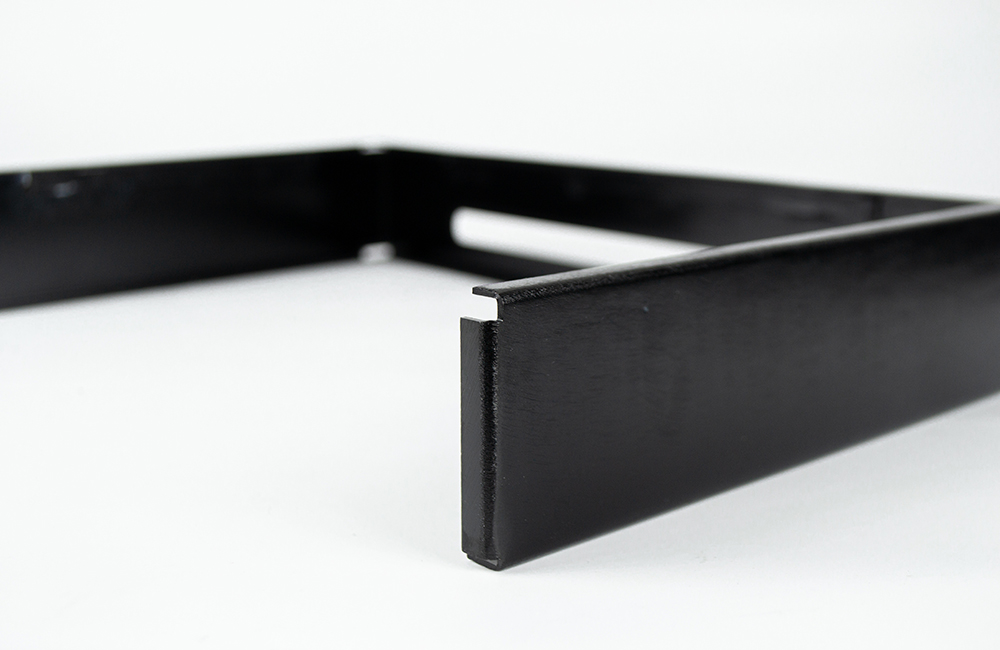

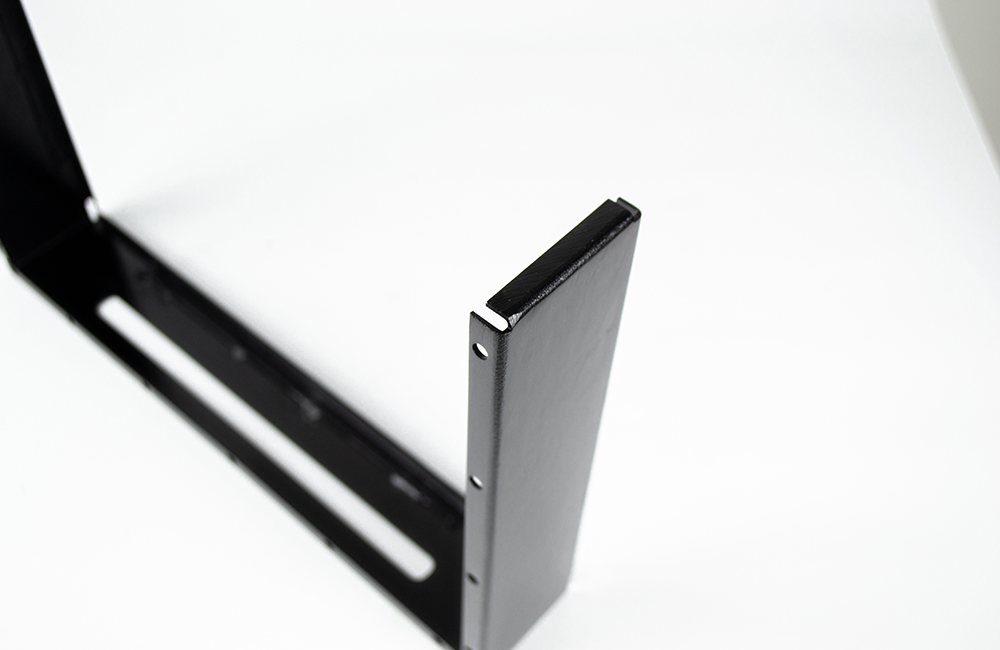

典型應(yīng)用場景：高精度機箱的直角邊框、電梯轎廂的裝飾面板、不銹鋼門窗的直角拼接、展示柜的無縫折彎件。

二、鈑金刨槽的關(guān)鍵設(shè)計參數(shù)

刨槽的尺寸參數(shù)直接決定折彎效果，需根據(jù)板材厚度和折彎需求精準(zhǔn)設(shè)計，核心參數(shù)如下：

V 型槽的槽寬（W）槽寬指凹槽開口的寬度，需與板材厚度匹配，經(jīng)驗公式為 W = 2×t + (0.5~1)。例如 3mm 厚的鋼板，槽寬可取 6.5~7mm；槽寬過小會導(dǎo)致折彎時板材撕裂，過大則無法有效減小折彎半徑。

V 型槽的槽深（H）槽深指凹槽的深度，需控制在板材厚度的 1/2~2/3 之間。若槽深過淺，達不到減小折彎半徑的目的；若槽深過深（超過板材厚度的 2/3），折彎時槽底易斷裂，降低鈑金件的結(jié)構(gòu)強度。

槽口角度（θ）槽口角度為 V 型槽的夾角，常用角度為 60°、90°、120°，需與目標(biāo)折彎角度匹配。折彎 90° 直角時，優(yōu)先選擇 90° 槽口，折彎后直角精度最高；折彎銳角或鈍角時，可選擇 60° 或 120° 槽口，配合折彎機模具調(diào)整角度。

刨槽位置與間距單條折彎線處通常加工 1 條 V 型槽；對于超厚板材（≥8mm）或要求極高的直角，可加工 2 條平行的 V 型槽，進一步降低折彎難度。若鈑金件有多個折彎邊，相鄰兩條刨槽的間距需≥板材厚度的 5 倍，避免刨槽時應(yīng)力相互影響，導(dǎo)致板材變形。刨槽位置需與折彎線完全重合，偏移量≤0.2mm，否則會導(dǎo)致折彎角度偏差。

三、鈑金刨槽的加工工藝步驟

1. 前期準(zhǔn)備

刀具選擇：根據(jù)板材材質(zhì)選擇對應(yīng)的刨槽刀具，加工碳鋼、不銹鋼選用硬質(zhì)合金刀具，加工鋁板選用高速鋼刀具；刀具刃口需鋒利，避免切削時產(chǎn)生毛刺或拉毛板材表面。

板材預(yù)處理：裁切出目標(biāo)尺寸的鈑金件，清理表面油污、氧化皮；對于表面有涂層的板材，需貼保護膜，防止加工時劃傷涂層。

編程與定位：在數(shù)控刨槽機上導(dǎo)入零件圖紙，設(shè)置刨槽的位置、槽寬、槽深參數(shù)；用定位擋板固定板材，保證刨槽位置精度，定位誤差≤0.1mm。

2. 刨槽加工操作

試切調(diào)整：先取小塊同材質(zhì)板材進行試切，測量槽寬、槽深是否符合設(shè)計要求，同時觀察切削表面是否光滑，根據(jù)試切結(jié)果調(diào)整刀具進給速度和切削深度。

正式切削：啟動刨槽機，刀具沿預(yù)設(shè)路徑進給，切削出 V 型槽；切削時需使用冷卻液，降低刀具溫度，避免刀具磨損過快，同時沖走切削碎屑，防止碎屑劃傷板材。加工碳鋼時速度為 500~800mm/min，加工不銹鋼時速度降至 300~500mm/min，保證切削質(zhì)量。

多槽加工：若需加工多條 V 型槽，按圖紙順序依次切削，避免重復(fù)定位導(dǎo)致誤差疊加。

3. 后續(xù)折彎與處理

折彎成型：將刨槽后的鈑金件放入折彎機，使 V 型槽對準(zhǔn)折彎機的下模刃口，調(diào)整折彎壓力和角度，折彎時壓力需比無槽折彎降低 30%~50%，防止槽底斷裂。

去毛刺與修整：用銼刀或砂紙打磨槽口和折彎處的毛刺，對于表面有涂層的零件，若涂層有輕微破損，需用補漆筆修復(fù)。

尺寸檢測：用量角器測量折彎角度，用卡尺測量折彎半徑，確保符合設(shè)計要求；對于高精度零件，需用三坐標(biāo)測量儀檢測尺寸精度。

四、鈑金刨槽的常見缺陷與解決方案

槽底開裂或折彎時斷裂原因是槽深過深（超過板材厚度的 2/3）、刀具刃口鈍化、板材塑性差。解決方案是將槽深調(diào)整至板材厚度的 1/2~2/3；及時更換鋒利的刀具；對硬態(tài)板材進行退火處理，提升塑性。

折彎半徑過大，達不到直角要求原因是槽深過淺、槽寬過大、折彎壓力不足。解決方案是增加槽深至合理范圍；減小槽寬，匹配板材厚度；適當(dāng)增大折彎壓力，但需避免壓力過大導(dǎo)致斷裂。

刨槽位置偏移，折彎角度偏差原因是板材定位不準(zhǔn)、數(shù)控程序參數(shù)錯誤、刀具進給時振動。解決方案是優(yōu)化定位擋板，提高定位精度；重新檢查并修正數(shù)控程序；調(diào)整刨槽機的夾緊裝置，減小切削時的振動。

板材表面劃傷或涂層脫落原因是刀具表面有雜質(zhì)、板材未貼保護膜、切削碎屑未及時清理。解決方案是加工前清理刀具和板材表面；對涂層板材貼保護膜；開啟冷卻液系統(tǒng)，及時沖走碎屑。

五、鈑金刨槽與普通折彎的區(qū)別

折彎半徑：刨槽 + 折彎的折彎半徑極小，可接近 0.1~0.5t，能折出精準(zhǔn)直角；普通直接折彎的折彎半徑較大，通常為 1~2t，存在明顯圓角。

折彎精度：刨槽后折彎的角度公差可控制在 ±0.5°，定位精準(zhǔn)；普通折彎的角度公差在 ±1~2°，易出現(xiàn)偏移。

表面質(zhì)量：刨槽折彎不會損傷板材表面涂層，無明顯劃痕；普通厚板折彎易導(dǎo)致涂層脫落、表面拉毛。

適用板材：刨槽主要用于 3~12mm 厚板的高精度折彎；普通折彎適合 0.8~3mm 薄板的常規(guī)折彎。

折彎力：刨槽后折彎需求的壓力更低，能降低設(shè)備載荷；普通厚板折彎需要的壓力大，易損傷折彎機模具。
