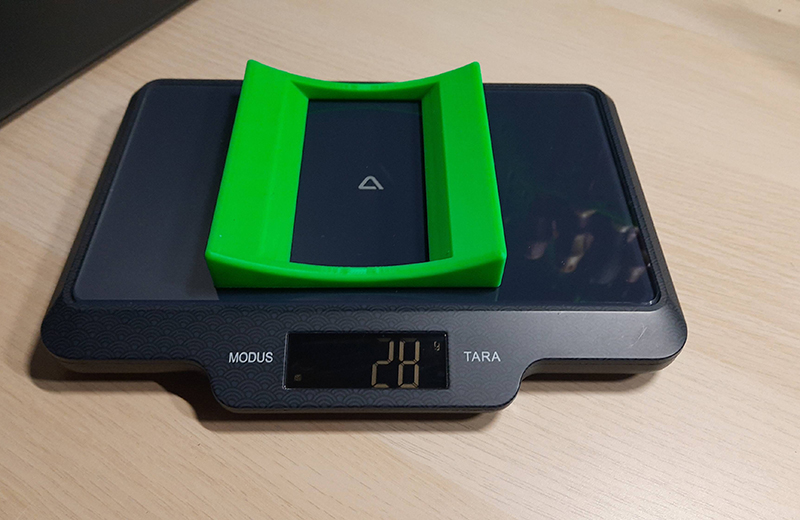

行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 15cm*17cm*2cm
后處理: 噴油
案例介紹
制作一個專業的3D打印支架手板，其核心在于通過原型驗證設計、功能與可靠性。流程可以概括為：設計檢查 → 選擇材料工藝 → 專業打印與后處理 → 裝配驗證。
第一步：設計準備與檢查 (最關鍵)
在打印前，必須對3D模型進行嚴格檢查，這與打印普通模型不同。
格式與壁厚：確認模型為STL或STEP格式。檢查壁厚，受力部位通常不低于2毫米，太薄會極易斷裂。
支撐與公差：使用切片軟件預覽，為大幅懸空的結構自動生成支撐。為需要組裝配合的卡扣、軸孔預留?0.1-0.3毫米?的單邊間隙，確?？裳b配性。
優化設計：如果支架較大，可在建模軟件中進行抽殼處理，設置2-3毫米的壁厚，以節省材料、縮短打印時間并減少變形風險。
第二步：選擇材料與工藝
根據你對支架的強度、韌性、精度和外觀的核心要求來選擇：
追求堅固耐用與功能性測試
FDM打印，使用ABS/ASA或PETG材料：這類材料強度和韌性好，適合需要耐溫、耐沖擊或戶外使用的功能性支架原型。ABS打印時容易翹曲，建議使用有恒溫艙的打印機。
追求精細外觀與尺寸精度
光固化打印，使用類ABS或工程樹脂：如果你需要表面極其光滑、細節清晰的展示樣件，或用于驗證精密裝配，這是最佳選擇。但樹脂件通常更脆，不適合高強度的受力測試。
追求低成本與快速驗證
FDM打印，使用PLA材料：PLA成本低、易打印，非常適合初次驗證結構設計、尺寸和裝配關系。雖然它強度尚可，但較脆，且不耐高溫。
第三步：打印設置與專業后處理
打印方向：將主要的受力方向安排在打印平面內，避免力垂直于打印層紋方向，因?yàn)閷娱g結合力是薄弱環節。
專業后處理：
FDM打印件：需要去除支撐、打磨層紋，有時還需要使用補土、噴漆來獲得接近最終產品的光滑表面。
光固化打印件：需要用酒精徹底清洗，并確保在UV燈下充分二次固化，以達到材料的最佳性能。
第四步：裝配與功能驗證
打印完成后，手板的核心價值才真正體現：
尺寸測量：使用游標卡尺等工具，核對關鍵尺寸是否與設計圖一致。
裝配測試：將其與需要配合的其他部件進行試裝配，檢查預留的公差是否合理。
功能模擬：進行實際的承重、彎曲、反復開合等測試，觀察是否有結構薄弱、變形或干涉問題。這是發現設計缺陷、進行設計迭代的關鍵步驟。
給你的核心建議
明確目的：首先想清楚，這個手板主要是用于?“看”?（外觀評審），還是用于?“測”?（功能與強度測試）？這直接決定了材料和工藝的選擇。
先試后行：對于不確定的復雜設計，可以先打印一個縮小比例或局部關鍵結構的測試件，以極低的成本驗證想法。
考慮外包：如果對設備或后處理不熟悉，可以考慮將文件發送給專業的在線3D打印服務商。他們能提供從材料建議、優化打印到專業后處理的全套服務。
