行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 14cm*14cm*30cm
后處理: 噴油
案例介紹

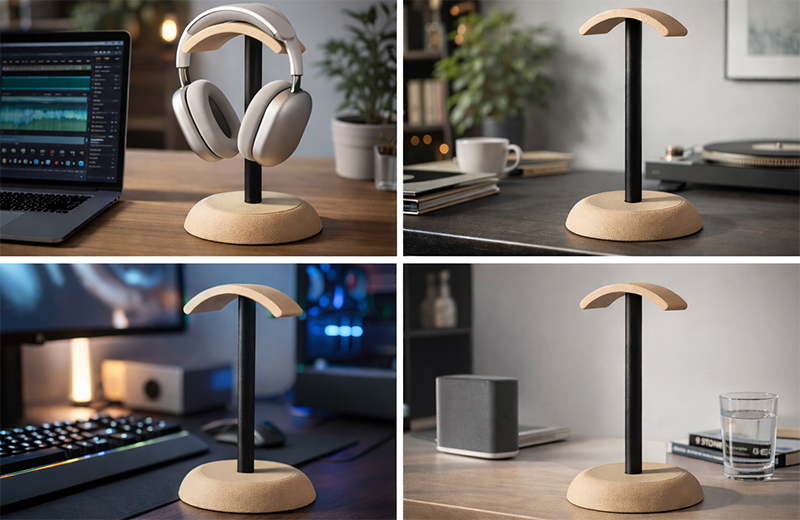

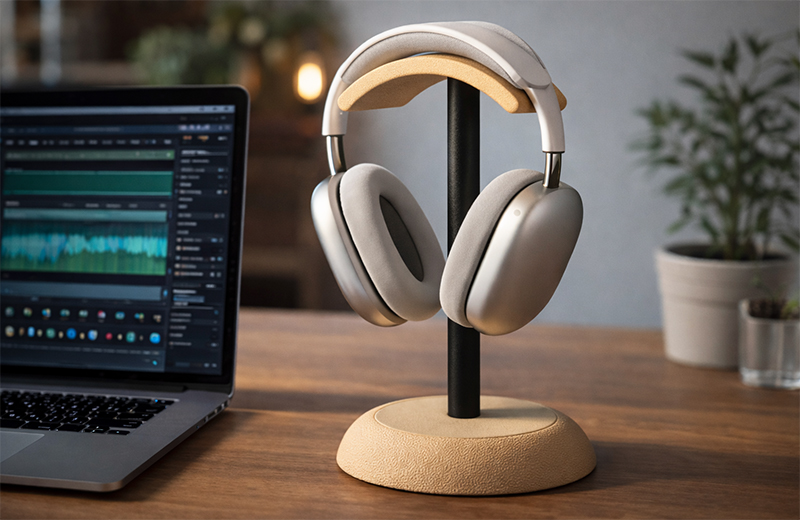

適配頭戴式耳機的3D打印支架手板，核心是兼顧結構穩固性、佩戴貼合度、打印工藝適配性，同時可做個性化造型設計，整體輕量化且無易斷薄弱結構，不管是 FDM 桌面機還是光固化打印機都能高效成型，適合手板打樣、個性化定制，以下是完整實操方案，全程貼合手板模型的制作需求。
一、核心結構設計要點（適配 3D 打印 + 耳機適配性優先）
整體尺寸與適配規范（通用頭戴式耳機）
手板整體高度控制在220~260mm，底座直徑100~120mm，這個尺寸適配 95% 的頭戴式電競、影音耳機，兼顧桌面擺放美觀與穩定性；支架總重量控制在150~250g，輕量化設計避免打印耗材浪費，也方便手板運輸、調試。
核心適配尺寸需嚴格把控：耳機掛架的內側間距160~180mm，掛架弧面半徑80~90mm，完全貼合頭戴式耳機的頭梁弧度，避免耳機滑落；掛架最高點到底座臺面高度180~200mm，保證耳機懸掛時耳罩不觸碰底座，無擠壓變形。
關鍵結構工藝優化（防斷裂、少支撐、易打?。?/h3>
1. 底座結構（重中之重，決定穩定性）
底座是支架承力核心，必須做加重加厚 + 防傾倒設計，杜絕打印后支架歪斜、傾倒：
底座采用圓形實心加厚款，厚度≥8mm，邊緣做 R10~R15 的大圓角過渡，視覺更圓潤，也避免打印時底座邊緣翹邊；底座底部可做 3 圈環形防滑凸紋（高度 1mm、寬度 2mm），既提升手板細節，又能防滑，還不會增加支撐難度。
底座內部填充不用實心，選25%~30% 的網格填充即可，兼顧重量與剛性；底座和立柱連接處做錐形過渡（倒圓角 R15~R20），這個位置是應力集中點，大圓角能徹底避免打印后斷裂，也是手板結構穩固的關鍵。
2. 立柱 + 掛架結構（核心功能區，適配打印 + 耳機貼合）
立柱設計為一體式圓柱 / 方柱，直徑 / 邊長≥20mm，高度 180~200mm，立柱與掛架無縫銜接，避免拼接縫隙影響外觀；若做個性化造型，可將立柱設計為漸縮款（底部 22mm、頂部 18mm），不影響強度且更美觀，側壁壁厚≥3mm 即可。
耳機掛架是核心，必須做貼合頭梁的弧形結構，弧面壁厚 3~4mm，掛架外側做圓潤倒角（R3~R5），內側保留順滑弧面無棱角，防止劃傷耳機頭梁；掛架懸空長度控制在 60~70mm，無需額外支撐，F(xiàn)DM 打印可直接成型，完全規避懸空過長導致的變形、斷裂問題。
進階設計（手板個性化加分）：可在掛架兩端做小凸起擋邊（高度 5mm、圓角 R2），徹底防止耳機滑落；立柱側面可加簡約鏤空花紋（寬度≥5mm），減輕重量的同時提升手板顏值，鏤空處無懸空，無需支撐。
3. 通用打印優化設計（全機型適配，降低后處理難度）
所有尖銳邊角統一做R2~R3 圓角處理，包括底座邊緣、立柱銜接處、掛架擋邊，杜絕應力集中，也避免打印時出現層紋堆積、尖角開裂。
打印擺放方向：底座朝下、掛架朝上豎直擺放，整個支架 90% 的表面與打印平臺貼合，僅掛架兩端有極小懸空，無需添加支撐，成型后無支撐殘留，大幅減少后處理工作量。
壁厚統一標準：全支架最小壁厚≥3mm，薄弱位置（掛架、立柱銜接處）增至 4mm，手板成型后無發軟、變形問題，滿足手板的結構測試需求。
二、材料選型（手板適配，兼顧顏值、強度、打印難度）
首選材料（FDM 打印機，新手友好、性價比最高）
1. PLA/PLA+（最推薦，手板打樣主力）
核心優勢：打印難度極低，無需加熱床（熱床 50~60℃即可），打印溫度 190~210℃，成型速度快，200mm 高的支架僅需 6~8 小時；色彩豐富，可選黑色、白色、灰色、原木色等百搭色系，直接打印成型無需上色，手板外觀還原度高；強度足夠，滿足支架手板的承重、擺放需求，完全適配打樣場景。
注意：PLA 耐熱性一般（超過 60℃易輕微變形），手板避免長時間放在陽光直射、暖氣旁，僅做打樣展示完全無影響。
2. PETG（進階選擇，手板需兼顧韌性、抗摔）
核心優勢：韌性遠超 PLA，抗沖擊、不易碎裂，打印后支架可輕微彎折不變形，適合需要做結構測試的手板；表面自帶細膩光澤，質感比 PLA 更好，耐刮擦、不易發黃，長期擺放也能保持外觀。
打印要求：溫度 220~240℃，熱床 60~70℃，打印時做好通風即可，難度略高于 PLA，適合有基礎的操作者。
光固化打印機材料（高精度手板，追求極致細節）
若用 LCD/DLP 光固化打印機制作，選標準光敏樹脂 / 韌性光敏樹脂即可：
標準光敏樹脂：成型精度極高，支架表面無層紋，弧面、鏤空細節還原度 100%，適合做展示級手板，缺點是脆性略高，避免暴力磕碰；
韌性光敏樹脂：兼顧精度與韌性，抗摔不易裂，適合需要做功能測試的光固化手板，成型后表面可直接拋光至鏡面效果。
配色建議（手板顏值加分，適配不同使用場景）
簡約工業風：純黑、純白、深灰，單色打印，質感高級，適配電競、辦公桌面展示；
個性撞色風：底座 + 立柱用主色（如黑色），掛架用撞色（如橙色、藍色），分兩次打印拼接，手板辨識度拉滿；
質感風：原木色 PLA、金屬色 PLA（金 / 銀），直接打印出仿木紋、金屬質感，無需后處理，適合高端耳機支架手板。
三、打印參數設置（分機型，精準適配，成型無缺陷）
FDM 打印機參數（PLA/PLA+，兼顧精度 + 效率，手板首選）
完全適配桌面級 FDM 機型（創想三維、拓竹等），參數無需復雜調試，新手直接套用：
層厚：0.2mm（兼顧表面精度與打印速度），若追求掛架弧面極致細膩，可降至 0.15mm，打印時間增加約 20%，手板表面無明顯層紋；
填充密度：底座 30%（保證穩定性）、立柱 + 掛架 25%（兼顧輕量化與強度），填充模式選網格填充，受力均勻且打印速度快；
打印速度：外壁 40~50mm/s（保證表面光滑，無層紋）、內壁 + 填充 60~70mm/s，掛架弧面等精細部位降至 35~40mm/s，避免細節變形；
外壁層數：4 層，確保支架側壁無透光、無開裂，手板整體剛性達標；
輔助參數：開啟回抽（回抽距離 5~6mm、速度 50mm/s），杜絕噴嘴拉絲；添加 3 圈裙邊，增強底座與熱床附著力，防止翹邊；冷卻風扇全程開啟（轉速 70%），層間冷卻充分，無翹曲、變形。
光固化打印機參數（光敏樹脂，高精度手板）
層厚：0.05~0.08mm，成型精度拉滿，支架表面光滑如鏡面，無層紋；
曝光時間：常規樹脂 6~8s / 層，韌性樹脂 8~10s / 層，底部前 5 層曝光時間增至 20~30s，提升首層附著力；
支撐設置：僅在底座底部添加少量點狀支撐，支撐密度 10%，成型后易剝離，無殘留痕跡。
四、后處理工藝（手板精細化，從毛坯到成品，顏值拉滿）
3D 打印后的支架屬于毛坯件，簡單后處理即可達到手板展示標準，步驟由簡到繁，按需選擇，全程無復雜工具要求：
基礎處理（必做，去除瑕疵，保證基礎外觀）
冷卻脫模：打印完成后，待模型冷卻至室溫（PLA 約 20 分鐘、PETG 約 30 分鐘），再從打印平臺取下，避免高溫脫模導致變形；
殘料清理：用尖嘴鉗清理底座裙邊、噴嘴拉絲殘留，用美工刀輕輕刮除表面細小毛刺，力度輕柔，避免劃傷模型表面；
打磨找平：用 400 目砂紙打磨底座底面、支架表面的輕微層紋，再用 800 目砂紙精細拋光，重點打磨立柱、掛架的銜接處，打磨后表面順滑無粗糙感；掛架內側弧面用砂紙纏繞棉簽打磨，保證貼合耳機的順滑度。
進階美化（可選，手板升級為展示級，顏值翻倍）
涂色裝飾：若用單色 PLA 打印，可通過丙烯顏料 / 水性漆上色，掛架內側涂防滑啞光漆，外側涂亮光漆，薄涂 2~3 遍，每遍晾干后再涂，避免顏料堆積結塊；也可給鏤空花紋、擋邊做撞色點綴，提升手板精致度。
光澤提升：打磨后噴涂一層透明清漆（啞光 / 亮光可選），既能提升表面光澤度，又能形成保護膜，防刮擦、防氧化，手板質感直接升級；光固化樹脂件可直接用拋光膏拋光，達到鏡面效果。
防滑升級：在底座底部粘貼 4 個硅膠防滑墊（均勻分布），在掛架內側粘貼薄絨布貼，既防止支架滑動，又避免劃傷耳機頭梁，手板的實用性、細節感拉滿。
五、打印常見問題與解決方案（手板避坑，一次成型）
1. 底座翹邊、開裂
原因：熱床溫度不足、裙邊數量過少、首層打印速度過快；解決方案：熱床溫度提高 5~10℃，裙邊增至 5 圈，首層速度降至 20mm/s，也可在熱床表面涂固體膠增強附著力，底座完全貼合平臺無翹邊。
2. 掛架變形、發軟
原因：掛架壁厚過薄、填充密度過低、打印速度過快；解決方案：掛架壁厚增至 4mm，填充密度提高至 30%，精細部位速度降至 35mm/s，成型后掛架堅挺，無發軟、變形問題。
3. 表面拉絲、層紋嚴重
原因：回抽參數不當、噴嘴溫度過高、冷卻不足；解決方案：增大回抽距離至 6mm，噴嘴溫度降低 5~10℃，冷卻風扇全程滿速，拉絲、層紋可徹底消除。
4. 支架歪斜、重心不穩
原因：底座直徑過小、立柱偏心；解決方案：底座直徑增至 110mm 以上，打印時校準模型中心，保證立柱與底座垂直，成型后支架擺放平穩無歪斜。
六、手板驗收標準（支架打樣合格參考）
結構：整體無斷裂、變形、發軟，底座擺放平穩，掛架可穩固懸掛頭戴式耳機，無滑落風險；
外觀：表面無明顯層紋、拉絲、毛刺，圓角過渡順滑，無尖銳棱角，涂色 / 拋光后無色差、無流掛；
尺寸：整體高度、掛架間距誤差≤±1mm，適配目標耳機，耳罩不觸碰底座；
細節：防滑紋、鏤空花紋等設計還原度 100%，無缺料、破損，滿足手板展示與結構測試需求。
