行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 20cm*20cm*40cm
后處理: 噴油
案例介紹

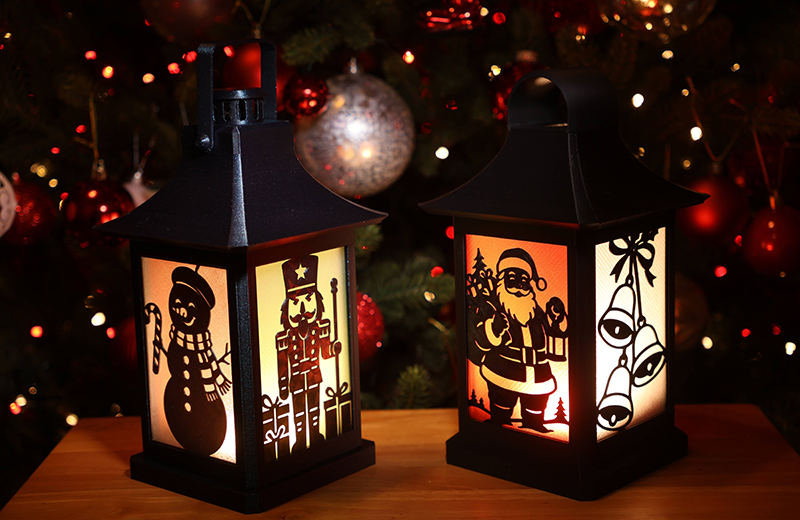

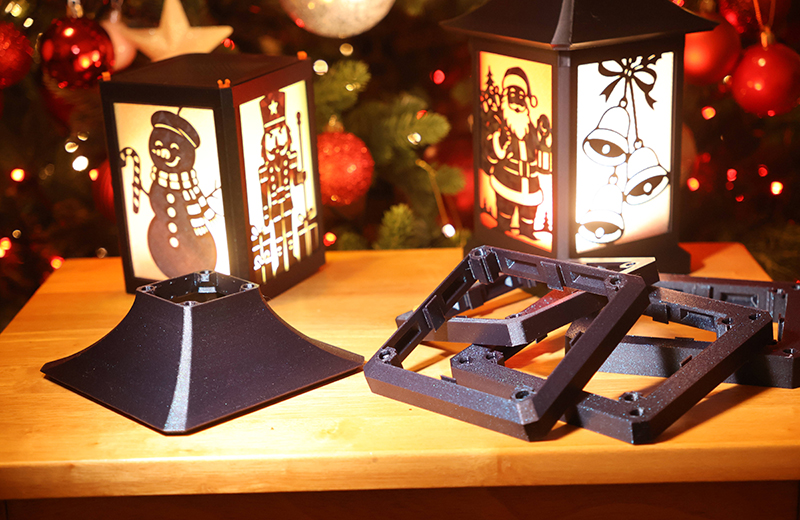

這款圣誕燈籠手板主打節日氛圍感 + 3D 打印工藝適配性，兼顧鏤空透光效果、結構穩固性與輕量化設計，無需復雜建模，成型難度低，F(xiàn)DM / 光固化打印機均可制作，還能靈活做圣誕主題個性化裝飾，既適合手板打樣展示，也能直接落地成品擺件，全程按「設計核心要求→分機型參數→后處理美化」梳理，一步到位出成品。
一、圣誕燈籠手板核心設計要點（適配 3D 打印 + 節日屬性優先，必遵循）
整體尺寸與結構框架（桌面打印適配，兼顧美觀與實用性）
手板整體做對稱式燈籠造型，適配桌面級打印機成型范圍，推薦兩款通用尺寸，按需選擇：
迷你款（桌面擺件）：總高度120~150mm，燈籠主體直徑80~100mm，底座直徑60~70mm，打印耗時 4~6 小時，耗材用量少，適合快速打樣、多款式試做；
常規款（展示級手板）：總高度180~220mm，燈籠主體直徑110~130mm，底座直徑80~90mm，造型飽滿氛圍感強，打印耗時 8~12 小時，是手板展示的優選尺寸。整體結構分為底座 + 燈柱 + 燈籠主體 + 掛頂四大模塊，全程一體式設計無需拼接，避免后續組裝縫隙；核心承重部位為底座與燈柱，保證擺放平穩不傾倒，燈籠主體做鏤空花紋設計，兼顧透光性與打印易成型性，無復雜懸空、無易斷薄弱結構，新手可直接復刻。
關鍵結構工藝優化（防開裂、少支撐、易打印，零翻車）
1. 底座 + 燈柱（承力核心，杜絕傾倒 / 斷裂）
底座是燈籠穩定性關鍵，必須做加重加厚 + 防滑設計：底座厚度≥8mm，邊緣做 R8~R10 大圓角過渡，既避免打印翹邊，又讓造型更圓潤貼合圣誕風格；底座內部填充選25%~30% 網格填充，兼顧重量與剛性，無需實心打印浪費耗材；底座底部加 3 圈環形防滑凸紋（高度 1mm、寬度 2mm），提升擺放穩定性，還不增加支撐難度。
燈柱為底座與燈籠主體的銜接結構，設計為漸縮圓柱款，底部直徑 15~20mm、頂部直徑 10~12mm，壁厚≥3mm，燈柱與底座、燈籠主體銜接處做 R5~R8 圓角過渡，徹底規避應力集中導致的打印斷裂，這個位置是手板結構穩固的核心，必須做好圓角優化。
2. 燈籠主體（核心顏值區，鏤空 + 透光 + 易成型）
燈籠主體是設計重點，兼顧圣誕氛圍感與 3D 打印工藝，所有設計均圍繞「無支撐、少層紋、易脫?！箖?yōu)化：
主體壁厚統一2.5~3mm，是桌面打印機的黃金壁厚，既不會因過薄發軟變形，也不會因過厚增加打印耗時；主體整體為正六邊形 / 圓形，優先選圓形，打印時無尖角應力，成型更順滑。
鏤空花紋設計（圣誕主題專屬）：選雪花紋、圣誕樹紋、麋鹿紋、星芒紋這類簡約對稱花紋，花紋鏤空寬度≥3mm，鏤空間隙≥2mm，完全避免懸空，無需添加任何支撐，F(xiàn)DM 打印可直接成型；花紋分布均勻，間距≥10mm，保證主體結構強度，不會因鏤空過多導致開裂，同時透光效果極佳，搭配燈串氛圍感拉滿。
主體上下收口處做5mm 寬的實心封邊，避免打印時邊緣層紋堆積、翹曲，封邊處做 R3 小圓角，提升造型精致度。
3. 掛頂 + 細節優化（圣誕屬性拉滿，手板加分項）
掛頂設計為圣誕鈴鐺 / 蝴蝶結造型，高度 15~20mm，壁厚 3mm，與燈籠主體無縫銜接，無懸空無需支撐；掛頂中心預留一個 φ3~φ5mm 的通孔，可穿掛繩、掛鉤，方便懸掛展示，適配手板多樣使用場景。
通用優化要求：所有尖銳邊角統一做R2~R3 圓角，包括花紋邊緣、掛頂尖角、燈柱銜接處；燈籠主體內壁做順滑弧面，無臺階、無棱角，打印后無需大量打磨；整體無超大平面、無超長懸空，全結構均可豎直擺放打印，支撐使用率為 0，大幅減少后處理工作量。
圣誕主題個性化設計（手板差異化，可靈活調整）
手板可做簡易個性化修改，無需重構模型，新手輕松上手：一是花紋替換，將基礎雪花紋換成圣誕襪、圣誕帽、馴鹿等專屬圖案，適配節日氛圍；二是分層配色，底座 + 燈柱用一種顏色，燈籠主體用撞色，F(xiàn)DM 打印機可換色打印，光固化可后期上色；三是加裝飾凸紋，在燈籠主體外側加「Merry Christmas」英文字樣凸紋（高度 1mm），提升手板專屬感，凸紋寬度≥2mm，打印無難度。
二、材料選型 + 配色建議（適配 FDM / 光固化，顏值與性能兼顧）
兩款主流打印機的材料選型分開推薦，兼顧打印難度、成本與成品效果，手板打樣可按需選擇，均為桌面打印最常用材料，易采購、易成型。
FDM 打印機（新手首選，性價比最高，容錯率高）
優先選PLA/PLA + 耗材，是圣誕燈籠手板的最優解：打印難度極低，無需加熱床（熱床 50~60℃即可），打印溫度 190~210℃，成型速度快，無翹曲、無拉絲，新手一次成型；色彩豐富，完美適配圣誕主題，韌性足夠，成型后燈籠無發軟、斷裂問題，完全滿足手板展示需求；缺點是耐熱性一般，避免長時間放在陽光直射處，僅做手板展示無任何影響。
進階可選PETG 耗材，韌性遠超 PLA，抗摔、不易碎，適合需要輕微結構測試的手板，打印溫度 220~240℃，熱床 60~70℃，做好通風即可，成型后表面自帶細膩光澤，質感更優。
圣誕配色推薦（氛圍感拉滿，直接套用）：
經典圣誕風：主體紅色 + 底座 / 掛頂綠色，撞色打印，節日屬性最強；
簡約高級風：奶白色 / 米白色通體打印，后期做金色描邊，適配輕奢展示；
夢幻氛圍感：透明藍 / 透明紅 PLA，鏤空透光效果翻倍，搭配暖光燈串絕美；
童趣風：黃色主體 + 紅色掛頂 + 綠色底座，多彩搭配，適配節日擺件手板。
光固化打印機（高精度展示級手板，表面零層紋）
選標準光敏樹脂 / 韌性光敏樹脂即可，無需高端耗材：標準光敏樹脂成型精度極高，燈籠表面無層紋、鏤空花紋邊緣順滑，粗糙度遠優于 FDM，適合做精致展示級手板；韌性光敏樹脂兼顧精度與抗摔性，成型后無脆性開裂，適合需要輕微拆裝的手板。
配色建議：優先選白色 / 透明光敏樹脂打印，后期通過丙烯顏料上色，可精準還原圣誕紅、綠、金配色，花紋描邊更細膩，手板精致度翻倍；透明樹脂打印后可做內染色，透光效果遠超 FDM 透明耗材，是展示級手板的首選。
三、分機型打印參數（直接套用，零調試，一次成型）
參數完全適配市面主流桌面打印機（創想三維、拓竹、縱維立方等），按「FDM（PLA）+ 光固化」分開整理，兼顧精度與打印效率，新手直接復制參數即可，無需額外調試。
FDM 打印機（PLA 耗材，圣誕燈籠手板專屬參數）
這是最常用的打印方式，參數兼顧表面細膩度與成型速度，全程無支撐，零翻車：
層厚：0.2mm（黃金層厚，兼顧效率與表面精度），若追求花紋極致細膩，可降至 0.15mm，打印時間增加約 20%，表面無明顯層紋；
填充密度：底座 30%（保證穩定性）、燈籠主體 + 燈柱 + 掛頂 20%~25%（輕量化，不影響強度），填充模式選網格填充，受力均勻、打印速度快；
打印速度：外壁 40~50mm/s（保證表面光滑，花紋無毛刺）、內壁 + 填充 60~70mm/s，掛頂 / 花紋精細部位降至 35~40mm/s，避免細節變形；
外壁層數：4 層，確保燈籠側壁無透光、無開裂，結構剛性達標；
輔助參數：開啟回抽（回抽距離 5~6mm、速度 50mm/s），杜絕噴嘴拉絲；添加 3 圈裙邊，增強底座與熱床附著力，徹底防翹邊；冷卻風扇全程 70% 轉速開啟，層間冷卻充分，無變形、無層紋堆積。
光固化打印機（標準光敏樹脂，展示級手板參數）
參數主打高精度，成型后表面如鏡面，鏤空花紋無毛刺，無需大量打磨：
層厚：0.05~0.08mm，成型精度拉滿，燈籠表面、花紋邊緣零層紋，質感絕佳；
曝光時間：常規樹脂 6~8s / 層，韌性樹脂 8~10s / 層，底部前 5 層曝光時間增至 20~30s，提升首層附著力，避免脫模失??；
支撐設置：僅在底座底部添加少量點狀支撐，支撐密度 10%，支撐直徑 1.2mm，成型后易剝離，無殘留痕跡，燈籠主體、掛頂全程無支撐；
打印擺放：底座朝下、掛頂朝上豎直擺放，所有鏤空花紋朝外側，保證成型質量與脫模便捷性。
四、后處理工藝（從毛坯到成品，手板顏值翻倍，超簡單）
3D 打印后的燈籠為毛坯件，簡單幾步后處理即可達到展示級手板標準，工具僅需基礎打磨、上色耗材，新手可輕松操作，步驟由簡到繁，按需選擇，兼顧效率與精致度。
基礎必做處理（消除瑕疵，保證手板基礎質感）
冷卻脫模：打印完成后，F(xiàn)DM 件冷卻 20 分鐘、光固化件清洗后固化 10 分鐘，再?gòu)钠脚_(tái)取下，避免高溫脫模導致變形；
殘料清理：用尖嘴鉗剪掉底座裙邊、噴嘴拉絲殘留，用美工刀輕輕刮除表面細小毛刺，重點清理鏤空花紋邊緣、掛頂通孔處，力度輕柔，避免劃傷表面；
打磨拋光：用 400 目砂紙粗磨表面輕微層紋、臺階，再用 800 目砂紙精細拋光，花紋邊緣、圓角處用砂紙纏繞棉簽打磨，保證順滑無粗糙感；光固化件可直接用拋光膏拋光，達到鏡面效果，無需反復打磨。
圣誕主題進階美化（手板升級展示級，氛圍感拉滿，核心步驟）
這是圣誕燈籠手板的靈魂環節，簡單操作即可讓毛坯件變身節日精品，按需組合操作：
上色裝飾（核心）：PLA 純色件用丙烯顏料 / 水性漆上色，經典配色為主體紅 + 底座綠 + 花紋描金，薄涂 2~3 遍，每遍晾干后再涂，避免顏料堆積結塊；花紋邊緣、掛頂尖角用金色描邊筆勾勒，提升精致度；透明耗材件可做內上色，在燈籠內壁涂淺粉 / 淺黃漆，透光時呈現柔和漸變效果，氛圍感翻倍；光固化件上色后可噴一層消光清漆，防止掉色、沾灰。
透光升級：在燈籠底座內部預留的凹槽處，粘貼迷你 LED 暖光燈串（3~5 燈珠），燈串線從底座底部穿出，通電后鏤空花紋透光，圣誕氛圍感直接拉滿，是手板展示的加分項；也可在底座內放置迷你蠟燭燈，模擬燭光效果，無需通電更便捷。
細節加固與裝飾：在掛頂通孔處穿紅色絲帶 / 圣誕掛繩，打蝴蝶結裝飾；底座底部粘貼 4 個硅膠防滑墊，避免擺放滑動；燈籠表面可粘貼少量圣誕貼紙（雪花、鈴鐺），或撒上金色閃粉，強化節日屬性，手板辨識度更高。
五、打印常見問題與解決方案
圣誕燈籠手板的缺陷集中在底座翹邊、花紋變形、表面拉絲、主體發軟四大類，均為桌面打印高頻問題，針對性解決即可，全程無復雜操作：
底座翹邊、開裂：原因是熱床溫度不足、裙邊過少、首層速度快；解決方案：熱床溫度提高 5~10℃，裙邊增至 5 圈，首層速度降至 20mm/s，熱床表面涂固體膠增強附著力，底座可完全貼合平臺。
鏤空花紋變形、邊緣毛糙：原因是花紋寬度過窄、打印速度快、冷卻不足；解決方案：花紋寬度增至 3mm 以上，精細部位速度降至 35mm/s，冷卻風扇全程滿速，層間冷卻充分，花紋成型規整。
表面拉絲、層紋嚴重：原因是回抽參數不當、噴嘴溫度高；解決方案：增大回抽距離至 6mm，噴嘴溫度降低 5~10℃，拉絲可徹底消除，層紋用砂紙打磨即可。
燈籠主體發軟、易斷：原因是壁厚過薄、填充密度低；解決方案：壁厚增至 3mm，填充密度提高至 25%，成型后主體堅挺，無發軟、斷裂問題。
六、手板驗收標準（打樣合格參考，直接對照）
結構：整體無斷裂、變形、發軟，底座擺放平穩，掛頂可正常懸掛，鏤空花紋無破損，承重后無明顯形變；
外觀：表面無明顯層紋、拉絲、毛刺，上色后無色差、無流掛，花紋描邊順滑，節日屬性突出；
尺寸：整體高度、主體直徑誤差≤±1mm，鏤空花紋還原度 100%，無缺料、堵塞；
細節：透光效果良好，裝飾配件安裝牢固，無松動、脫落，滿足手板展示與節日擺件的雙重需求。
