核心結(jié)論：CNC是亞克力加工的核心工藝，能精準完成銑削、鉆孔、攻絲、異形雕刻、曲面加工等所有操作，加工精度可達 ±0.01-0.05mm，適配透明板、彩色板、厚板、薄片等全規(guī)格亞克力，做好刀具、參數(shù)、裝夾把控，就能輕松做出高光、無崩邊、不變形的成品。

一、前期核心準備（決定加工成敗，三步到位）

1. 材料選擇（避坑是關(guān)鍵，直接選對應(yīng)料即可）

優(yōu)先選澆鑄型亞克力，這款材質(zhì)內(nèi)部無氣泡、質(zhì)地均勻，切削時完全不崩邊，加工后透明件透光性極佳，是 CNC 加工的最優(yōu)選擇，適配所有高精度、外觀類產(chǎn)品。

次選擠出型亞克力，價格更低，薄板材加工無壓力，厚度≥20mm 的厚板切削易出現(xiàn)輕微崩邊，后續(xù)微調(diào)參數(shù)或預(yù)留打磨余量即可改善，適合成本敏感、外觀要求一般的工件。

絕對避開回收再生亞克力，這類材料雜質(zhì)多、硬度不均，切削必崩邊開裂，還會出現(xiàn)表面麻點，再調(diào)整工藝也無法補救。

2. 裝夾方式（防崩邊、防變形，嚴格守柔性原則）

核心要求是無硬接觸、均勻受力、避開切削區(qū)域，全程杜絕裝夾導(dǎo)致的工件損傷。

首選真空吸盤裝夾，這是亞克力加工的標配方式，通過真空吸附固定板材，全程無機械夾持力，徹底避免壓痕、崩邊和變形，裝夾速度快，適配所有平板類亞克力加工。

無真空吸盤時用柔性壓板裝夾，壓板與亞克力接觸處必須墊硅膠墊、毛氈墊或橡膠墊，防止劃傷和壓崩邊緣，壓板要壓在工件的邊角加厚區(qū)或非加工區(qū)，裝夾力寧松勿緊，以工件不晃動為準。

針對 0.5-2mm 的超薄亞克力板，用專用無痕膠將板材粘在工作臺，保證絕對平整，加工完成后用酒精溶解膠水即可，無殘留、無翹曲。

批量小件加工可定制專用軟質(zhì)治具，實現(xiàn)一夾多件，既保證裝夾一致性，又能提升加工效率。

嚴禁用虎鉗直接夾持，也不要單點重壓、夾持切削邊緣，極易造成不可逆的崩邊和開裂。

3. 刀具選型（重中之重，鋒利度直接決定加工效果）

必須使用亞克力專用刀具，拒絕加工金屬的普通刀具，刃口鋒利是規(guī)避崩邊、保證表面光潔的核心。

銑削加工優(yōu)先用單刃螺旋亞克力銑刀，排屑順暢、切削不粘屑、不發(fā)熱，加工后表面無毛刺、不起毛，是精加工的核心刀具；批量粗加工可選雙刃螺旋銑刀，效率更高，常用刀具直徑為 φ3、φ4、φ6、φ8，適配不同加工場景。

鉆孔鏜孔用亞克力專用麻花鉆和鏜刀，刀具刃口要磨出大前角，保證排屑快速，避免孔口崩邊，精密孔位建議先鉆孔再鏜孔，兼顧孔徑精度和光潔度。

倒角、修邊用專用倒角刀或球頭銑刀，能順滑做出 45° 倒角和 R 角，徹底避免倒角處的崩邊問題，讓工件邊緣更精致。

所有刀具必須保證刃口絕對鋒利，出現(xiàn)輕微鈍化立即更換，鈍化刀具會直接導(dǎo)致切削起毛、崩邊、粘屑。

二、核心切削參數(shù) + 編程刀路（直接套用，零調(diào)試）

整體遵循高轉(zhuǎn)速、小切深、快進給、順銑加工、干式切削的核心原則，擠出型亞克力可在此基礎(chǔ)上降低 10% 進給速度，全程無需加水或冷卻液，干式切削配合吹氣散熱效果最佳。

1. 粗加工參數(shù)（高效去余量，預(yù)留精修空間）

主軸轉(zhuǎn)速控制在 12000-18000r/min，進給速度 800-1500mm/min，每層切削深度 0.5-1mm，薄板取偏小值，厚板取偏大值。

側(cè)面切削寬度不超過刀具直徑的 1/2，粗加工僅去除多余余量，必須預(yù)留 0.1-0.2mm 的精加工余量，避免粗加工損傷最終成型面。

加工時用高壓氣槍同步吹屑，及時沖走切削碎屑，防止粘屑和劃痕。

2. 精加工參數(shù)（保精度、保光潔，一次成型）

主軸轉(zhuǎn)速 18000-24000r/min，桌面級小型 CNC 最低不低于 10000r/min，轉(zhuǎn)速越高，切削越順滑，表面光潔度越好。

進給速度放緩至 300-800mm/min，單層切削深度 0.1-0.2mm，一次完成精修即可。

走刀方式全程采用順銑，刀具切削方向與工件進給方向保持一致，從工件邊緣向內(nèi)側(cè)切削，徹底規(guī)避逆銑導(dǎo)致的邊緣崩邊問題。

曲面加工用螺旋銑削或等高線銑削，平面加工用往復(fù)順銑，減少接刀痕跡，保證表面整體順滑。

3. 鉆孔 + 攻絲專用參數(shù)

鉆孔時主軸轉(zhuǎn)速 8000-12000r/min，進給速度 100-300mm/min，加工深孔要分段抬刀排屑，避免孔內(nèi)積屑導(dǎo)致孔壁粗糙、孔口崩邊。

亞克力可直接攻絲加工 M3-M8 螺紋，主軸轉(zhuǎn)速 3000-5000r/min，進給速度嚴格匹配螺紋螺距，攻絲完成后用絲錐清理螺紋，保證螺紋順滑無毛刺。

4. 編程與刀路要點（規(guī)避過熱、崩邊，提升加工質(zhì)量）

進刀方式優(yōu)先用螺旋進刀或斜坡進刀，絕對避免垂直下刀，防止直接崩裂孔口和切削邊緣。

刀路規(guī)劃以順銑為主，輪廓加工從外向內(nèi)走刀，曲面加工用連續(xù)螺旋刀路，減少刀具磨損和工件崩邊風(fēng)險。

每層切削后及時抬刀排屑，配合高壓氣槍持續(xù)吹屑，杜絕切屑堆積導(dǎo)致的粘屑、劃痕和局部過熱。

嚴格把控粗加工余量，僅預(yù)留 0.1-0.2mm 精加工量，避免反復(fù)切削造成的工件發(fā)熱變形。

三、常見加工缺陷 + 即時解決方案（純文字梳理，全覆蓋）

邊緣崩邊、缺口

核心成因是刀具鈍化、逆銑加工、裝夾力過大、切削參數(shù)過高，或是擠出型厚板材質(zhì)特性導(dǎo)致。

解決方案為立即更換全新鋒利的單刃亞克力銑刀，全程改為順銑加工，將進給速度降低 20%，同時減小單次切削深度；裝夾處更換加厚軟質(zhì)墊片，適當降低夾持力；擠出型厚板加工可在易崩邊位置預(yù)留 0.2mm 余量，精加工后用砂紙輕磨修復(fù)。

表面起毛、刀紋嚴重、霧化發(fā)白

核心成因是主軸轉(zhuǎn)速過低、刀具刃口不鋒利、走刀路徑混亂，或是精加工余量把控不當。

解決方案為大幅提升主軸轉(zhuǎn)速，最低不低于 10000r/min，轉(zhuǎn)速越高表面越光滑；更換鋒利的單刃銑刀，精加工全程使用；優(yōu)化走刀路徑，曲面用螺旋銑削，平面用往復(fù)順銑，減少接刀痕；嚴控粗加工余量，僅留 0.1mm 精修量，精加工放緩走刀速度。

熔邊、拉絲、局部過熱變形

核心成因是主軸轉(zhuǎn)速過高、進給速度過慢，導(dǎo)致切削熱堆積，或是散熱措施不到位。

解決方案為將主軸轉(zhuǎn)速調(diào)整至 12000-15000r/min 的合理區(qū)間，同時適當提升進給速度至 800-1000mm/min；用工業(yè)風(fēng)扇或高壓氣槍對著切削區(qū)持續(xù)吹風(fēng)，加強散熱，快速帶走切削熱量；大面積加工時分段切削，避免局部長時間受熱。

尺寸超差、孔位偏移、工件移位

核心成因是裝夾松動、刀具磨損、加工坐標系偏移，或是板材本身翹曲未校平。

解決方案為重新校準裝夾，真空吸盤檢查吸附壓力，壓板裝夾適當加固但不重壓；更換磨損刀具，精加工前復(fù)檢刀具精度；重新建立加工坐標系，用分中棒精準校準基準；加工前對翹曲板材做校平處理，薄板用膠水粘接固定，保證加工基準平整。

切削粘屑、表面劃痕

核心成因是排屑不及時、刀具鈍化粘屑，或是工作臺與工件表面有雜質(zhì)。

解決方案為加工時用高壓氣槍持續(xù)吹屑，及時沖走碎屑；刀具出現(xiàn)粘屑立即更換，避免碎屑劃傷工件表面；加工前徹底清理工作臺和亞克力表面的灰塵、雜質(zhì)，透明亞克力可全程帶 PE 保護膜加工，有效防止劃痕。

四、加工后處理（簡單幾步，顏值翻倍，落地性極強）

基礎(chǔ)必做處理（所有亞克力件通用，消除瑕疵）

第一步做去毛刺修邊，用美工刀輕輕刮除邊緣細微毛刺和崩邊，再用 400 目、800 目、1200 目砂紙依次輕磨邊緣，磨至邊緣順滑無尖銳即可，透明亞克力打磨后透光性會更優(yōu)。

第二步做表面拋光，追求高光鏡面效果的工件，用拋光膏配合棉布手工拋光，或用亞克力專用火焰拋光機處理，加工面可達到通透鏡面效果；需要啞光質(zhì)感的工件，用磨砂砂紙輕磨表面，做出均勻細膩的磨砂紋理。

第三步做清潔除塵，用酒精搭配無塵布擦拭整個工件表面，徹底去除切削碎屑、拋光膏殘留，透明亞克力件可噴涂一層防靜電噴霧，避免后續(xù)使用中沾灰。

進階工藝處理（按需選擇，適配裝配與定制需求）

復(fù)雜結(jié)構(gòu)的亞克力件拆分加工后，用亞克力專用膠水粘接拼接，粘接時保證接口對齊無氣泡，固化后無明顯粘接痕跡，能精準保證拼接后的整體精度。

需要定制圖案、文字的工件，可做絲印或激光鐳雕處理，絲印適配大面積圖案，鐳雕可做出精細刻度和標識，滿足個性化定制需求。

成品工件表面粘貼 PE 保護膜，避免轉(zhuǎn)運、裝配過程中的劃傷，交付前撕掉即可，全程保護工件外觀。

五、適配場景 + 工藝搭配建議（精準匹配需求）

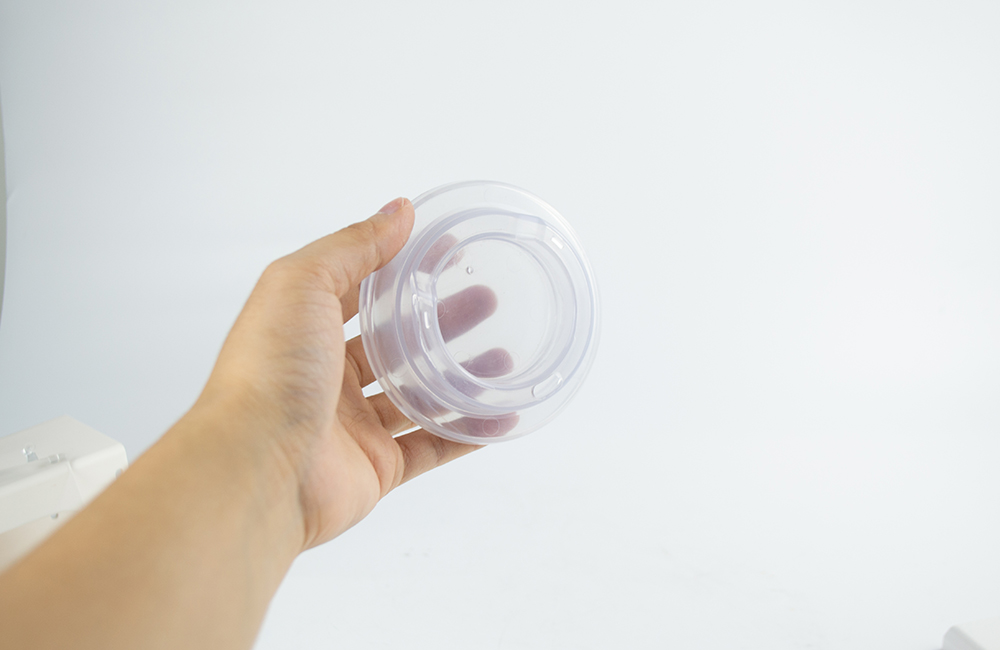

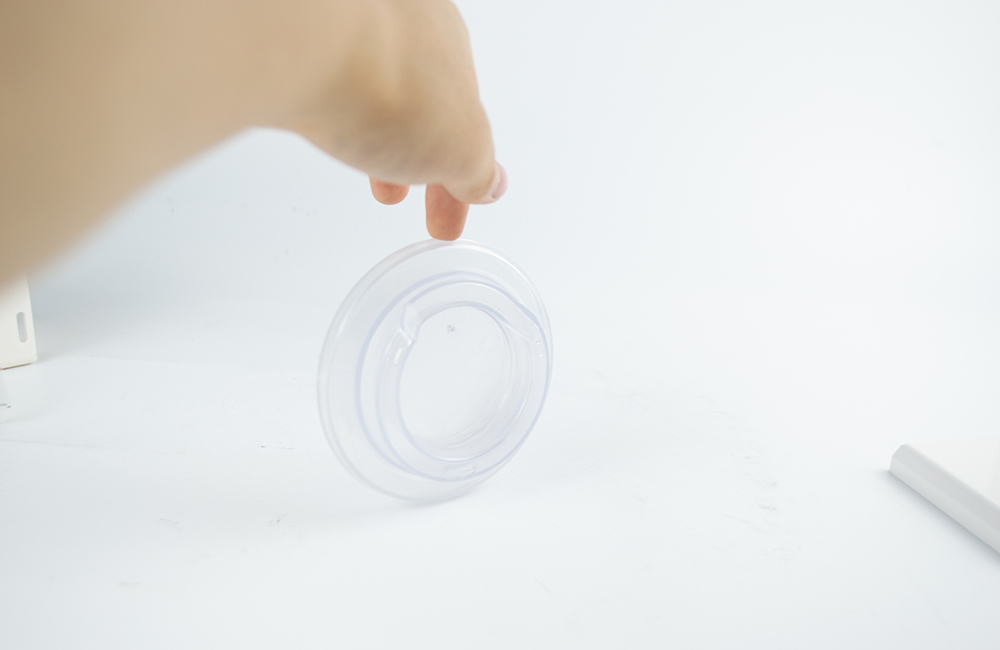

CNC加工亞克力適配絕大多數(shù)高要求場景，包括亞克力精密手板模型、設(shè)備外殼與面板、帶精密孔位 / 倒扣 / 臺階的配件、3D 異形件與曲面件、批量工裝夾具，以及復(fù)雜結(jié)構(gòu)的亞克力展示架、工藝品。

簡單的2D平面切割、平板開孔類工件，可采用激光下料搭配CNC精加工的組合工藝，既能提升下料效率、降低成本，又能保證后續(xù)精加工的精度和外觀效果；簡單折彎成型的工件，可CNC加工后搭配熱彎工藝，實現(xiàn)復(fù)雜結(jié)構(gòu)的組合成型。
