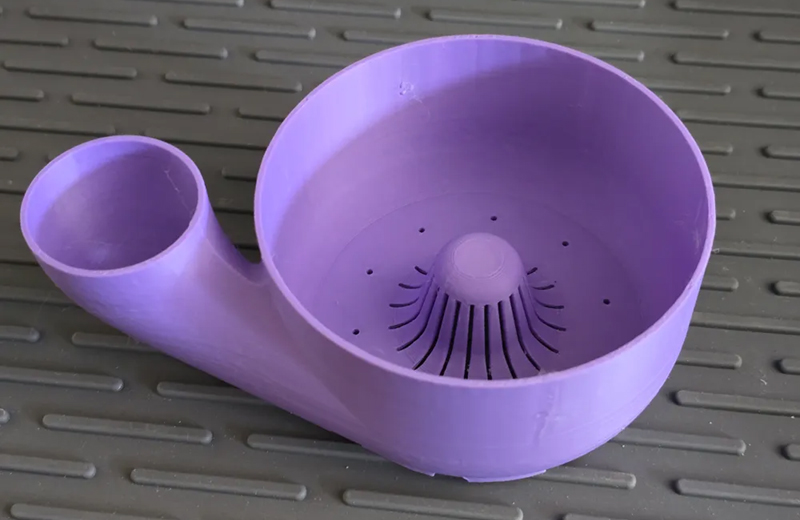

行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 35cm*20cm*18cm
后處理: 噴油
案例介紹
整個過程可以看作一個從虛擬數字模型到實體功能驗證的循環，大致分為三個階段：設計與準備、打印與加工、測試與迭代。
第一階段：設計與準備
這個階段決定了手板的成敗，尤其對于清洗器這種功能件。
三維建模：使用CAD軟件（如SolidWorks, Fusion 360, Rhino等）建立三維數字模型。對于清洗器，你需要仔細設計幾個關鍵部分：
容器主體：考慮容量、壁厚（通常不小于2毫米以確保強度）和便于抓握的外觀。
清洗機構：如果是攪拌式，需要設計葉片的形狀和與驅動軸的連接結構；如果是噴淋式，則需要設計內部水路和噴孔。
密封結構：任何需要防水的蓋子或接口處，都要設計密封圈安裝槽。槽的尺寸需要根據你準備使用的O型膠圈尺寸來設計，并預留適當?shù)膲嚎s空間。
可裝配性：考慮蓋子如何扣合或旋緊，部件之間如何定位和固定。
模型檢查與修復：將模型文件導出為STL或OBJ格式。用切片軟件或?qū)ｉT(mén)的修復軟件檢查模型是否存在破面、反向法線或過于復雜的非流形邊。確保所有結構都適合打印，比如避免巨大的懸空。
切片與參數設置：將模型導入切片軟件。根據你選擇的打印技術和材料，設置層厚、填充密度、打印速度、支撐結構等。對于有功能測試需求的部件，填充密度建議不低于25%，以獲取更好的強度。仔細放置支撐，特別是在清洗葉片或內部復雜結構的下方。
第二階段：打印與加工
這是將數字模型實體化的過程。
3D打印：根據材料需求和精度要求選擇工藝。對于清洗器手板：
如果追求高精度和光滑表面（用于驗證裝配和外觀），可以使用光固化技術，用樹脂材料打印。
如果更看重結構的強度和韌性，用于測試活動部件，可以使用熔融沉積技術，用ABS或尼龍材料打印。
啟動打印機，進行打印。這個過程根據尺寸和復雜度，可能需要數小時到數十小時。
基礎后處理：
去除支撐：小心地拆掉所有支撐材料。
初步打磨：使用砂紙、銼刀等工具，打磨掉支撐殘留的凸點，處理毛刺。這對于后續的裝配測試至關重要，毛刺會嚴重影響零件的配合。
清洗：對于樹脂打印件，需要用酒精徹底清洗未固化的樹脂；對于其他材料，清除表面的灰塵和碎屑。
第三階段：驗證與迭代
這是“手板”價值的核心體現，檢驗設計是否合理。
裝配與功能測試：
將所有打印好的零件嘗試組裝在一起。檢查尺寸公差是否合適——蓋子是否太緊或太松？軸和孔是否能夠順暢轉動？
模擬核心功能。如果設計有攪拌葉片，可以手動旋轉測試是否與容器內壁干涉；如果設計了排水口，測試開關是否順暢。
進行防水測試：這是關鍵一步。在手板容器中裝入清水，觀察是否有從接縫處滲漏的情況。請注意，未經特殊處理的3D打印件本身可能有微孔隙，短期測試可行，但不能作為長期防水依據。
表面處理：在確認基本功能無誤后，可以進行更細致的表面處理，如噴涂底漆、填平層紋、打磨拋光，甚至噴上顏色漆，讓手板看起來更接近最終產品效果，用于展示或拍照。
分析與迭代：測試中幾乎一定會發現問題?？赡苁侨~片效率不高、蓋子密封不嚴、或者握持感不佳。這時就需要回到第一步，修改三維模型，然后再次打印、測試。這個循環可能要進行2-3輪甚至更多，直到設計被充分驗證。
針對水果蔬菜清洗器的特別提醒
材料安全性：請務必了解，絕大多數3D打印材料（即使是聲稱“食品級”的線材）都不適合長期、直接接觸食品。它們可能存在微生物滋生或化學物質遷移的風險。手板的核心目的是驗證結構和功能，而非作為最終可使用的食品容器。?如果要進行涉水測試，請?jiān)跍y(cè)試后充分干燥并避免長期盛放食物。
功能性側重：在設計手板時，你的重點是測試結構合理性、裝配關系和基本動作，而不是追求完美的食品級安全或耐久度。真正的食品級安全需要由最終量產材料和工藝來保證。
